商务综合体地下室人防电气专项CAD施工图纸

  • 建筑类别:其他
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:8256.40平方米
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 节点大样:线管,开关按钮,其它
  • 负荷等级:一级,二级,三级
  • 接地方式:TN-C
  • 项目所在地:湖南
  • 强电设计:供配电系统,应急电源,低压配电,电气照明,接地安全,其它

该附件为商务综合体地下室人防电气专项图纸。

概况:
该项目为湖南省高端城市商务综合体,本子项在地下室部位设置人防工程,包括1个甲6级人防物资库(汽车库),2个甲六级二等人员掩蔽所,1个人防战时固定电站;其中物资库(汽车库)建筑面积3609.0m,人员掩蔽所建筑面积4000.0m ;人防战时固定电站建筑面积351.5m ;共分为4个防护单元,人防总面积为8256.40m 。

设计范围:
配电系统;低压配电系统;照明(应急)系统;
通风方式信号原理;呼唤按钮安装;防护密闭穿墙管抗力片详图;
穿墙管密闭肋详图;人防管线穿围护结构做法;穿墙管防密处理示意图。

部分图纸摘录:

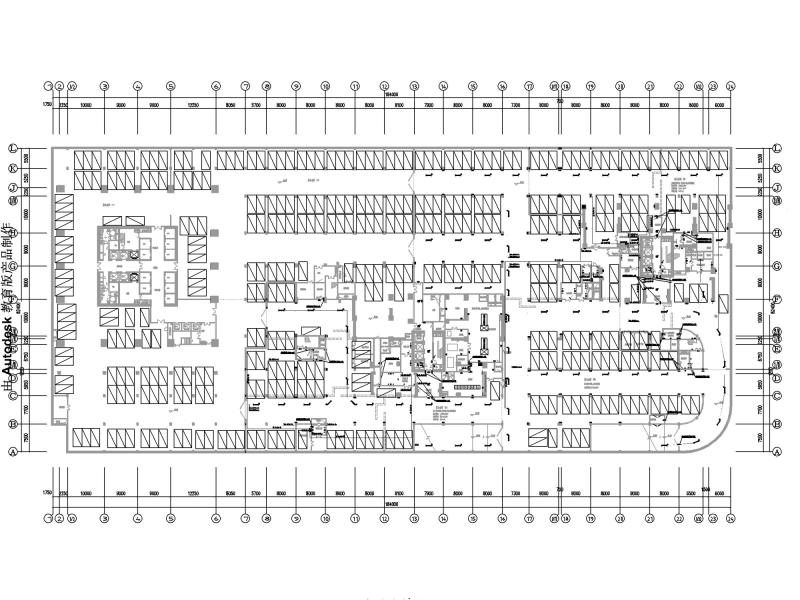

应急照明平面图

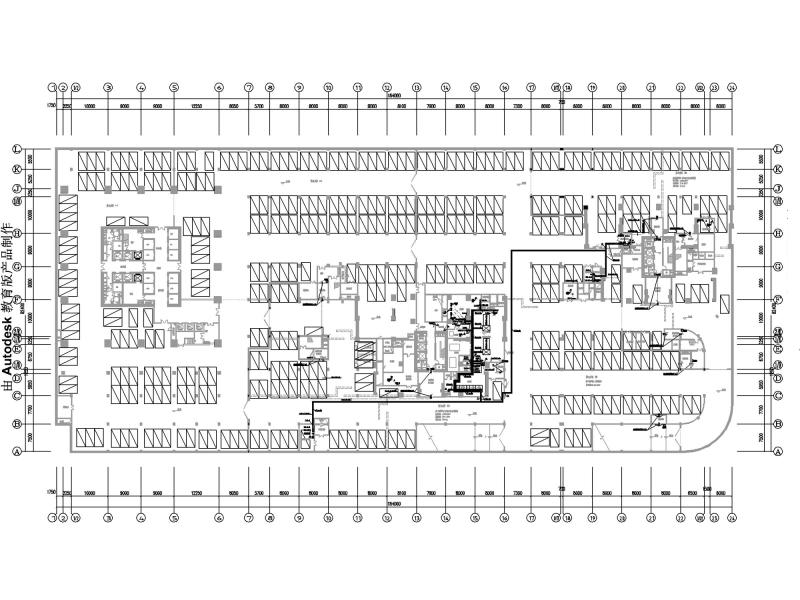

干线平面图

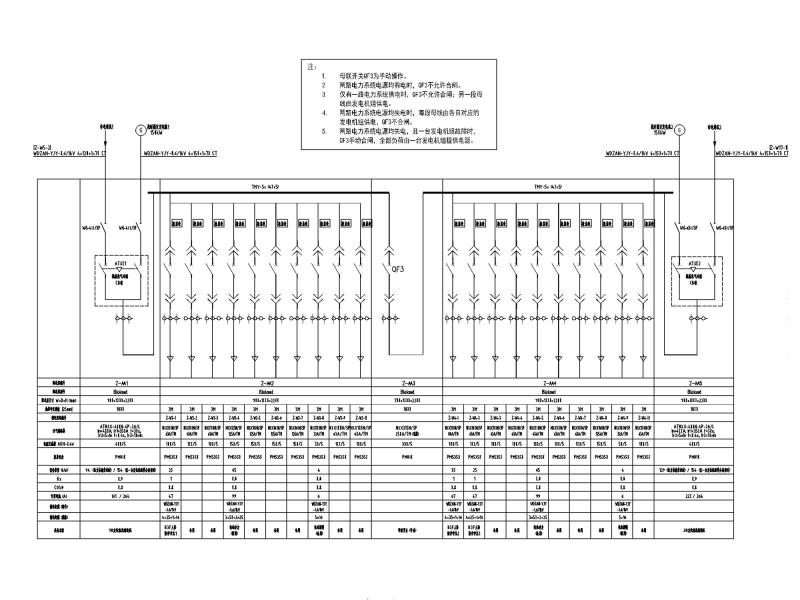

低压配电系统图

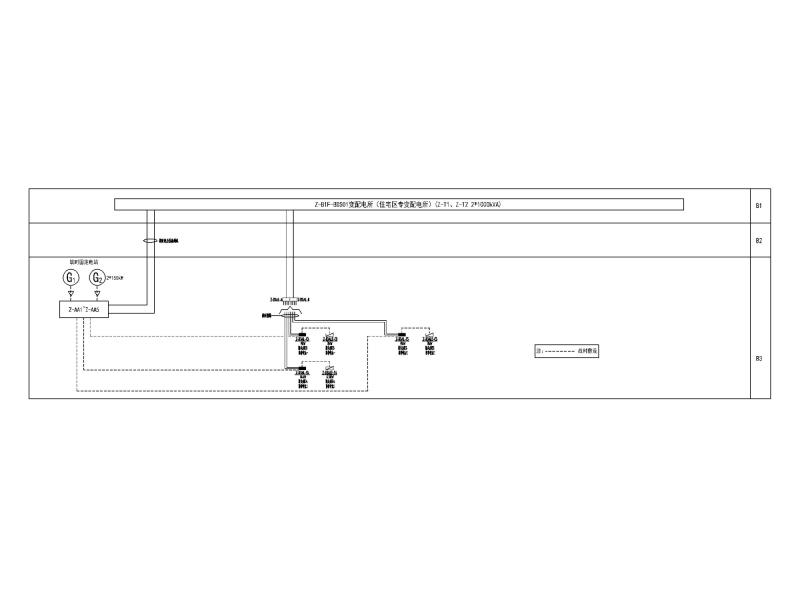

干线系统图

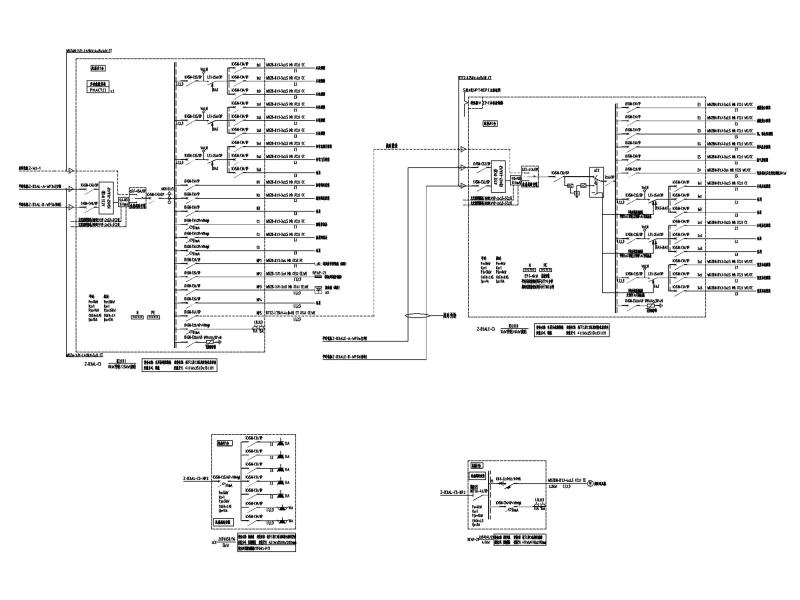

配电系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 人防地下室施工图 - 1
    人防地下室施工图 - 1
  • 人防地下室施工图 - 2
    人防地下室施工图 - 2
  • 人防地下室施工图 - 3
    人防地下室施工图 - 3
  • 人防地下室施工图 - 4
    人防地下室施工图 - 4
  • 人防地下室施工图 - 5
    人防地下室施工图 - 5
以上是部分截图,请下载附件后查看完整高清内容
