砖混结构两层独栋别墅建筑施工CAD图纸设计

  • 建筑高度类型: 多层建筑

  • 外立面材料:幕墙,墙砖

  • 图纸设计深度: 施工图

  • 图纸设计流派:现代

  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000,PDF

  • 效果图 :有

户型为两层 独栋别墅 ,砖混结构,占地面积104平方米,建筑高度6.9米,总高度9.5米。一层设有客厅、餐厅、厨房、活动室、老人房、卫生间;二层设有主卧、小孩房、书房、卫生间2间、一个大露台。

本户型屋顶采用英红彩瓦,平屋顶与坡屋顶相结合,外观造型高低错落,别致大方,采光通风良好,色彩明快,整体平面布局紧凑、功能分区合理,房间尺度设计适宜,空间利用率高。

参考造价18.6万。

靠门10.9米*9.1米


效果图

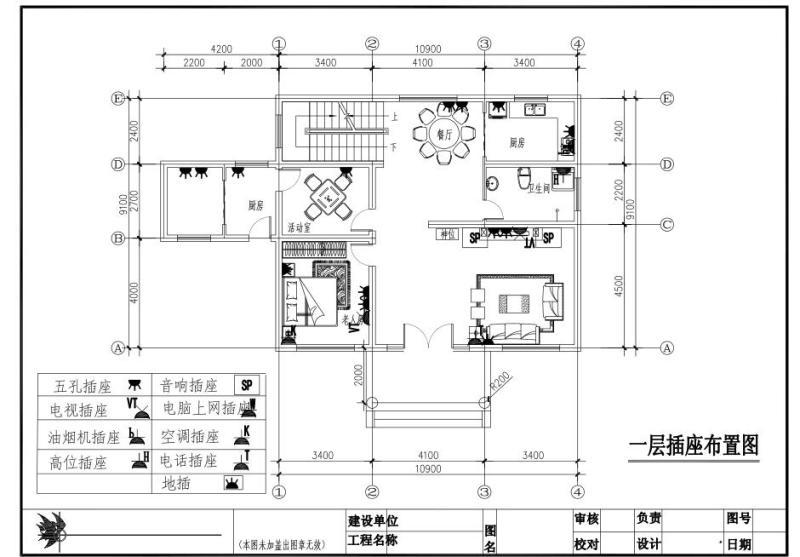

插座布置图

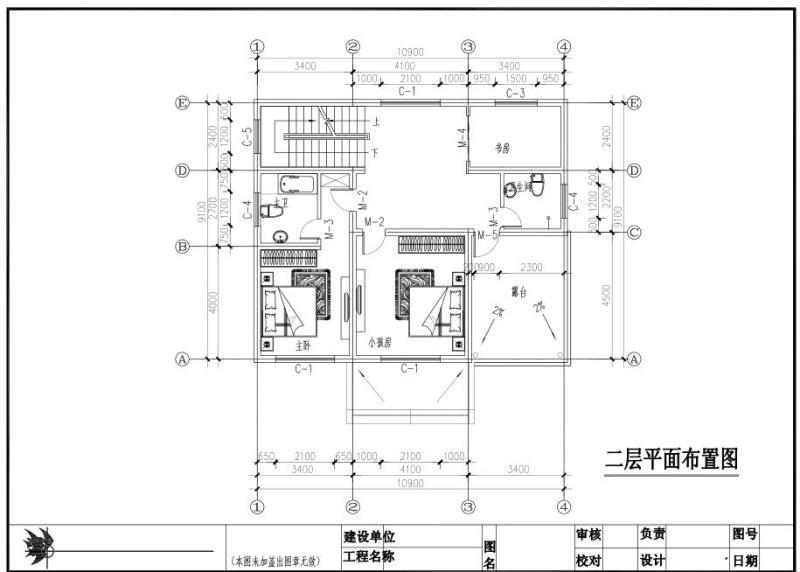

二层 平面布置图

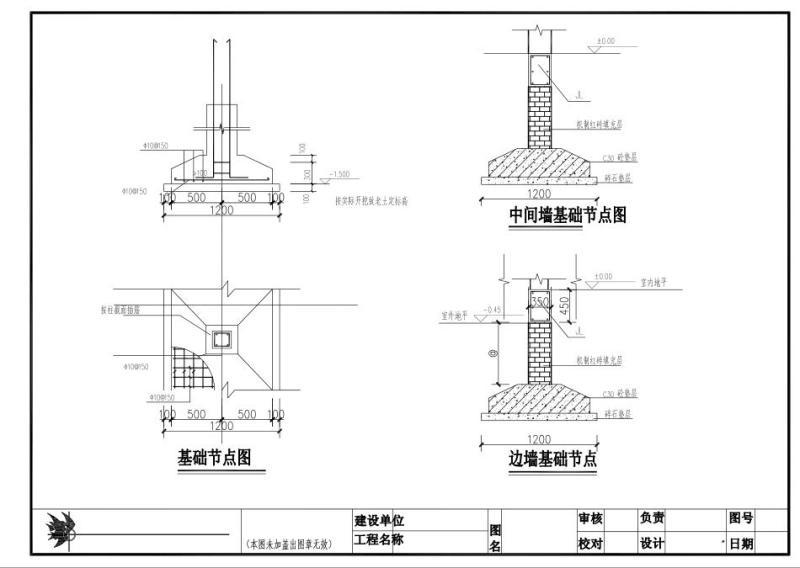

节点详图

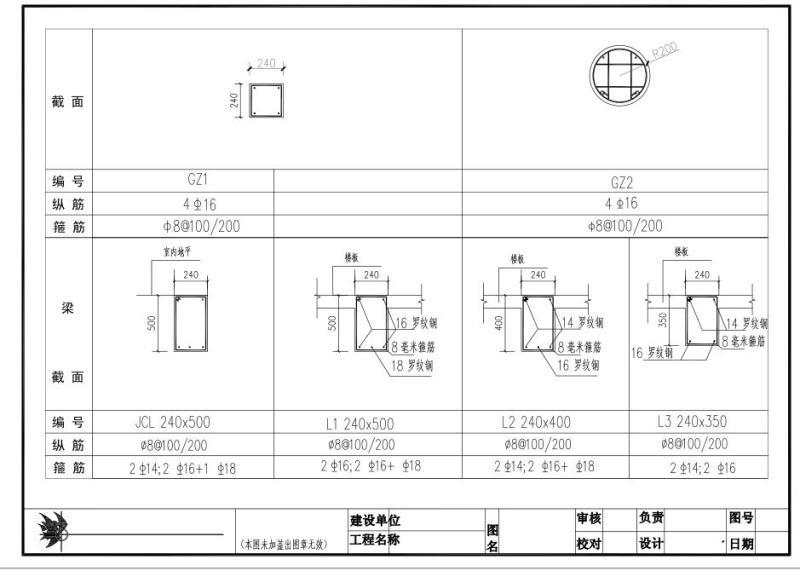

截面图

前立面图

阳台详图

一层平面布置图

右立面图

左立面图


以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 别墅建筑图纸设计 - 1
    别墅建筑图纸设计 - 1
  • 别墅建筑图纸设计 - 2
    别墅建筑图纸设计 - 2
  • 别墅建筑图纸设计 - 3
    别墅建筑图纸设计 - 3
  • 别墅建筑图纸设计 - 4
    别墅建筑图纸设计 - 4
  • 别墅建筑图纸设计 - 5
    别墅建筑图纸设计 - 5
  • 别墅建筑图纸设计 - 6
    别墅建筑图纸设计 - 6
  • 别墅建筑图纸设计 - 7
    别墅建筑图纸设计 - 7
  • 别墅建筑图纸设计 - 8
    别墅建筑图纸设计 - 8
  • 别墅建筑图纸设计 - 9
    别墅建筑图纸设计 - 9
  • 别墅建筑图纸设计 - 10
    别墅建筑图纸设计 - 10
以上是部分截图,请下载附件后查看完整高清内容
