2层奉贤中学体育馆建筑施工CAD图纸

  • 建筑类别:体育馆
  • 建筑规模:丙等(0.5-2)万人
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:湖北
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:22张
  • 建筑高度:15.5m
  • 建筑地上层数:2层
  • 设计效果图:无

附件详情

该资料为奉贤中学体育馆 建筑施工
工程建筑建筑设计结构形式为:框架结构、层数为: 2层、高度为: 15.5米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共22张图纸
设计功能包括:篮球场、观众席、休息室、更衣室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

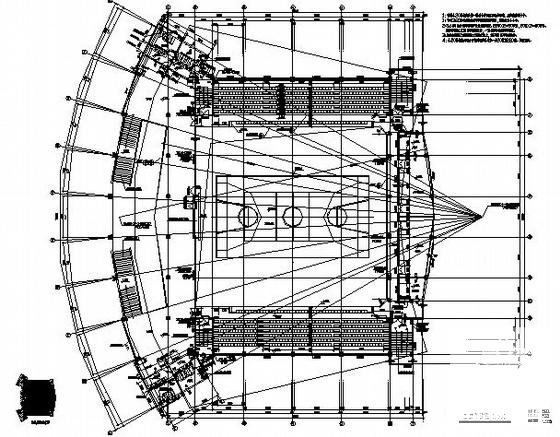

  • 体育馆建筑 - 1
    体育馆建筑 - 1

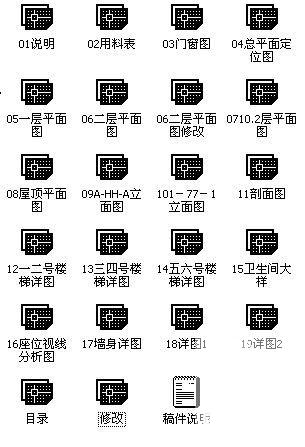

  • 体育馆建筑 - 2
    体育馆建筑 - 2

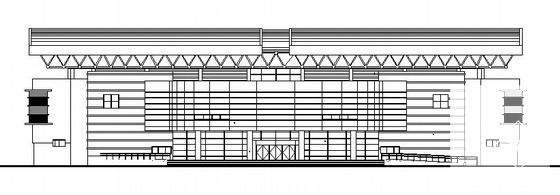

  • 体育馆建筑 - 3
    体育馆建筑 - 3

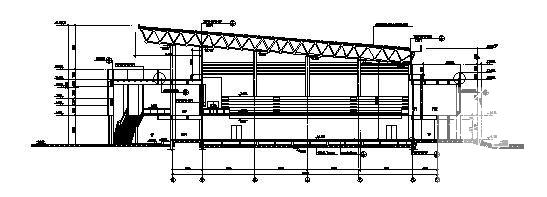

  • 体育馆建筑 - 4
    体育馆建筑 - 4
以上是部分截图,请下载附件后查看完整高清内容
