6层美术馆厨房燃气平面CAD施工图纸设计2019

  • 设计详细说明:有
  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 项目所在地:广东
项目概要及设计内容:
1、该项目位于腾龙路与民旺路交叉口东北侧,气源接自民旺路市政中压管道,气质为天然气。
2、本子项为美术馆,因厨房设施未布置到位,根据厨房公司提资以及餐饮规划燃气用量约为65.8 Nm/h。共设计三组立管分别服务于三个厨房,其中两个位于一层,一个位于负一层。每个餐厅靠外立面设置燃气调压管井。
3、厨房采用低压燃气,中压燃气经一层燃气调压管井降压后接至厨房。管道进入厨房后预留端口,厨房内燃气设计后期结合二次装修完成。

部分图纸展示:


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

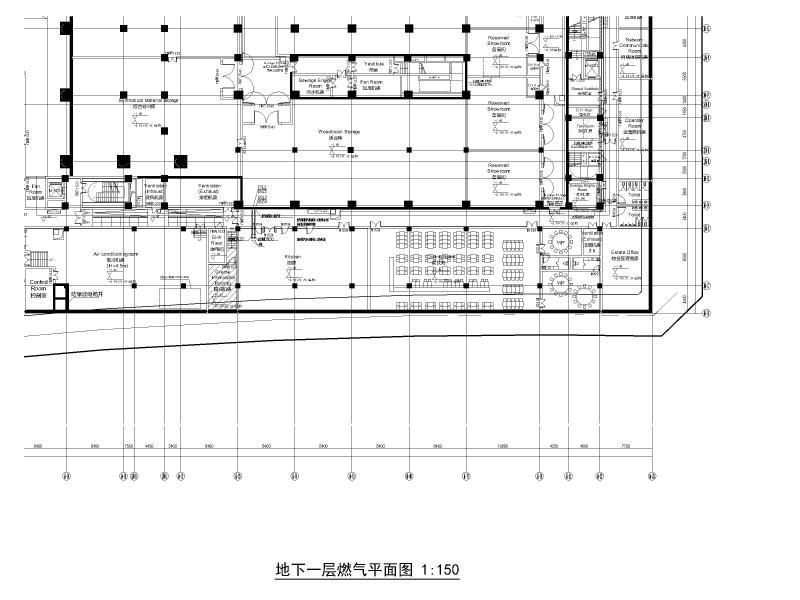

  • 厨房设计平面图纸 - 1
    厨房设计平面图纸 - 1

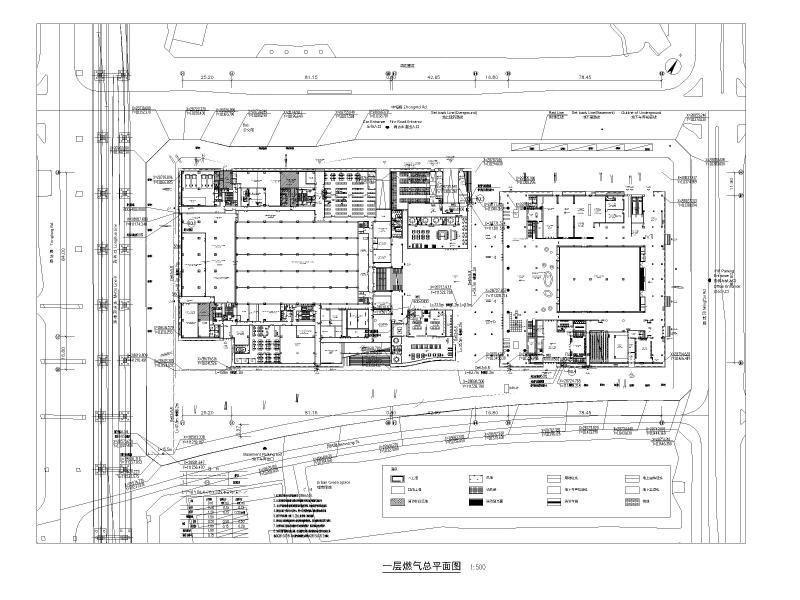

  • 厨房设计平面图纸 - 2
    厨房设计平面图纸 - 2

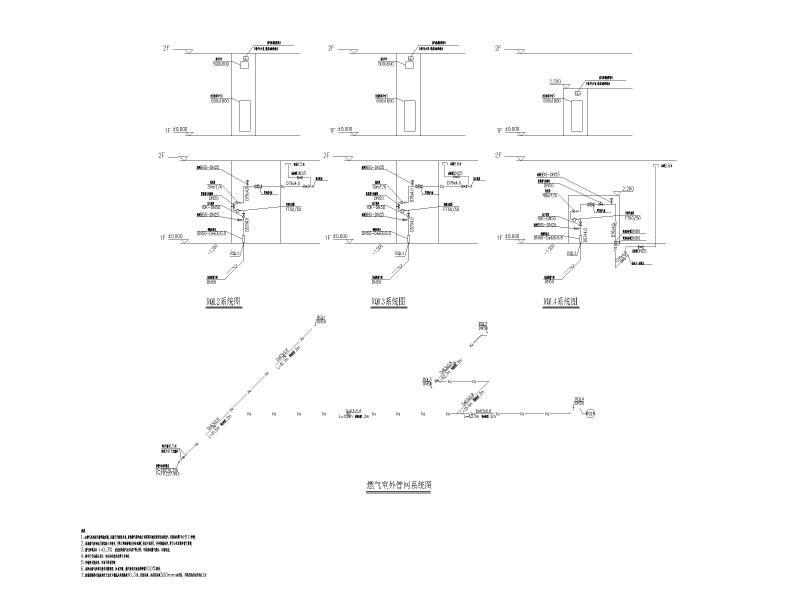

  • 厨房设计平面图纸 - 3
    厨房设计平面图纸 - 3

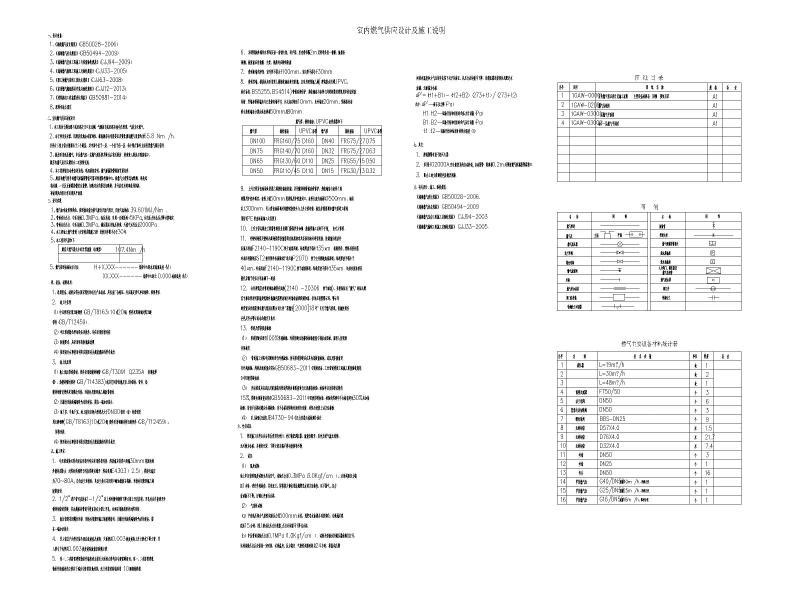

  • 厨房设计平面图纸 - 4
    厨房设计平面图纸 - 4

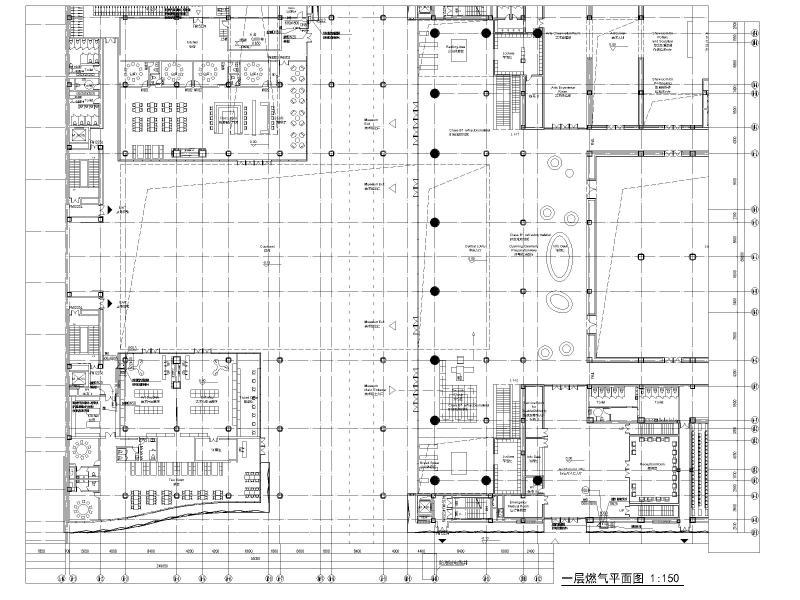

  • 厨房设计平面图纸 - 5
    厨房设计平面图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
