钢梁与混凝土构件连接节点图纸（CAD）
该附件是
钢梁与混凝土构件连接
节点图
（CAD）
，共图纸3张。
内容包含3种情况：钢梁与混凝土柱连接节点（受力较小时）、钢梁与混凝土柱连接节点（受力较大时）、钢梁与混凝土梁柱铰接节点（受力很大时）。
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

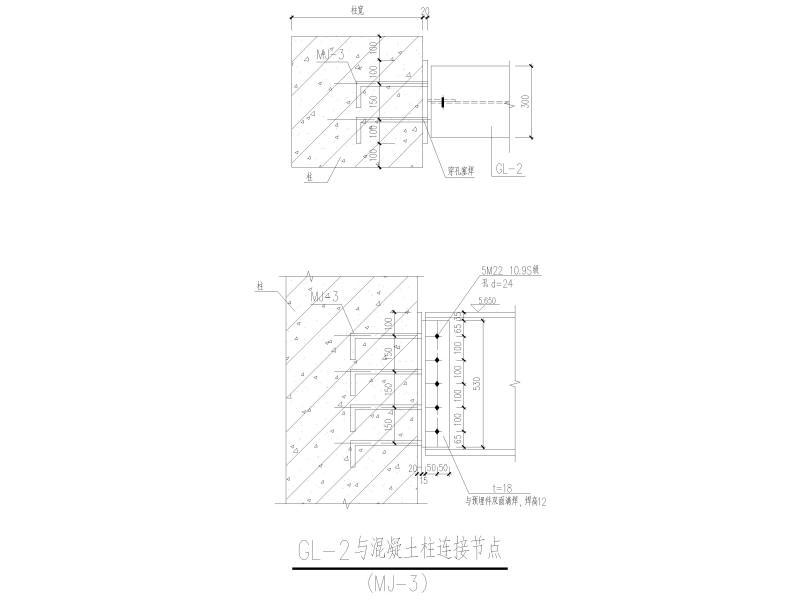

钢梁与混凝土柱连接节点（受力较小时）

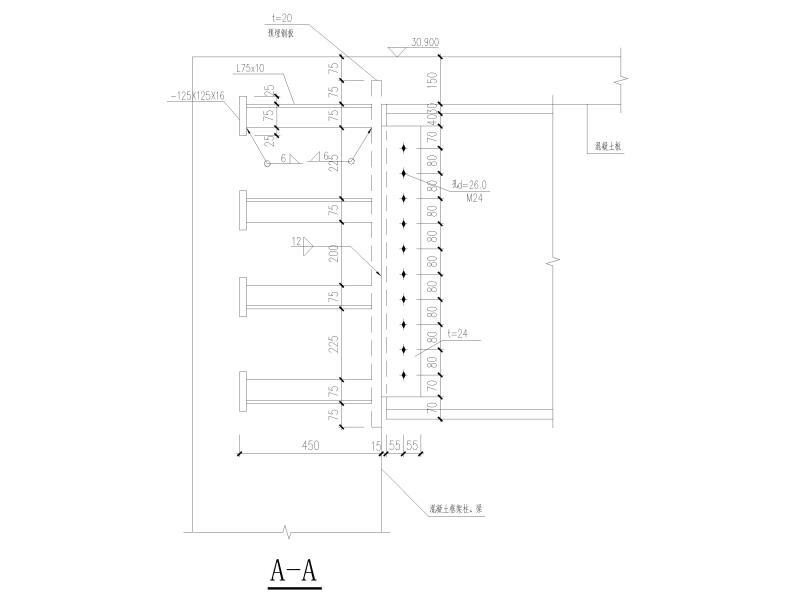

结构剖面图

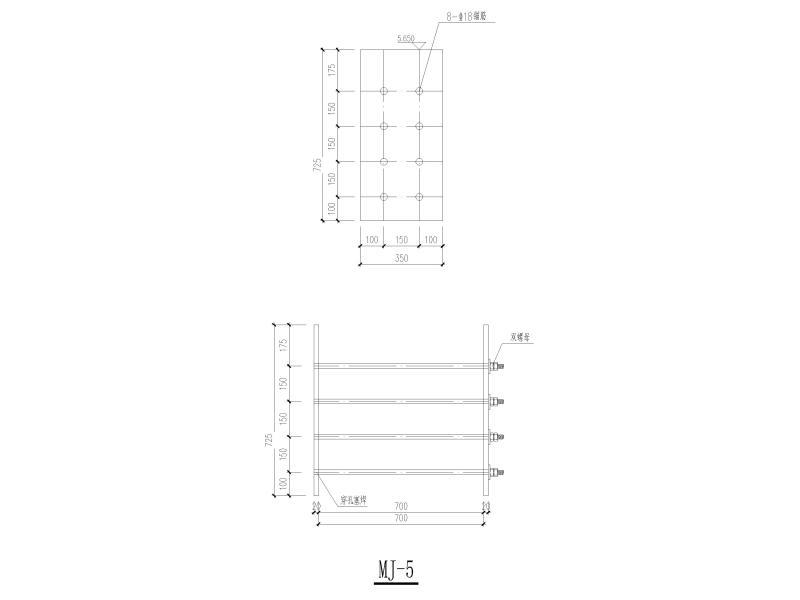

埋件布置图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
钢梁连接节点 - 1 -
钢梁连接节点 - 2 -
钢梁连接节点 - 3
以上是部分截图，请下载附件后查看完整高清内容
