3层行政楼空调通风及防排烟系统设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4249.92平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 项目所在地:陕西
项目概要:
本项目为 三层行政楼空调通风及防排烟系统设计图纸 。地上总建筑面积4249.92m,地上3层,功能为医院行政用房,建筑高度为11.1m。

设计内容:
1.空调系统
2.防排烟系统
3.通风系统
4.厨房设计全面通风、事故通风、值班通风;排油烟系统及除油烟设备,由专业厨具公司二次设计

部分图纸展示:

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

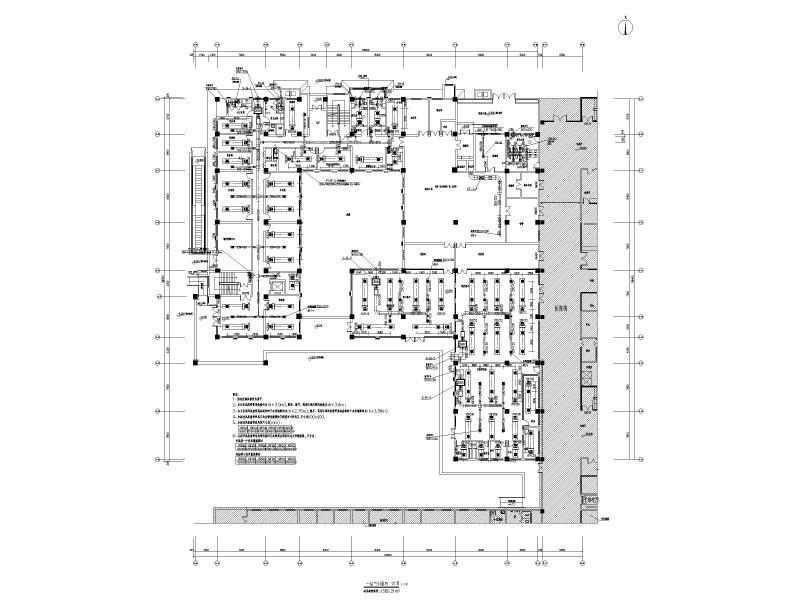

  • 空调通风设计施工图 - 1
    空调通风设计施工图 - 1

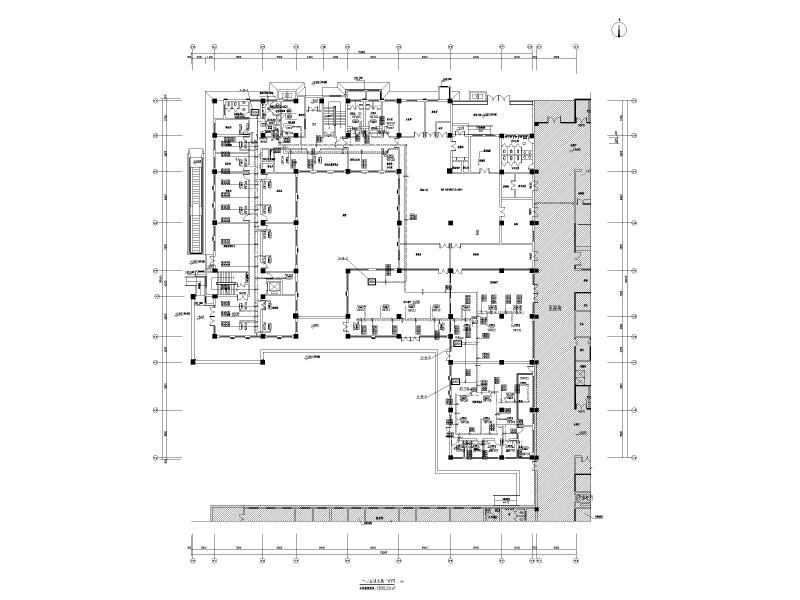

  • 空调通风设计施工图 - 2
    空调通风设计施工图 - 2

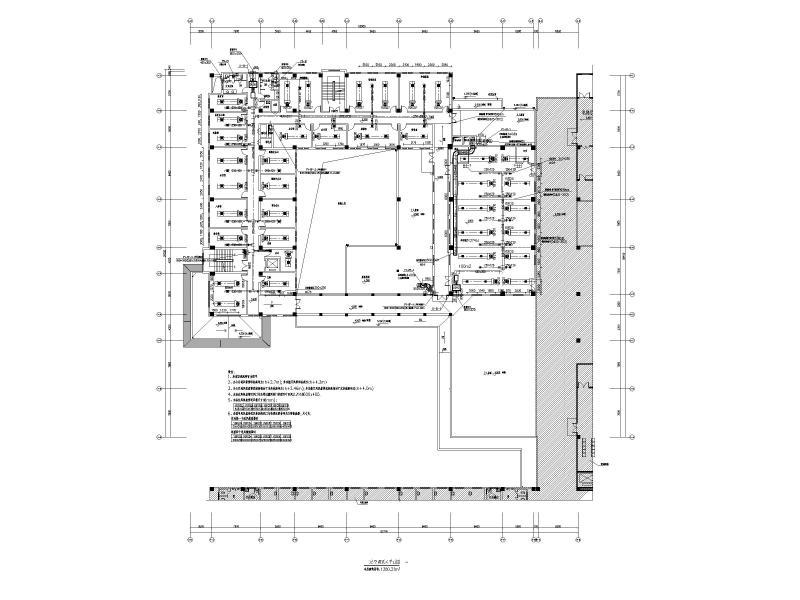

  • 空调通风设计施工图 - 3
    空调通风设计施工图 - 3

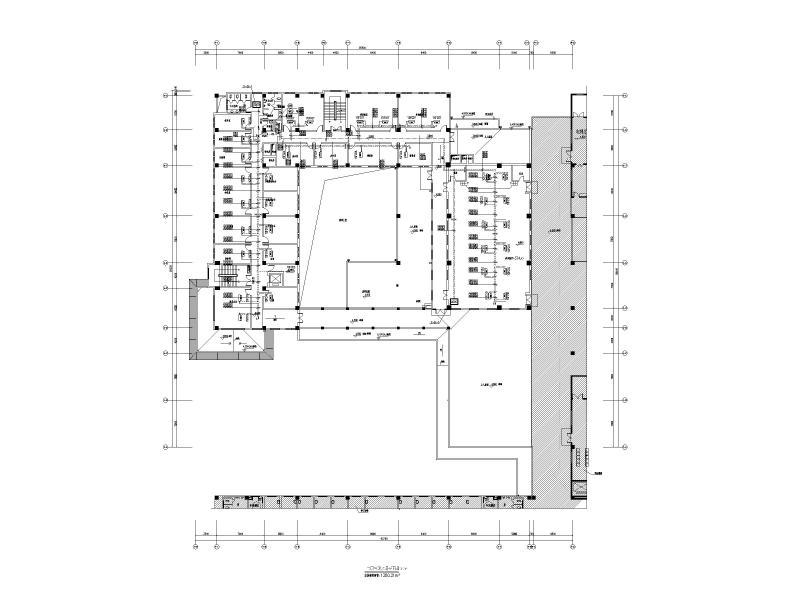

  • 空调通风设计施工图 - 4
    空调通风设计施工图 - 4

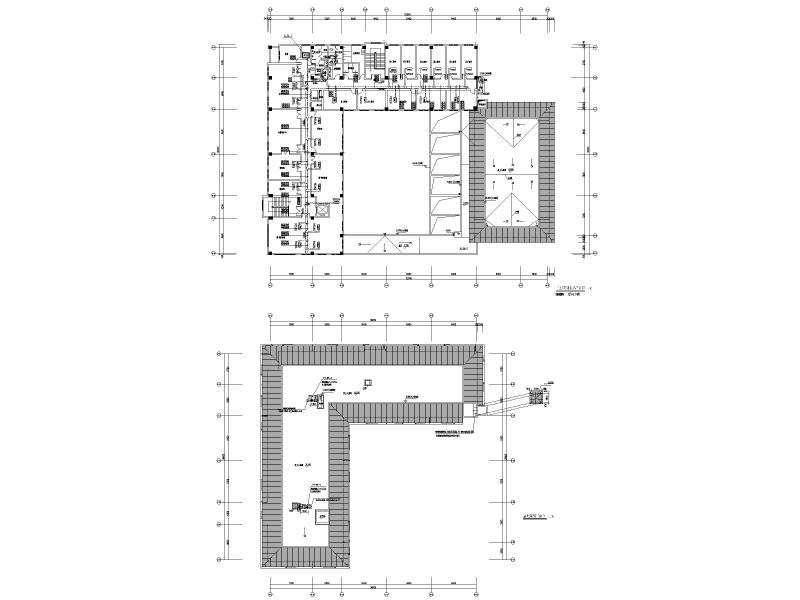

  • 空调通风设计施工图 - 5
    空调通风设计施工图 - 5
  • 空调通风设计施工图 - 6
    空调通风设计施工图 - 6
  • 空调通风设计施工图 - 7
    空调通风设计施工图 - 7
以上是部分截图,请下载附件后查看完整高清内容
