6层教工宿舍空调通风系统设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:10350.28平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:空调,通风,防排烟
  • 送风方式:侧面送风
  • 项目所在地:海南
项目概要:
(1)、项目名称:三亚国际旅游管理职业学院一期-教工宿舍楼
(2)、项目地点:本项目地处海南省三亚市。
(3)、该项目为教工宿舍楼,总建筑面积10350.28平方米; 其中空调面积4584平方米;空调面积占总建筑面积45%,半地下室一层,地上六层,总建筑高度23.84米。

设计内容:
(1).本建筑全部做夏季空调。
(2).卫生间等做平时通风。
(3).防排烟系统。
(4).空调系统自动控制要求。

部分图纸展示:

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

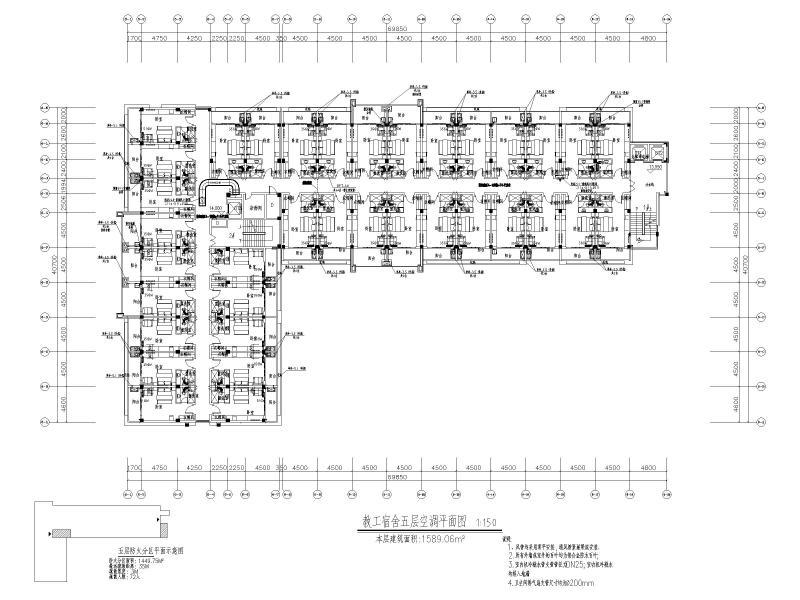

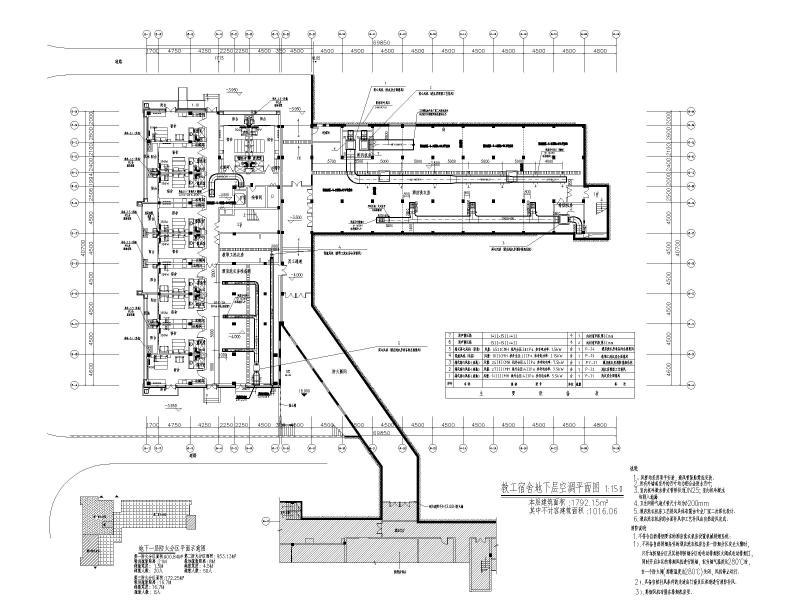

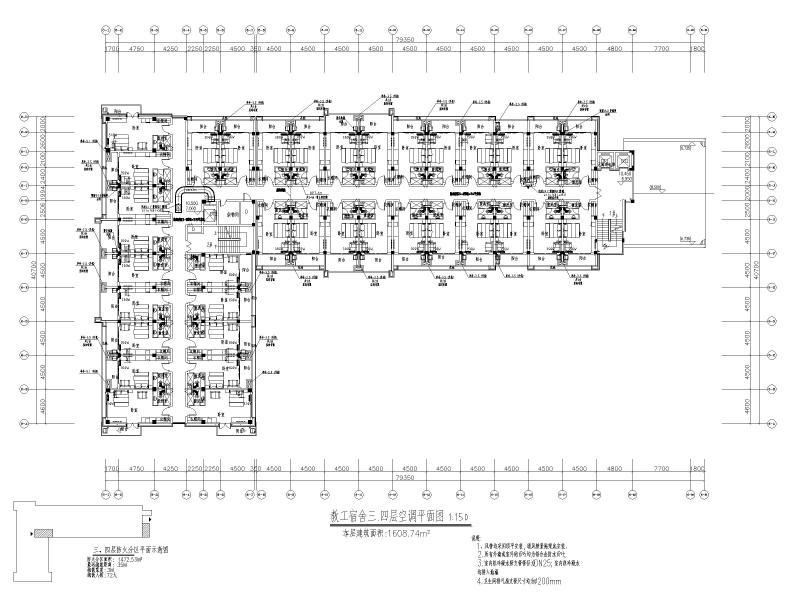

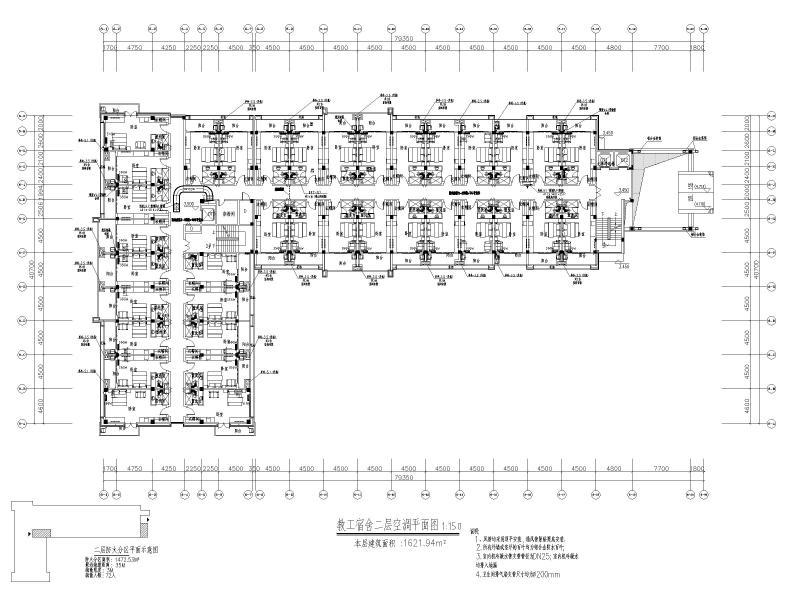

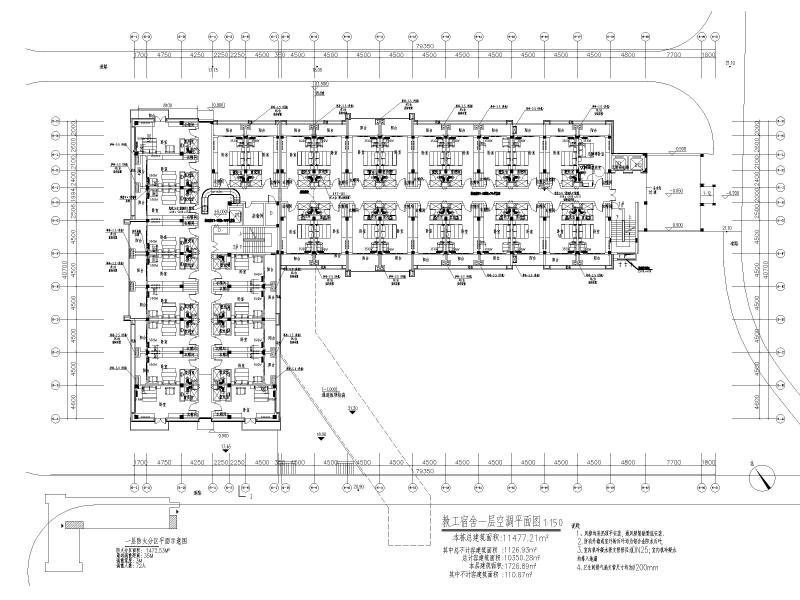

  • 空调通风设计施工图 - 1
    空调通风设计施工图 - 1
  • 空调通风设计施工图 - 2
    空调通风设计施工图 - 2
  • 空调通风设计施工图 - 3
    空调通风设计施工图 - 3
  • 空调通风设计施工图 - 4
    空调通风设计施工图 - 4
  • 空调通风设计施工图 - 5
    空调通风设计施工图 - 5
  • 空调通风设计施工图 - 6
    空调通风设计施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
