医学中心洁净工程装修电气CAD施工图纸2020

搜索更多资源
  • 建筑类别：医疗
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：等电位联结
  • 负荷等级：一级,三级
  • 接地方式：TN-S
  • 项目所在地：辽宁
  • 强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,视频监控系统,出入口控制系统,广播系统,信息网络系统,呼应信号及信息显示,其它

该附件为医学中心洁净工程装修电气图纸（2020）。

概况：
该项目位于辽宁省某市中心医院院区内，为多层医疗建筑的装修改造，改造区域为本建筑的第三层。

设计范围：
低压配电系统；电力系统；照明系统；
接地系统；消防电源监控系统；电气火灾监控系统；
弱电系统；火灾自动报警系统；通风系统供电。

部分图纸摘录：

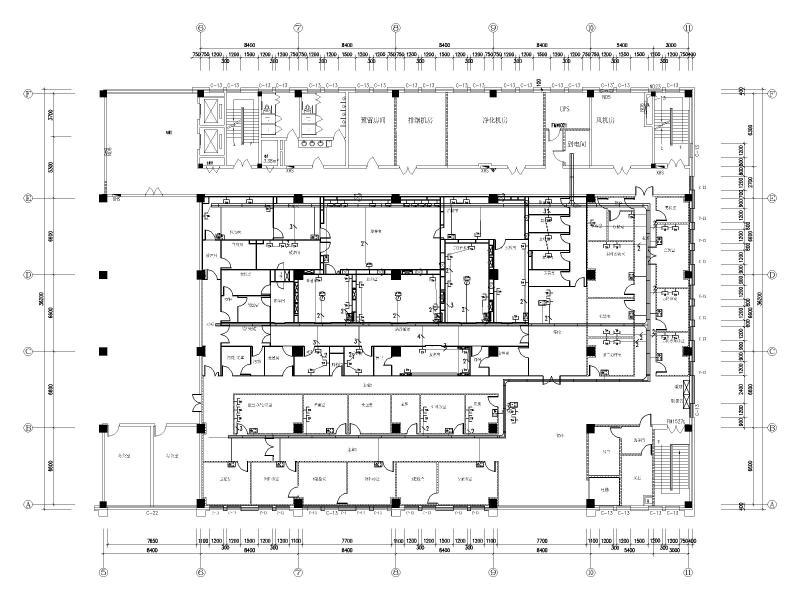

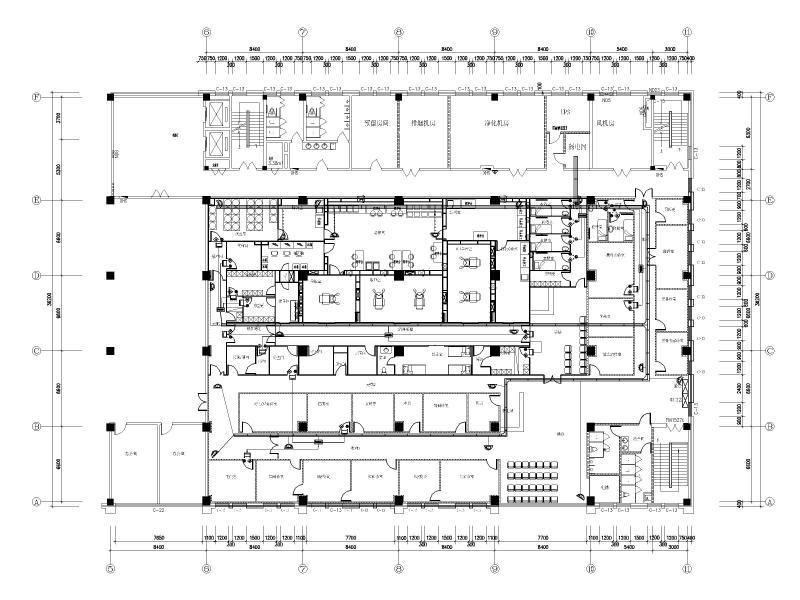

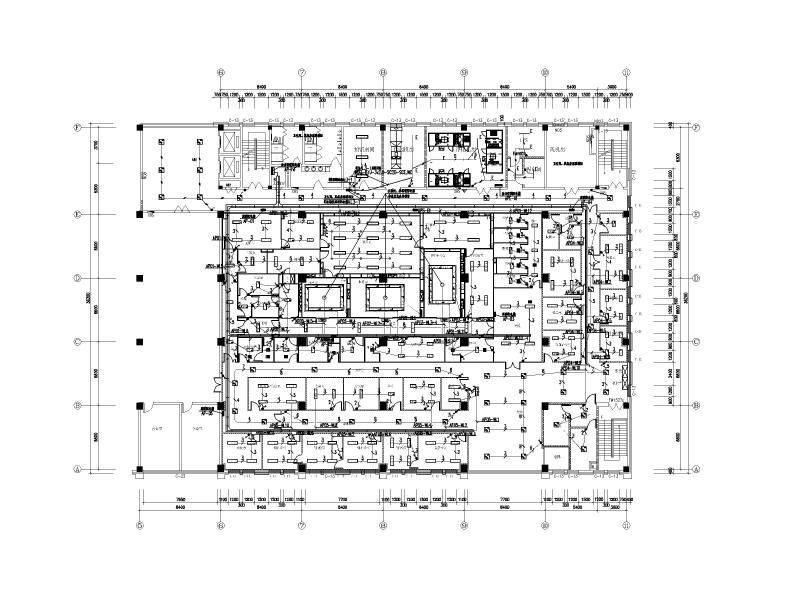

照明平面图

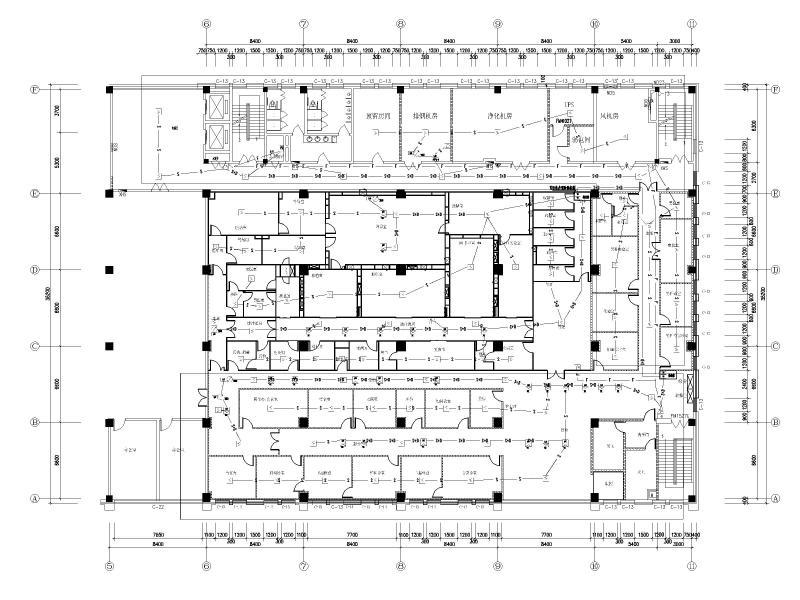

火灾报警平面图

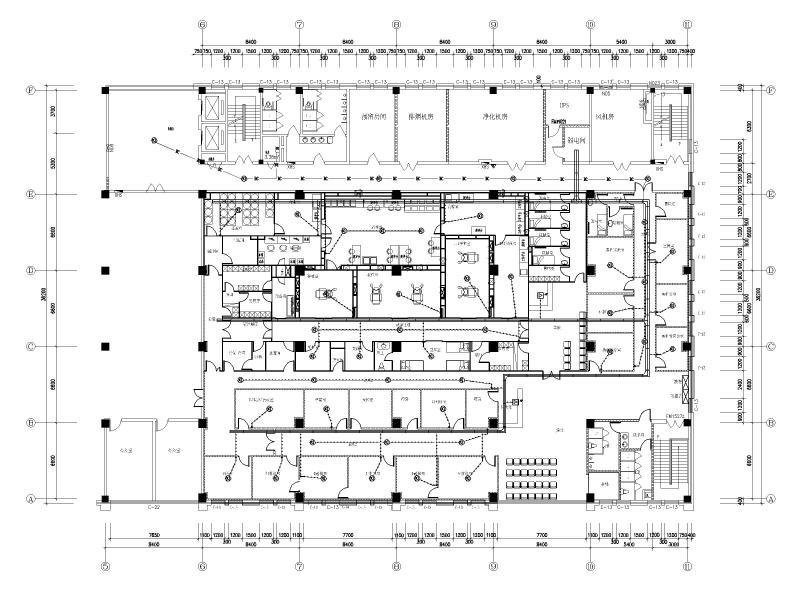

广播平面图


网络、电话、呼叫平面图


监控门禁平面图



供配电系统图

火灾自动报警系统图



弱电系统图
图纸内容全览



以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
  • 工程电气施工图 - 1
    工程电气施工图 - 1
  • 工程电气施工图 - 2
    工程电气施工图 - 2
  • 工程电气施工图 - 3
    工程电气施工图 - 3
  • 工程电气施工图 - 4
    工程电气施工图 - 4
  • 工程电气施工图 - 5
    工程电气施工图 - 5
  • 工程电气施工图 - 6
    工程电气施工图 - 6
  • 工程电气施工图 - 7
    工程电气施工图 - 7
  • 工程电气施工图 - 8
    工程电气施工图 - 8
  • 工程电气施工图 - 9
    工程电气施工图 - 9
以上是部分截图，请下载附件后查看完整高清内容
