住宅楼、办公楼采暖CAD图纸（带换热站）
附件详情
该附件为住宅区A栋住宅楼、B栋住宅楼、物业办公楼的采暖设计图纸及环热站设计图。
采暖热源由市政热网经小区换热站供给.连续采暖.采暖形式地下室及楼梯间采用散热器采暖供回水温度为70-50C.住宅为低温热水地板辐射采暖.供回水温度为60-50C。热水采暖管道,散热器系统及各户热计量装置前采用焊接钢管,管径小于等于32mm丝接,大于32mm焊接.装置后至集分水器采用耐高温复合管材。
换热站内管材采用钢管,除设备处采用法兰连接外,其它均为焊接连接.换热站内设板式换热器三组,分高中低三区.换热器工作压力1.6MPa.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

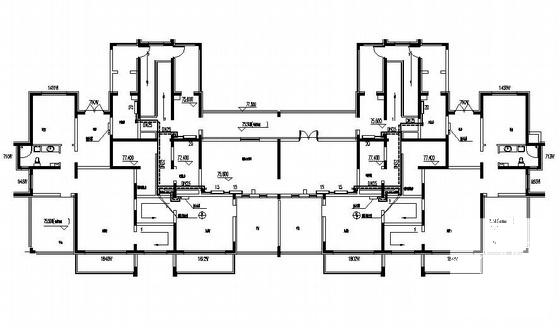

办公楼采暖图纸 - 1 -

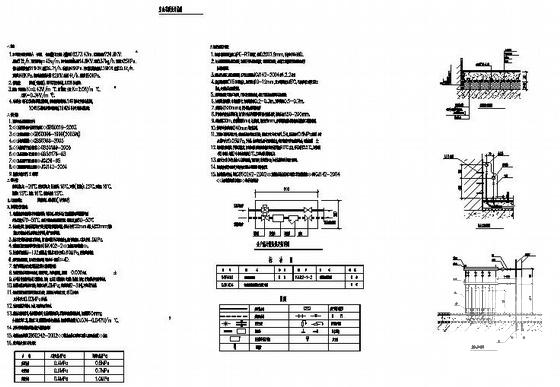

办公楼采暖图纸 - 2 -

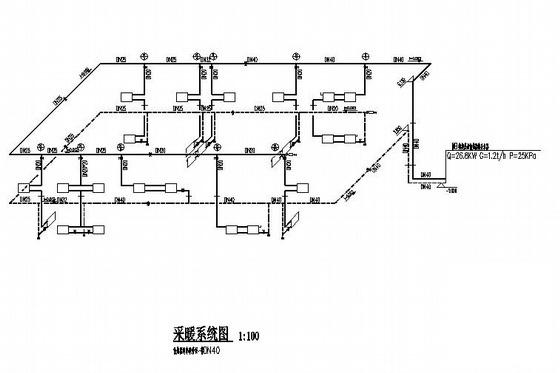

办公楼采暖图纸 - 3 -
