15m宽二级公路病害治理工程全套施工图纸cad路面处治图

附件详情

项目概况:
由于长时间的运营过程中大流量、高速度及多轴大型车辆严重超载,路面结构受到一定程度破坏,由于路表水下渗,在重载车辆冲击作用下部分路面出现坑槽、车辙、网裂、破损等病害,结合老路现状及评定结果,决定对路面进行中修罩面措施及预防性养护。
......
设计标准:
(1) 公路等级:二级公路;
(2)设计速度:80公里/小时;
(3)路基、路面:路基宽15米,路面宽12米;
(4)桥梁涵洞:桥梁、涵洞与路基同宽;设计荷载:维持原设计荷载;
(5)设计洪水频率:维持原路基及涵洞设计洪水频率。
......
,共45张CAD设计图。

标线设计图

路面处治图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

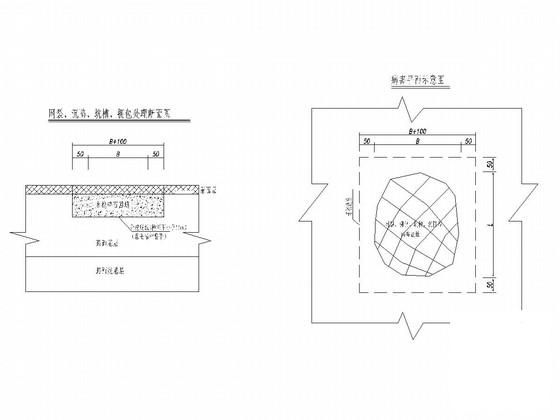

  • 二级公路病害治理施工图 - 1
    二级公路病害治理施工图 - 1

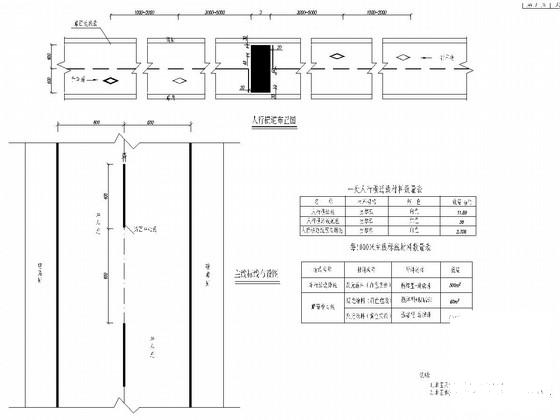

  • 二级公路病害治理施工图 - 2
    二级公路病害治理施工图 - 2
  • 二级公路病害治理施工图 - 3
    二级公路病害治理施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
