净跨460m钢管砼中承式悬链线拱特大桥施工设计图纸cad构造图

  • 使用性:公路桥

  • 行车道位置:中承式桥

  • 承重构件受力情况:拱桥

  • 使用年限:永久性桥

  • 材料类型:预应力桥


本项目是一座中承式钢管混凝土双肋拱桥,大桥桥面净宽19米,双向4车道,主跨492米,净跨460米。大桥引道全长7.4千米,路基宽8~12米,跨径组合为6×12m(引桥)+492m(主跨)+3×12m(引桥)。桥面为预应力混凝土π形连续梁;全桥吊杆和立柱间距为12.0m,吊杆、立柱横梁及引桥墩盖梁均设计为预应力混凝土截面梁,桥面与拱肋交汇处横梁为组合截面梁。

该资料包含:主拱圈吊装计算简图、桥跨处线位设计图、纵断面设计图、吊杆及拱上立柱横梁极端简图、拱肋吊点和立柱脚处加劲板构造图、拱肋吊杆构造图、主拱圈拱座预埋件定位骨架构造图、检修梯构造图、人行道梁一般构造图、吊杆横梁一般构造图、主拱肋间横梁接头构造图、巫山岸拱座钢筋构造图、预应力钢束不、钢筋构造图、钢管桁架扣索体系一般构造图等共129页CAD。

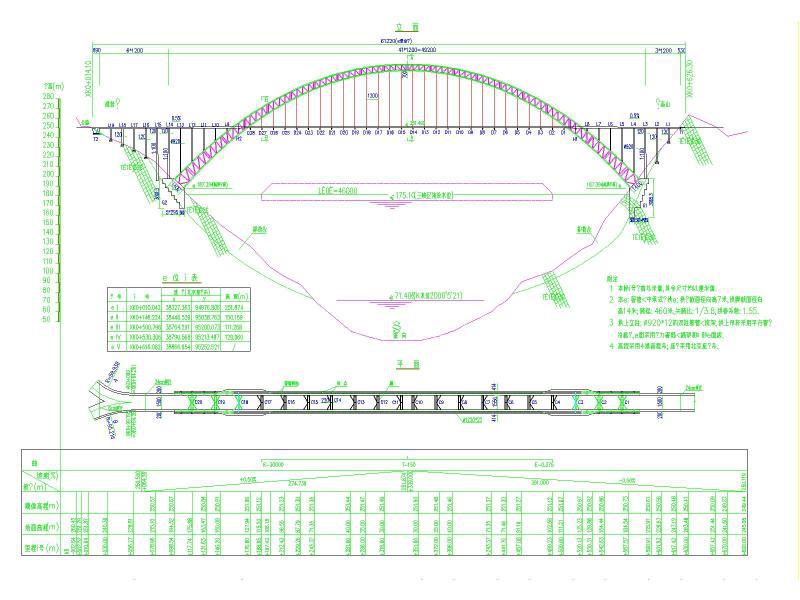

桥跨总体布置图

桥跨总体布置图(一)(二)

塔顶索鞍构造图

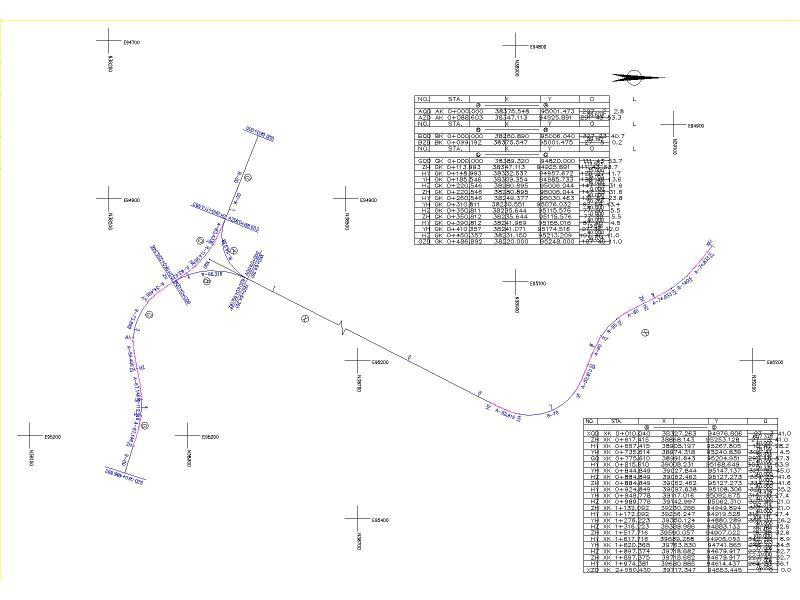

桥跨处线位设计图

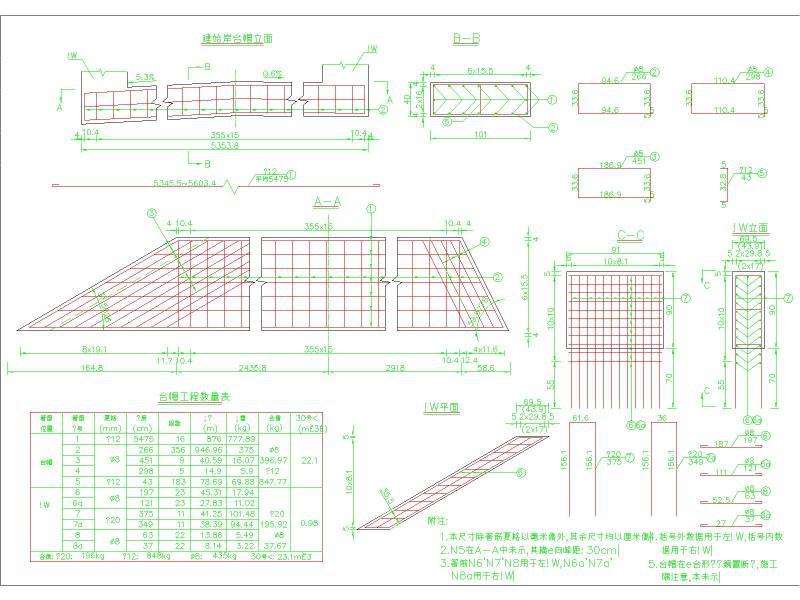

桥台台帽钢筋构造图

引桥标准盖梁一般构造图

主拱圈吊装计算简图

主拱圈一般构造图


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 中承式特大桥设计图 - 1
    中承式特大桥设计图 - 1
  • 中承式特大桥设计图 - 2
    中承式特大桥设计图 - 2
  • 中承式特大桥设计图 - 3
    中承式特大桥设计图 - 3
  • 中承式特大桥设计图 - 4
    中承式特大桥设计图 - 4
  • 中承式特大桥设计图 - 5
    中承式特大桥设计图 - 5
  • 中承式特大桥设计图 - 6
    中承式特大桥设计图 - 6
  • 中承式特大桥设计图 - 7
    中承式特大桥设计图 - 7
  • 中承式特大桥设计图 - 8
    中承式特大桥设计图 - 8
以上是部分截图,请下载附件后查看完整高清内容
