科技产业中心结构cad平面布置图及构造图,大样图

  • 建筑类别:办公
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 地下室功能:车库
  • 参考图纸:12张
  • 设计年代:近代
该附件为: 框架结构产业中心办公楼 结构施工图 格式为CAD,。
一、项目概要:
  • 该项目为科技产业中心办公楼及地下车库,建筑建筑设计结构形式为框架结构,结构安全等级为二级,嵌固层位置为地下室顶层(结构高度12.00m),该项目基础设计等级为乙级,设计使用年限为50年,建筑物耐火等级为一级,该项目抗震设防类别为:标准设防,建筑场地类别为二类,特征周期为0.35s,多遇地震下的水平地震影响系数最大值为0.04(抗震一般地段),抗震设防烈度为6度。风荷载为0.3KN/平方米。
  • 包含:资料目录,结构设计总说明,结构设计总说明(续),基础设计说明,桩基平面布置图,地梁平面布置图,框架柱平面布置图,二层(局部吊层商业)结构平面图,顶板层梁配筋图(二),楼梯结构图、结构大样图,等共12张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

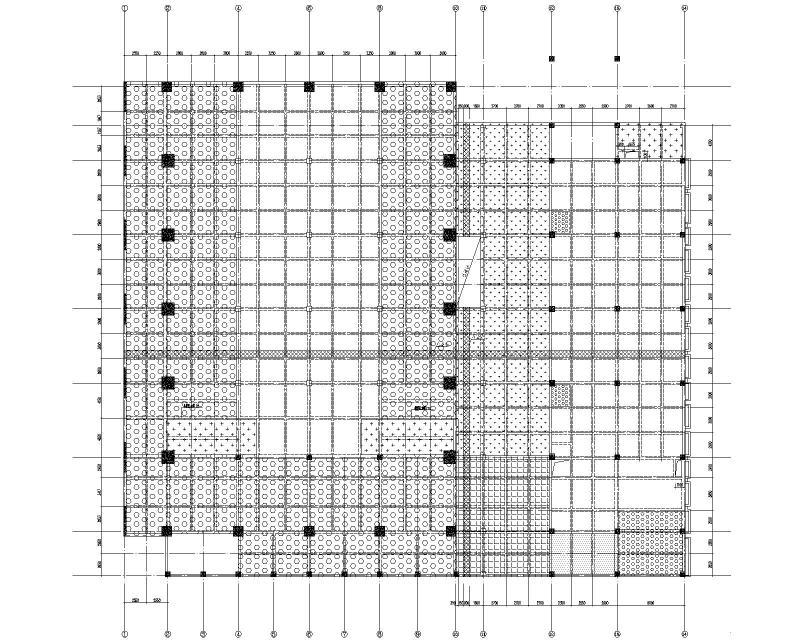

  • 梁板平面布置图
    梁板平面布置图

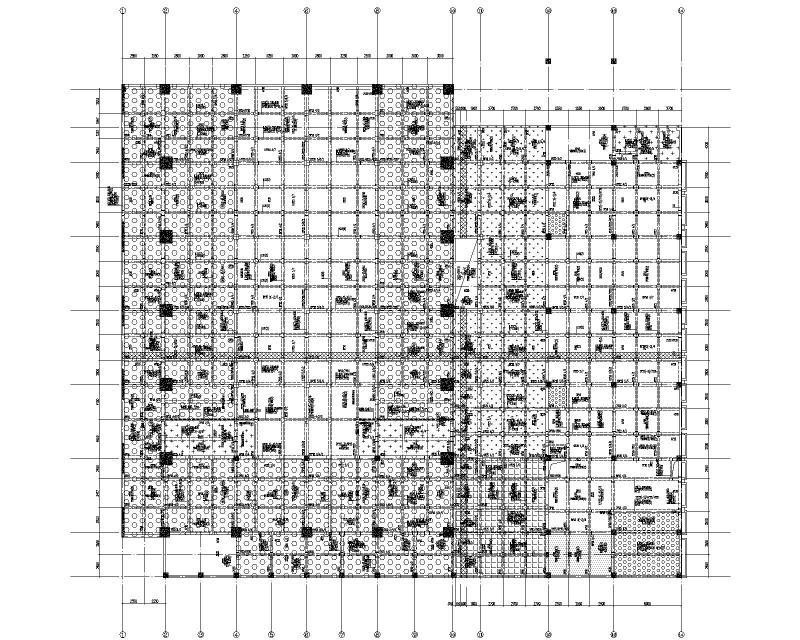

  • 半框梁梁端构造图
    半框梁梁端构造图

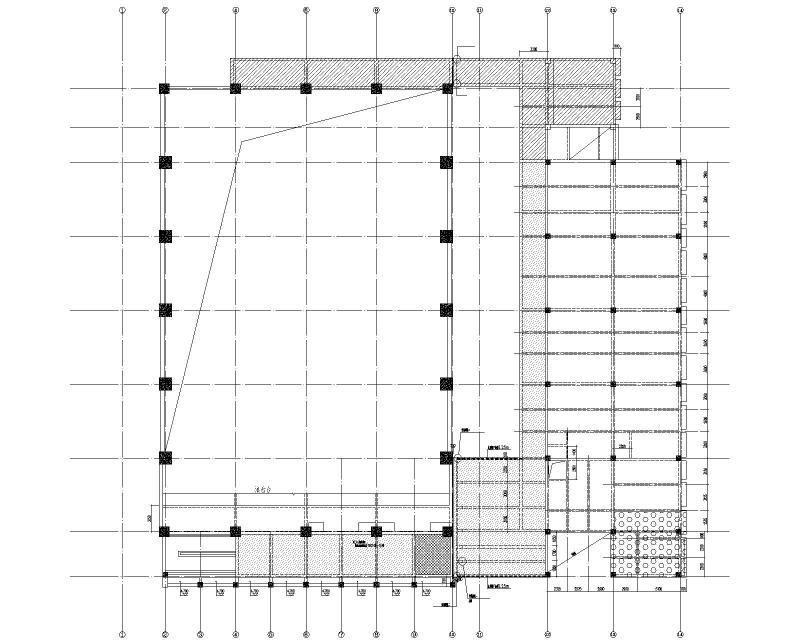

  • 半框梁配筋图
    半框梁配筋图

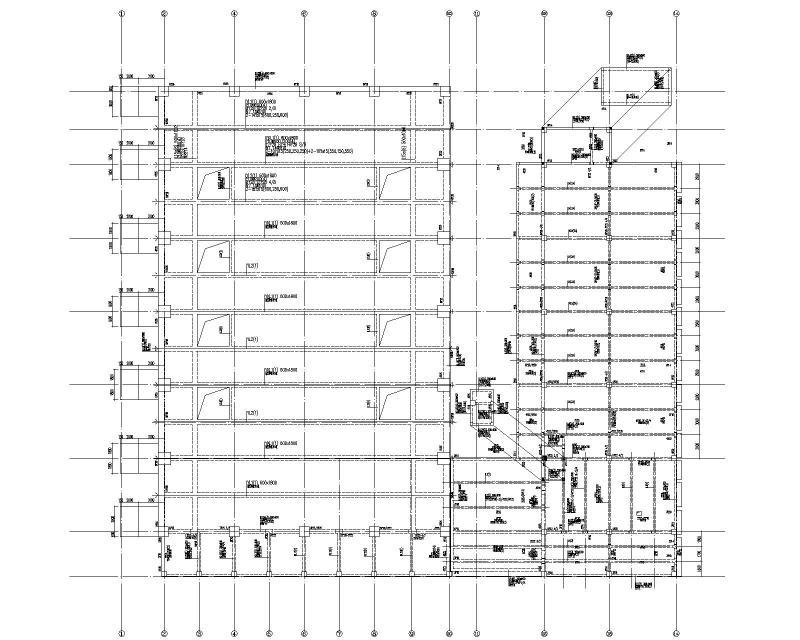

  • 梁钢筋构造图
    梁钢筋构造图

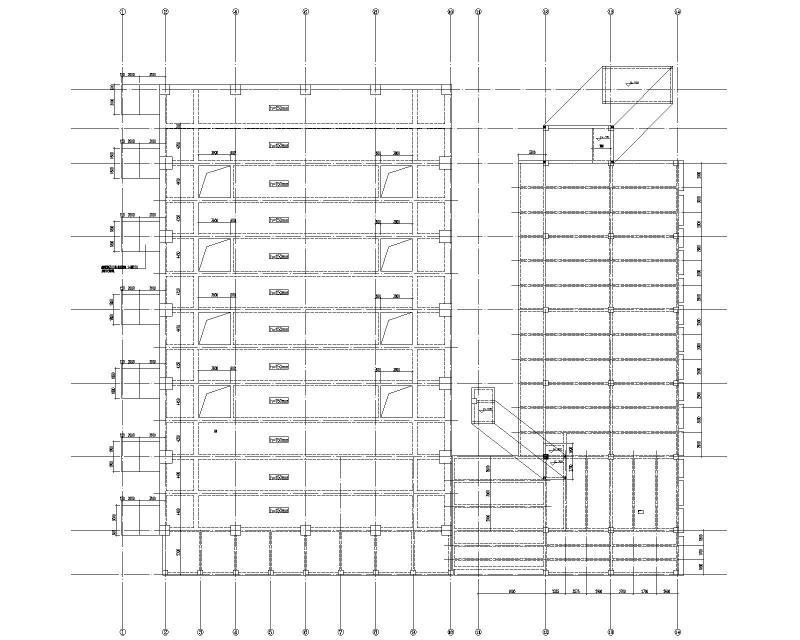

  • 屋面板钢筋布置图
    屋面板钢筋布置图
  • 屋面框架柱平面布置图
    屋面框架柱平面布置图
以上是部分截图,请下载附件后查看完整高清内容
