23层剪力墙结构大数据园区综合体结施cad布置图

  • 建筑类别:住宅,办公,商业,其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:23层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 地下室功能:车库,商业
  • 参考图纸:15张
  • 设计年代:近代
该附件为:多层剪力墙结构大数据园区综合体 结构施工图 (2020+15p),格式为CAD版本。

一、项目概要:

建筑高度69.00m;地上主楼层数23层, 地下二层 层高:-1层4.95m、 -2层3.9m ,地上各层层高:3m,建筑结构选型为钢筋混凝土剪力墙结构。

二、资料目录:

结构设计总说明1~2, 基顶~-0.700m标高墙柱布置图,基顶~-0.700m标高墙柱表,-0.700~11.900m标高墙柱布置图,1层梁平法施工图,2层梁板施工图,73.800m标高梁板施工图,1层板施工图 等共计15张。

三、相关图片:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

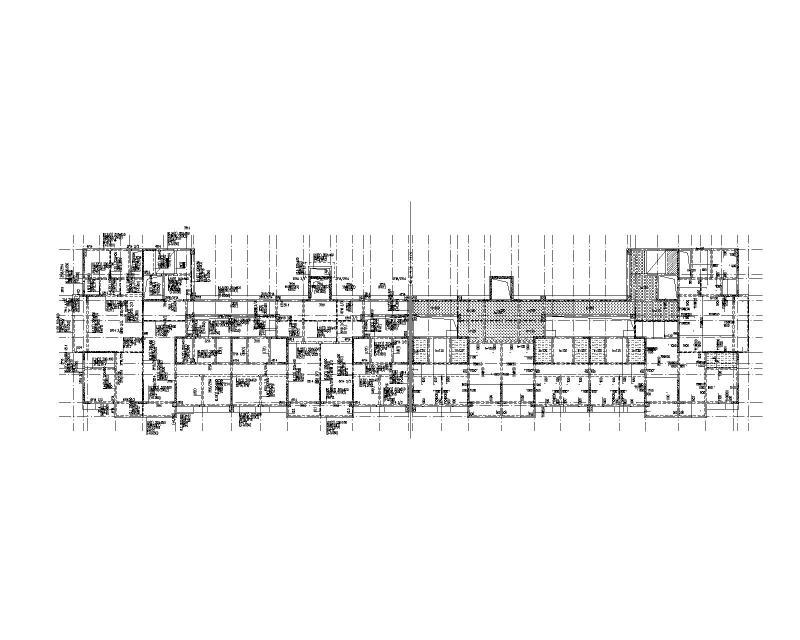

  • 1层板施工图
    1层板施工图

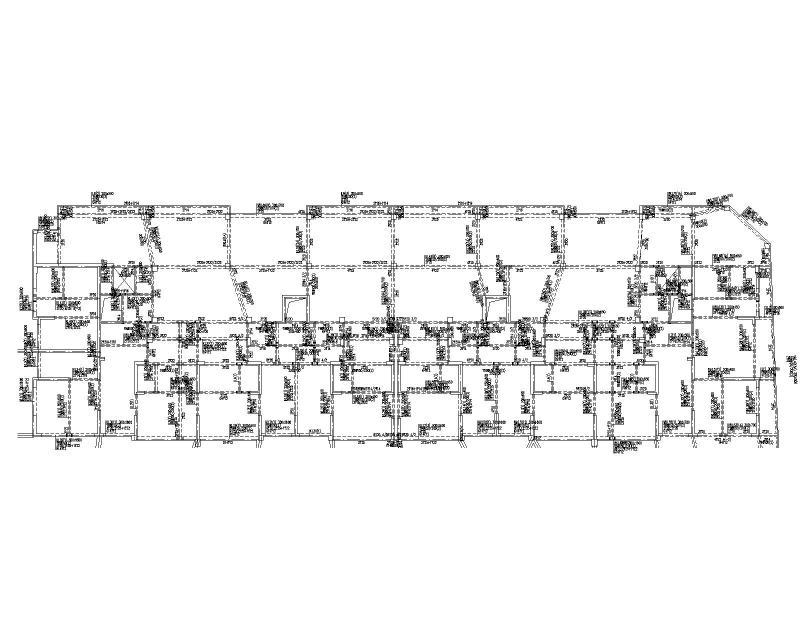

  • 1层梁平法施工图
    1层梁平法施工图

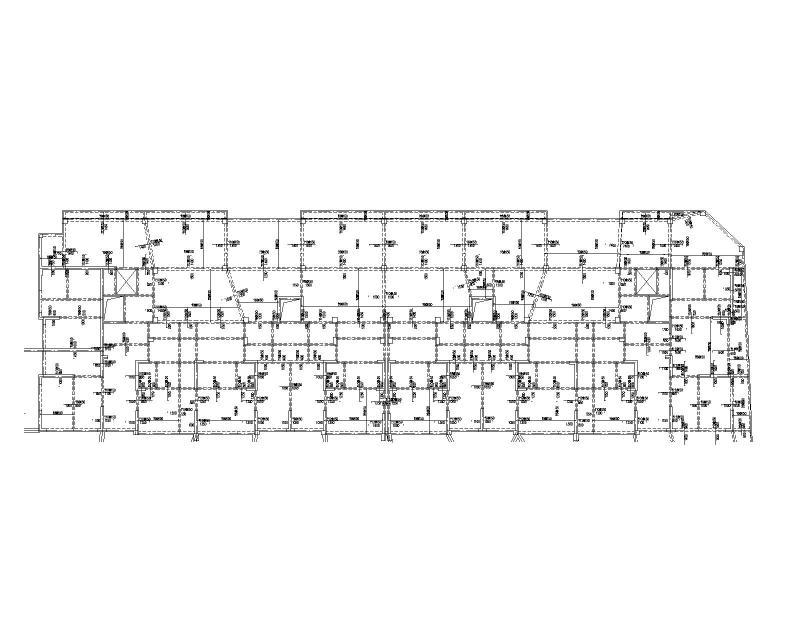

  • 2层梁板施工图
    2层梁板施工图
以上是部分截图,请下载附件后查看完整高清内容
