多层剪力墙结构大数据园区综合体结施cad布置图

该附件为:多层剪力墙结构大数据园区综合体 结构施工图 (2020+18p),格式为CAD版本。

一、项目概要:

建筑高度69.00m;地上主楼层数23层, 地下二层 层高:-1层4.95m、 -2层3.9m ,地上各层层高:3m,建筑结构选型为钢筋混凝土剪力墙结构。

二、资料目录:

结构设计总说明1~2, 基顶~-0.700m标高墙柱布置图,基顶~-0.700m标高墙柱表,-0.700~11.900m标高墙柱布置图,1层梁平法施工图,2层梁板施工图,73.800m标高梁板施工图,1层板施工图,屋面板施工图 等共计18张。

三、相关图片:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

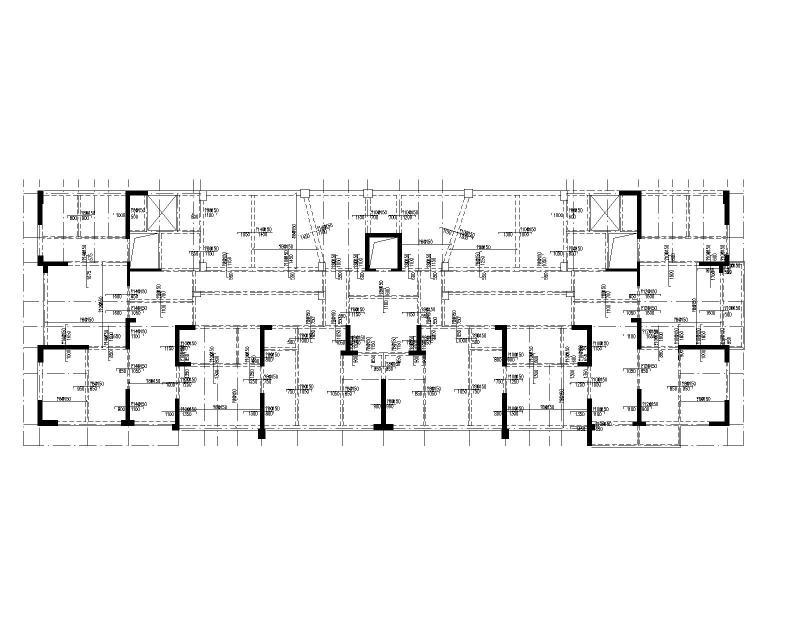

  • 3#1层板施工图
    3#1层板施工图

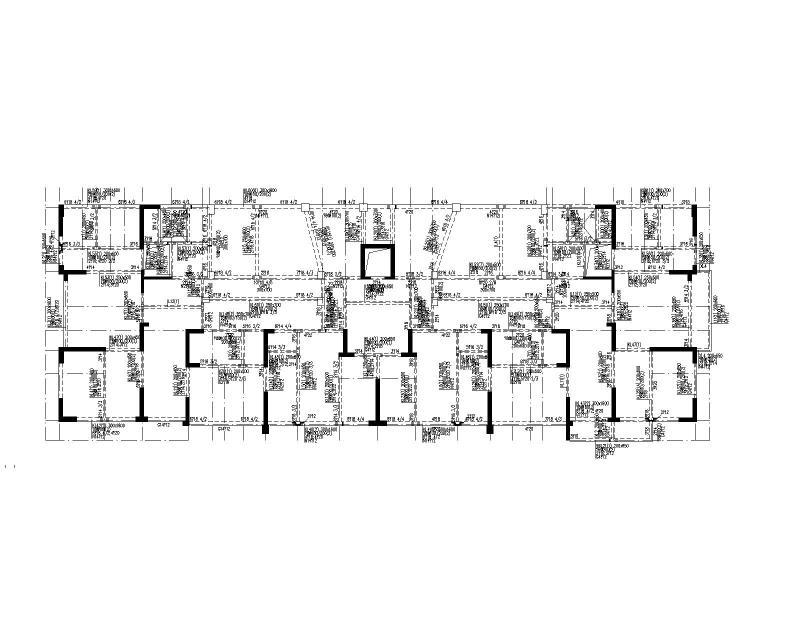

  • 3#1层梁平法施工图
    3#1层梁平法施工图

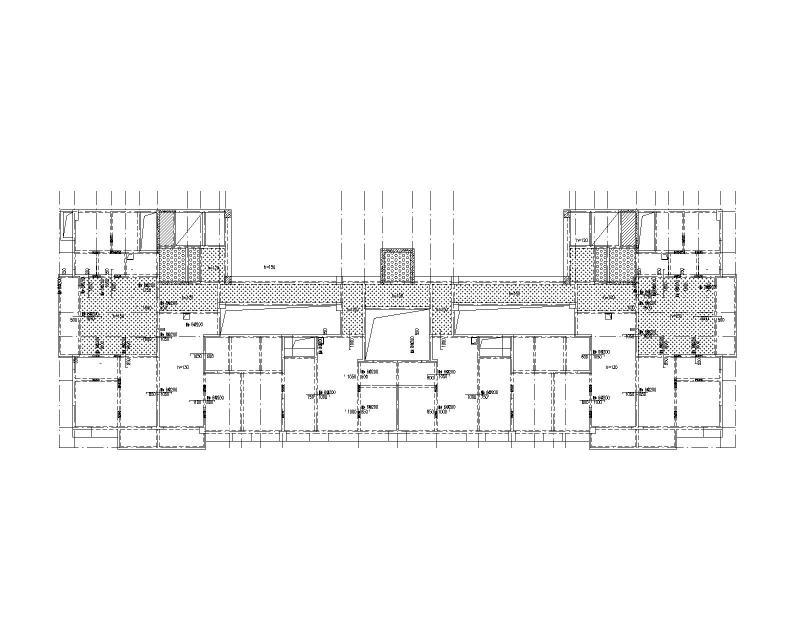

  • 3#屋面板施工图
    3#屋面板施工图
以上是部分截图,请下载附件后查看完整高清内容
