某三层医院保健综合楼暖通施工图纸cad平面图

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑设计面积:31514.93平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 项目所在地:贵州
设计详细说明:1、项目概要:该项目为 贵州省 医院保健综合楼 暖通施工图 本项目为一类公共建筑。地下一层为车库和设备用房,地上分为一栋三层裙房、八层塔楼的医疗建筑,分为门诊、住院,建筑最大高度为33米。建筑设计面积:31514.93平方米。
2、设计范围:电梯机房排风系统;地下停车库排风(烟)系统、送风系统;地下设备用房排风(烟)系统、送风系统;合用前室及楼梯间的加压送风系统;内走道的排烟系统;设计中部分内区房间只做了排风系统,送风系统由中央空调新风负担。
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

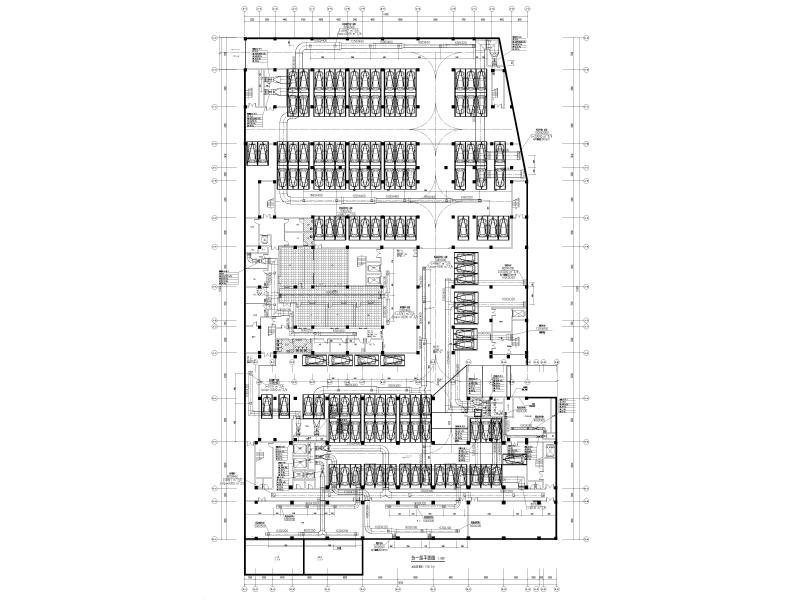

  • 负一层平面图
    负一层平面图

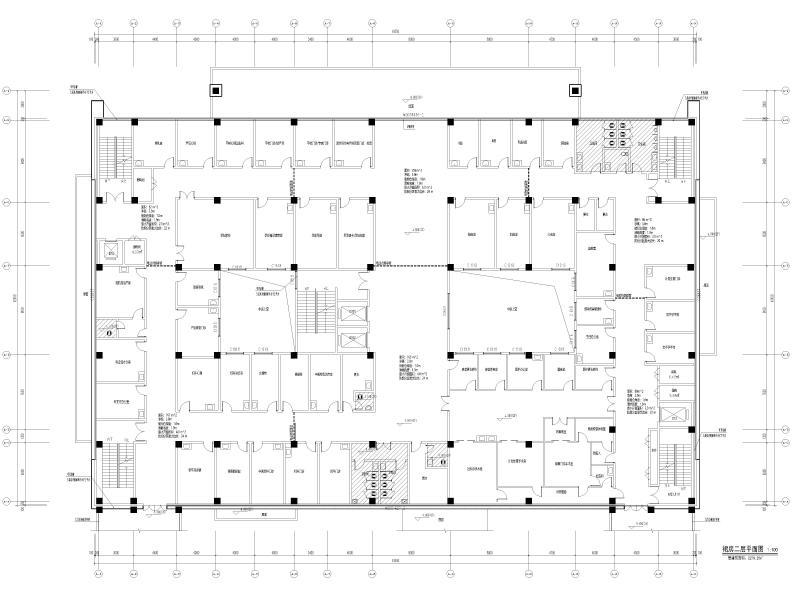

  • 裙房二层平面图
    裙房二层平面图

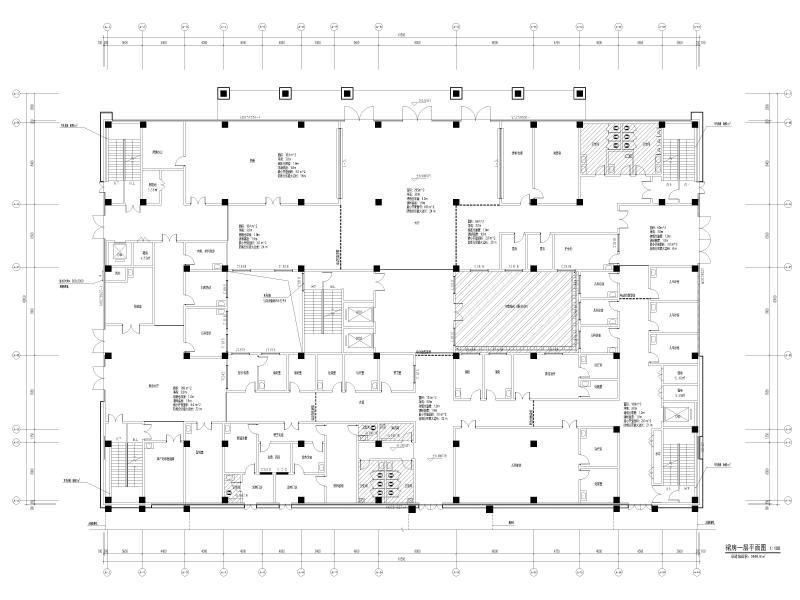

  • 裙房一层平面图
    裙房一层平面图
以上是部分截图,请下载附件后查看完整高清内容
