一份20万平多层及高层住宅楼电气一次及安装CAD图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑,高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：196946.55平方米
• 图纸设计深度：施工图
• 参考图纸：52张
• 设计年代：近代
• 地下室用途：人防
• 节点大样：人防
• 防雷等级：第三类
• 接地方式：TN-S

附件详情

• 电气设计 说明
• 10kV高压系统图
• 新建居民生活中心配10kV电气主接线图
• 新建居民生活中心配0.4kV电气主接线图（一）
• 新建居民生活中心配0.4kV电气主接线图（二）
• 新建居民生活区域配10kV电气主接线图（一）
• 新建居民生活区域配10kV电气主接线图（二）
• 新建居民生活区域配0.4kV电气主接线图（一）
• 新建居民生活区域配0.4kV电气主接线图（二）
• 新建商业专用配10kV电气主接线图
• 新建商业专用配0.4kV电气主接线图
• 新建居民生活中心配及新建商业专用配 平面布置图
• 新建居民生活中心配及新建商业专用配电缆桥架走径及剖面图
• 新建居民生活中心配及新建商业专用配设备基础及接地图
• 新建居民生活中心配及新建商业专用配照明布置图
• 新建商业区域配10/0.4kV电气主接线图
• 新建居民生活区域配及新建商业区域配平面布置图
• 新建居民生活区域配及新建商业区域配电缆桥架走径及剖面图
• 新建居民生活区域配及新建商业区域配设备基础及接地图
• 新建居民生活区域配及新建商业区域配照明布置图
• 新建公用设施专用配10kV电气主接线图（一）
• 新建公用设施专用配10kV电气主接线图（二）
• 新建公用设施专用配0.4kV电气主接线图（一）
• 新建公用设施专用配0.4kV电气主接线图（二）
• 新建公用设施专用配平面布置图
• 新建公用设施专用配电缆桥架走径及剖面图
• 新建公用设施专用配设备基础及接地图
• 新建公用设施专用配照明布置图
• 1#楼A座（1~3单元）、2#楼（1~3单元）竖向供电图
• 3#楼（1~2单元）、5#楼1单元、6#楼竖向供电图
• 5#楼2单元、8#楼竖向供电图
• 7#楼（1~4单元）竖向供电图
• 9A#楼（1~2单元）竖向供电图
• 9B#楼、10#楼（1~2单元）竖向供电图
• 11#楼（1~2单元）竖向供电图
• 单元计量表箱布置图
• 北区10kV电缆桥架走径示意图
• 南区10kV电缆桥架走径示意图
• 北区0.4kV居民桥架走径示意图
• 南区0.4kV居民桥架走径示意图
• 10kV、0.4kV电缆参数表
• 主要设备材料清单

附件详情

新建11栋多层、高层住宅楼、沿街商业等，总建筑面积196946.55平方米，其中住宅建筑面积134981.97平方米，共1390户，商业建筑面积16763.46平方米，地下建筑面积39555.10平方米。正式用电变压器安装容量为8850KVA，要求双电源供电（居民生活要求单电源供电）。
，图纸共52张。

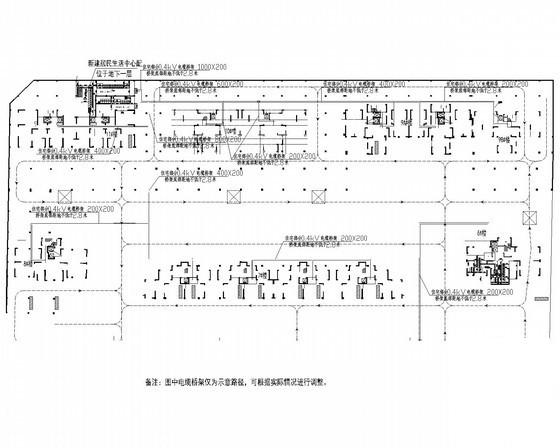

北区0.4kV居民桥架走径示意图

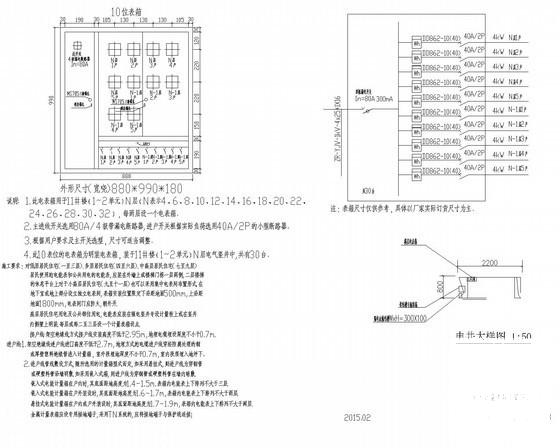

单元计量表箱布置图

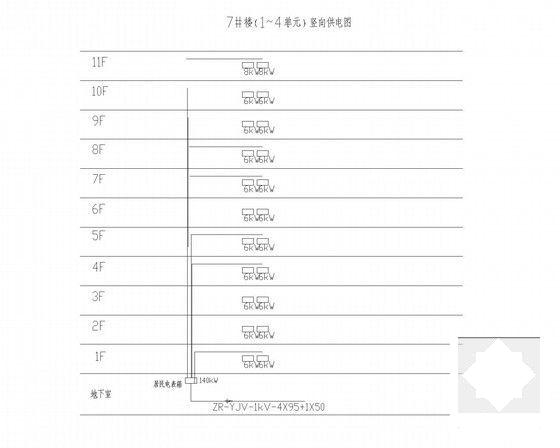

7#楼（1~4单元）竖向供电图

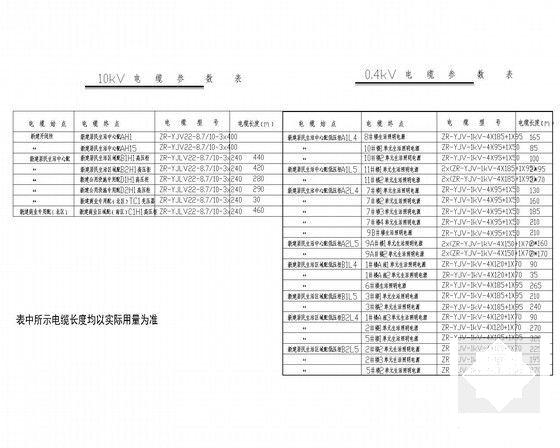

10kV、0.4kV电缆参数表

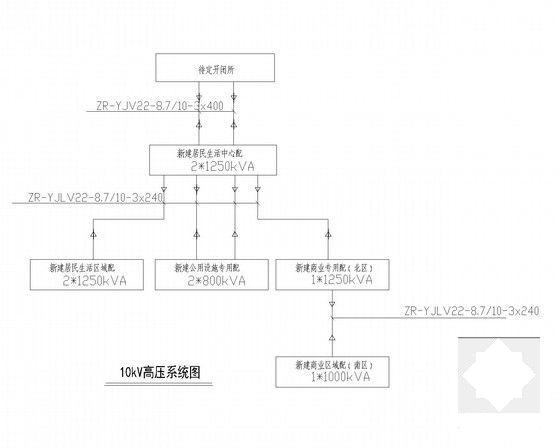

10kV高压系统图

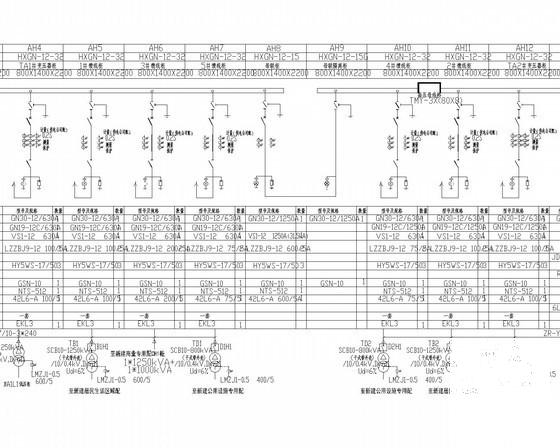

新建居民生活区域配0.4kV电气主接线图

新建居民生活区域配及新建商业区域配平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
