70m跨径上承式钢筋混凝土板拱桥施工图纸cad平面布置图

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 设计年代：近代
• 使用性：过水桥
• 跨径大小和多跨总长：40m
• 行车道位置：上承式桥
• 承重构件受力情况：拱桥
• 使用年限：永久性桥
• 材料类型：钢筋砼桥

该附件为： 70 m跨径 上承式钢筋砼板拱桥施工图2020 ，格式为PDF DWG WORD,包含30张CAD图纸 41张pdf图纸 施工图 设计说明 工程数量清单，同类工程可下载参考。

一、项目概要：

该项目既有桥梁为一座人行桥，桥跨布置为一跨42.5m钢筋混凝土拱桥，空腹式，桥面板采用整体式5m现浇简支板，不能满足车行需求，需新建车行桥一座，新建桥梁与旧桥横向净距为1m。拟建桥梁全长69.8m。

桥位区域地形陡峭，地面起伏较大，相对高差约12m，地表坡度最陡约70°。综合考虑地形、地貌及地质条件，且整体风格需与现有人行桥保持一致，桥梁采用主跨为39.9m的上承式钢筋混凝土板拱桥，拱上采用矩形横墙，桥面板采用现浇连续板，桥墩为墙式墩，重力式U台，扩大基础。

二、编制依据：

1. 《公路工程技术标准》（JTG B01-近代）
2. 《公路圬工桥涵设计规范》（JTG D61-近代）
3. 《公路桥涵设计通用规范》（JTG D60-近代）
4. 《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 3362-2018）
5. 《公路桥涵地基与基础设计规范》（JTJ 3363-2019）
6. 《公路桥梁抗震设计细则》（JTG/T B02-01-近代）
7. 《公路工程抗震规范》（JTG B02-近代）

三、相关图片：

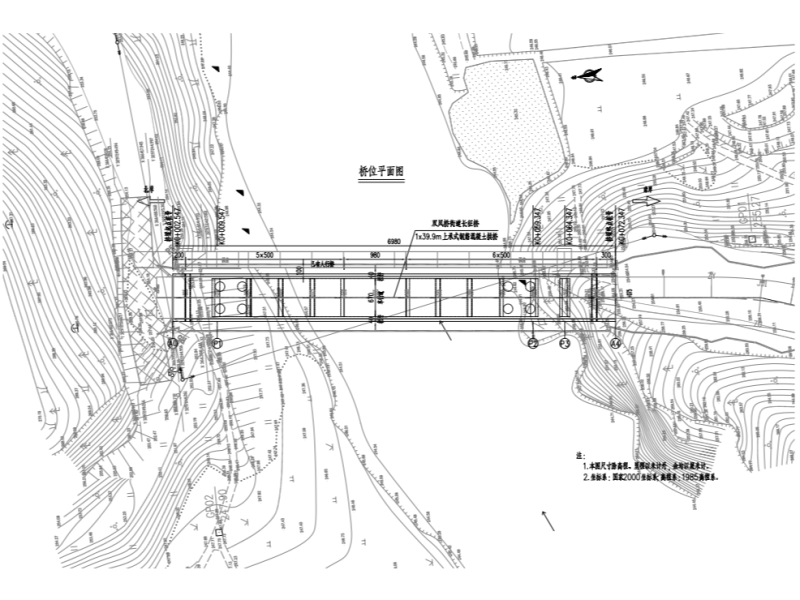

桥位平面布置图

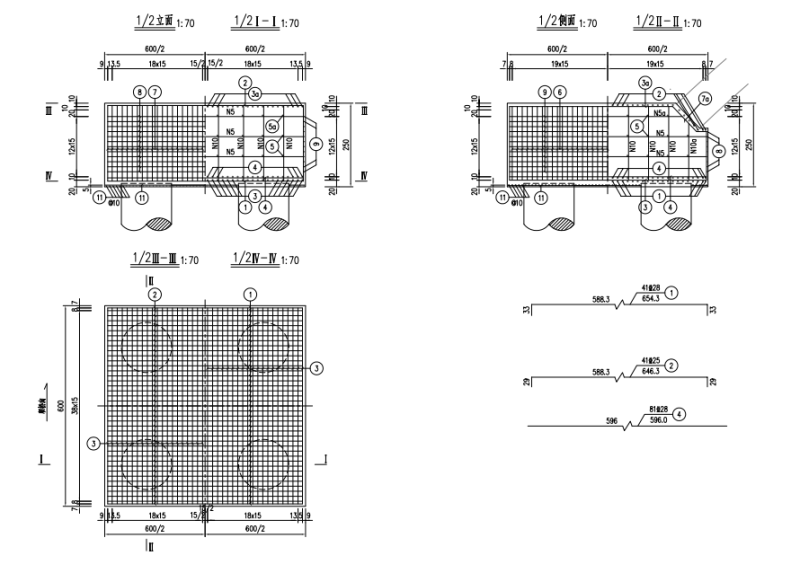

拱座承合钢筋布置图

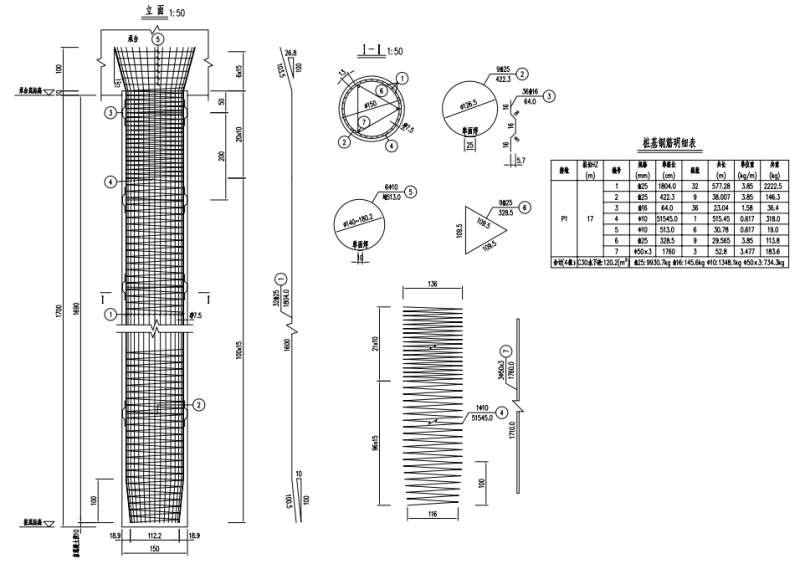

拱座桩基础钢筋布置图

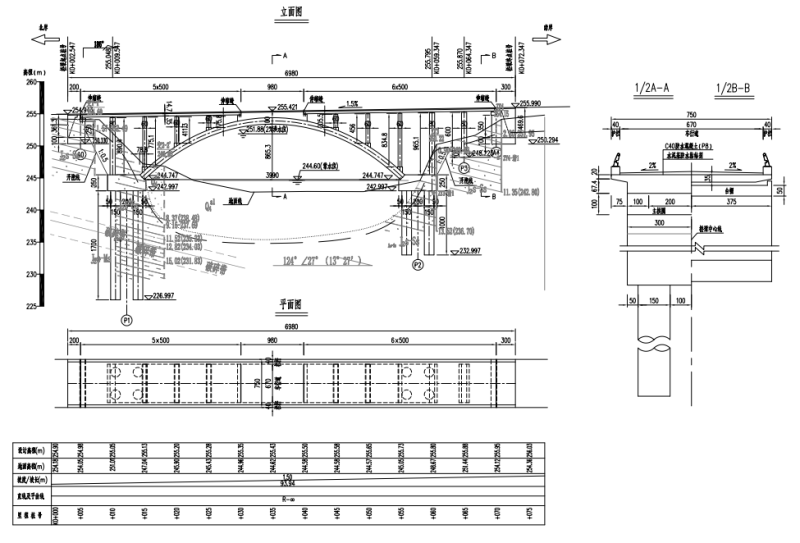

桥型布置图

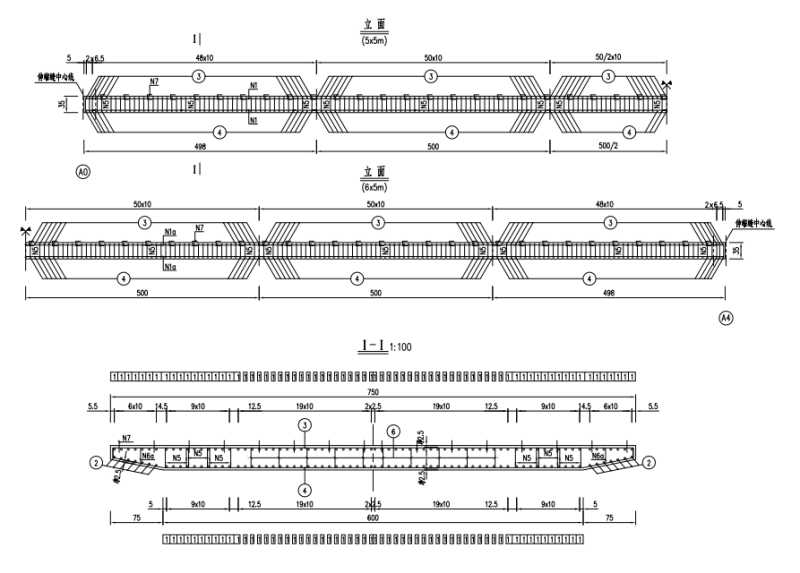

现浇连续板钢筋布置

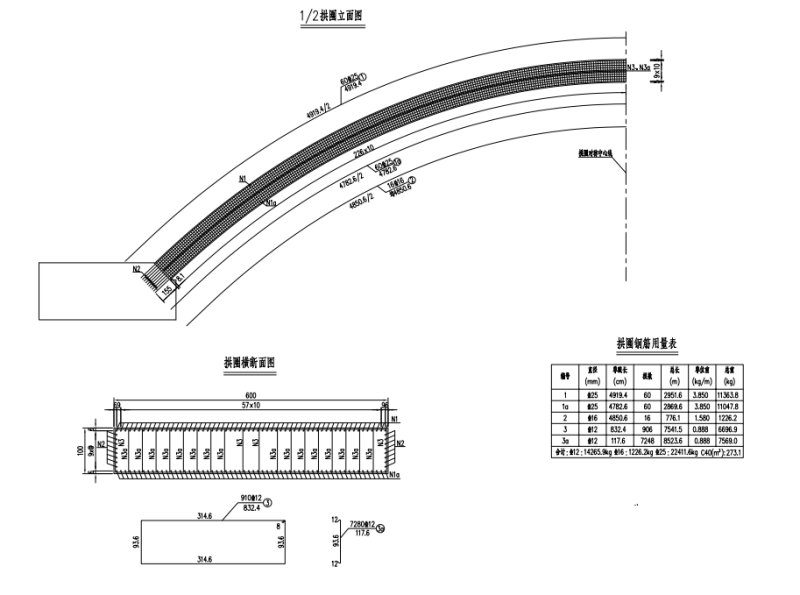

主拱圈钢筋布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
