1×28m单跨空腹式板拱桥维修加固施工大样图cad布置图

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 设计年代：近代
• 使用性：过水桥
• 跨径大小和多跨总长：55m
• 行车道位置：上承式桥
• 承重构件受力情况：拱桥
• 使用年限：永久性桥
• 材料类型：圬工桥

该附件为： 1×28m单跨空腹式板拱桥维修加固施工图2019 ，格式为dwg，同类工程可下载参考。

一、项目概要：

1. xx大桥全长 55.5m，跨径组合 1×28m，桥面全宽为 10.5m，横向布置为 0.3m（栏杆） 1.5m（人行道） 6.9m（车行道） 1.5m（人行道） 0.3m（栏杆）。
2. 该桥上部结构为空腹式板拱，主拱圈已增大截面加固，原主拱圈厚 1.6m，现主拱圈厚 2.0m，矢高 6.7m；下部结构为重力式圬工桥台；桥面为沥青混凝土铺装，未设伸缩缝。
3. 该桥目前存在的主要病害有：（1）主拱圈坪山侧拱脚左侧面在新旧拱圈结合面存在 1 处环向开裂。（2）1#、8#腹拱底面渗水泛白，两侧拱上侧墙局部存在渗水痕迹。（3）0#台左右侧锥坡长有杂草。（4）桥面铺装多处凹凸不平，局部存在横向裂缝。（5）左侧人行道在 1#腹拱处存在 1 处破损。

二、编制依据：

（1）《公路桥涵设计通用规范》（JTG D60-近代）

（2）《公路圬工桥涵设计规范》（JTG D61-近代）

（3）《公路桥梁加固设计规范》（JTG/T J22-近代）

（4）《公路桥梁加固施工技术规范》(JTG/T J23-近代)

（5）《混凝土结构设计规范》（GB 50010-近代）

（6）《公路钢筋混凝土及预应力混凝土桥涵规范》（JTG 3362—2018）

（7）《公路交通安全设施设计规范》（JTG D81-2017）

三、相关图片：

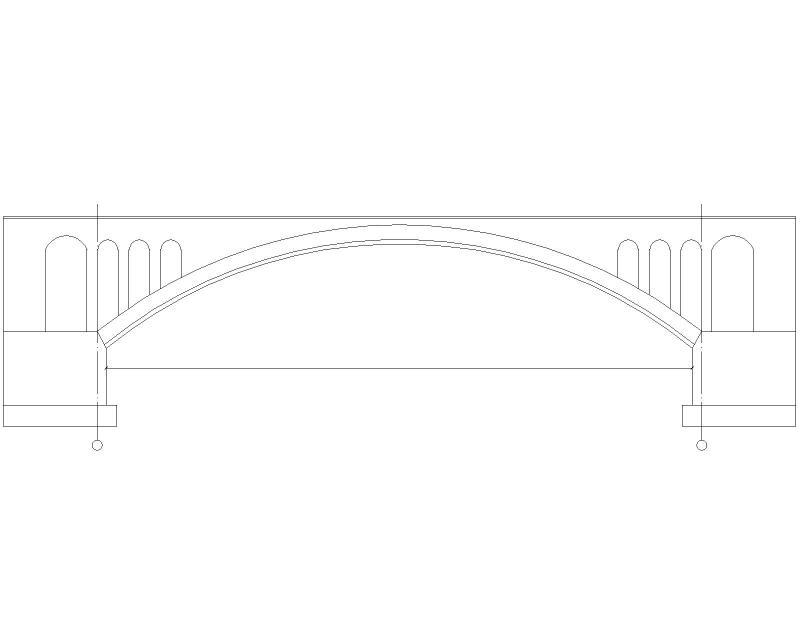

桥梁立面布置图

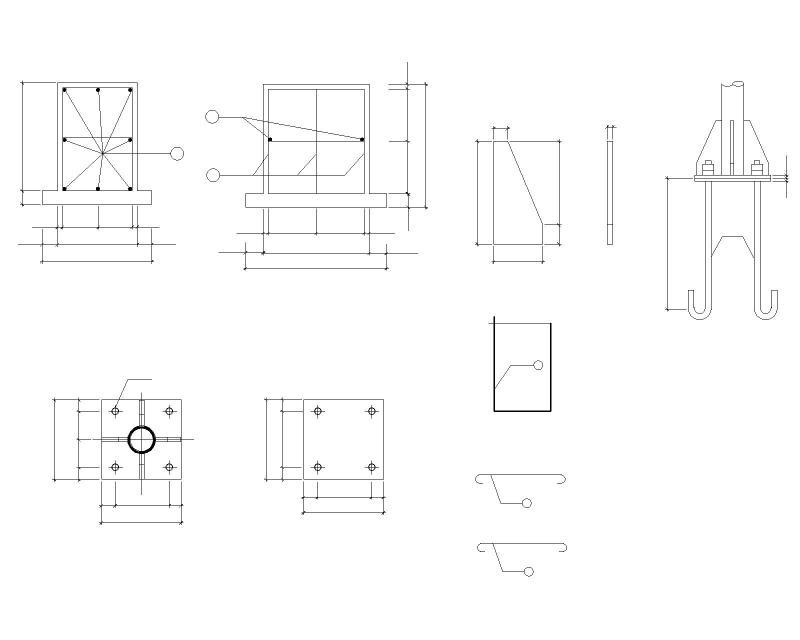

构件大样图

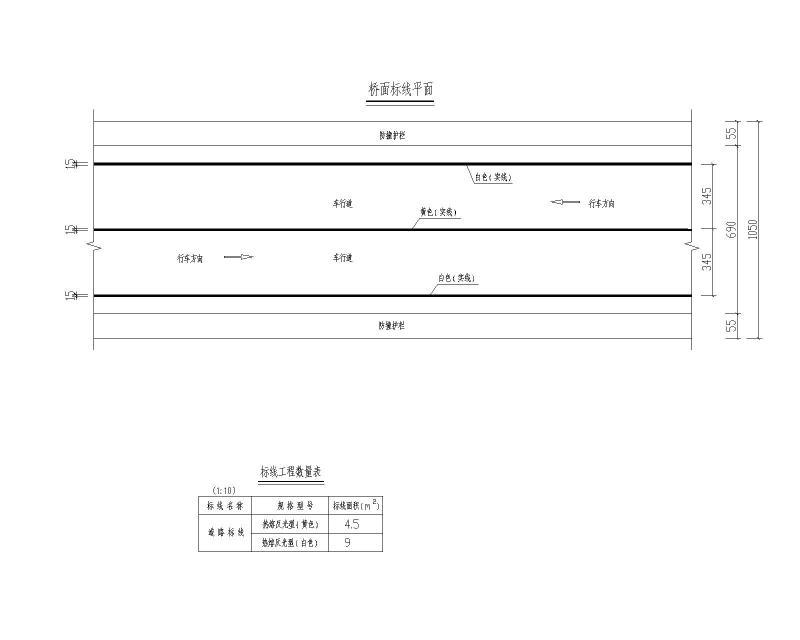

桥面标线布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
