一份24层综合商务大厦建筑施工CAD图纸(钢筋混凝土结构框架剪力墙)

[复制链接]

0

主题

0

帖子

1430

积分

超级版主

Rank: 8Rank: 8

积分
1430
发表于 2020-3-5 21:09:12 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:商业综合体
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目所在地:河南
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:35009.94平方米
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 地下室建筑设计面积:5412.84平方米
  • 设计效果图:无

附件详情

本项目为河南省鹤壁市玉大厦,建设单位为鹤壁市天鹏置业有限公司。建设地点位于鹤壁市新区,具体位置详见总平面位置图。本项目总建筑面积:35009.94m2,地上29397.10m2,,地下5612.84m2,,建筑基底面积1920.63m2,建筑类别:地下一层为车库、储藏及设备用房,地下二层为设备用房及酒店服务用房;地下三层为设备用房。地上部分1~3层裙房满足酒店相关使用的功能需要4~12层为酒店住宿,客房共有
建筑建筑设计结构形式为钢筋混凝土框架剪力墙结构,合理使用年限为50年,抗震设防烈度为8度。

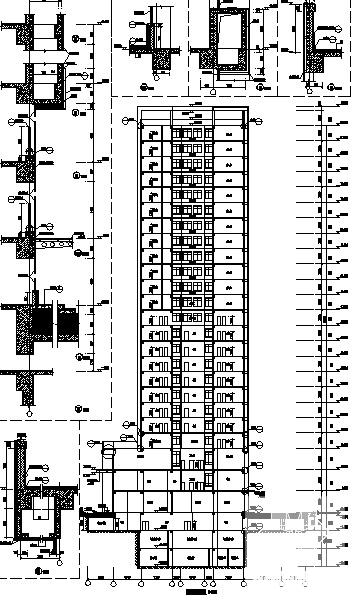

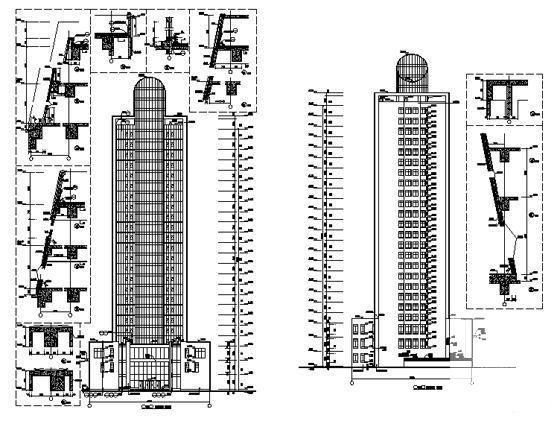

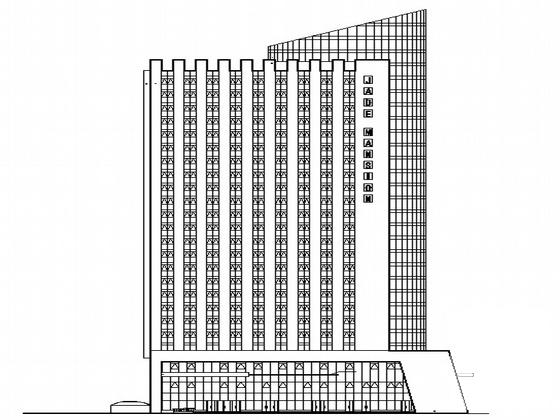

侧立面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图

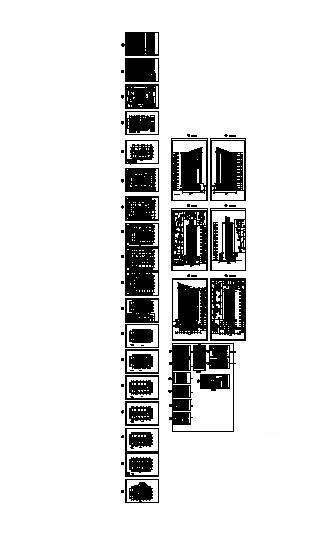

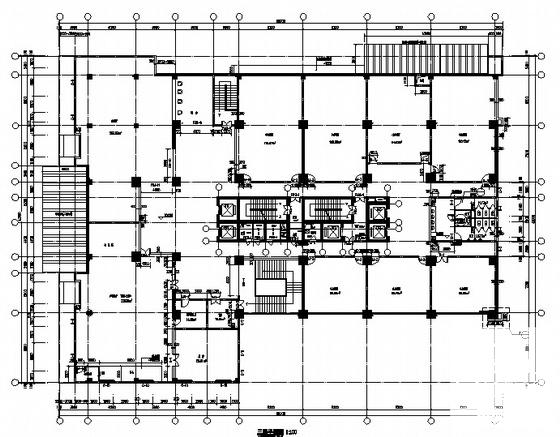

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-5 21:09:12上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11edsescc2fccw201dc2e.rar

4.56 MB

下载  售价: 100 积分    赚积分
