[CAD]一份五金集团轻型钢结构厂房毕业设计方案

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某五金集团轻型钢结构厂房毕业设计
该资料为：[学士]某五金集团轻型钢结构厂房毕业设计
厂房为加工车间，两跨，每跨设有5T吊一部。车间长75m，宽42m，建筑面积约为3000平方米
1、建筑物安全等级为二级；设计使用年限为50年，建筑类型为丁类；耐火等级为三级（耐火极限：钢柱为2小时，刚梁为1.5小时），刷防火材料。
2、全年主导风向：东南，基本风压值为0.4KN/平方米室外计算温度：冬季 ，夏季 。
3、屋面活载0.5 KN/平方米。
4、常年地下水位低于-4m，无侵蚀性。
5、基本雪压0.35 KN/ ，土壤最大冻结度0.2m。
6、抗震设防烈度7度，抗震类别为丙类，基本地震加速度为0.15g。
根据设计要求吊车轨顶高度为6m。
边柱高度：H=6 0.6 0.9=7.5m
考虑刚架斜梁与柱子连接的构造尺寸（780mm）要求，柱顶标高：
H＝7.5 0.78＝8.28m
内容包括：
1、计算书：
第一章 设计任务及要求
第二章 建筑设计总说明
第三章 结构方案设计说明
第四章 结构设计计算
第五章 结构电算
共73页。
2、图纸：
建筑设计说明、总平面图、平面图、剖面图、立面图、屋面平面图、结构设计说明、基础平面图、吊车梁、柱间支撑 、檩条、拉条、屋面支撑布置图、刚架1、刚架2、吊车梁详图、支撑详图共10张图纸。

2

3

4

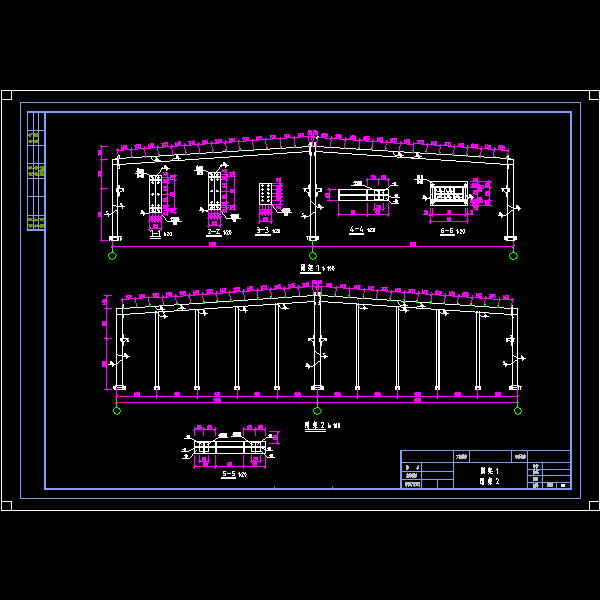

刚架1.dwg

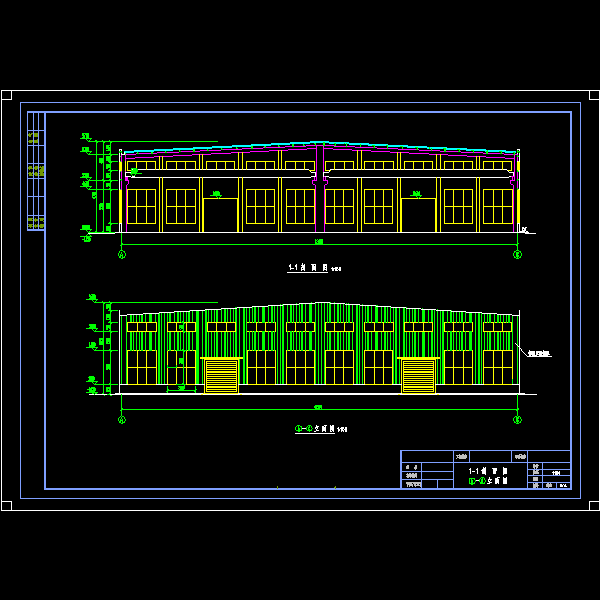

剖面图.dwg

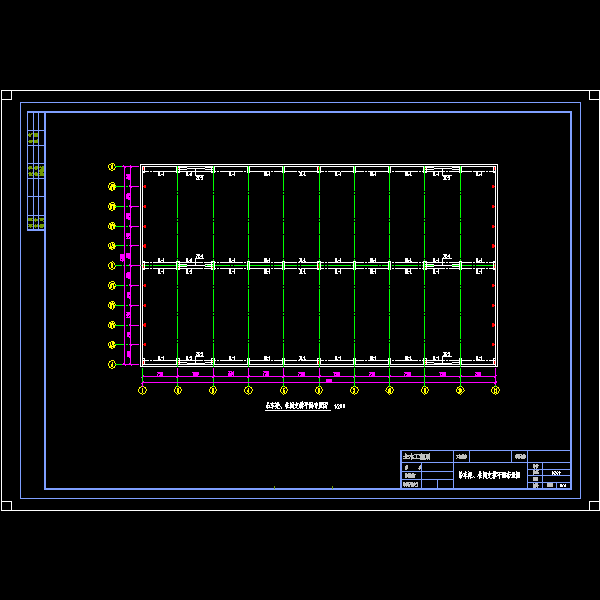

吊车梁、柱间支撑平面布置图.dwg

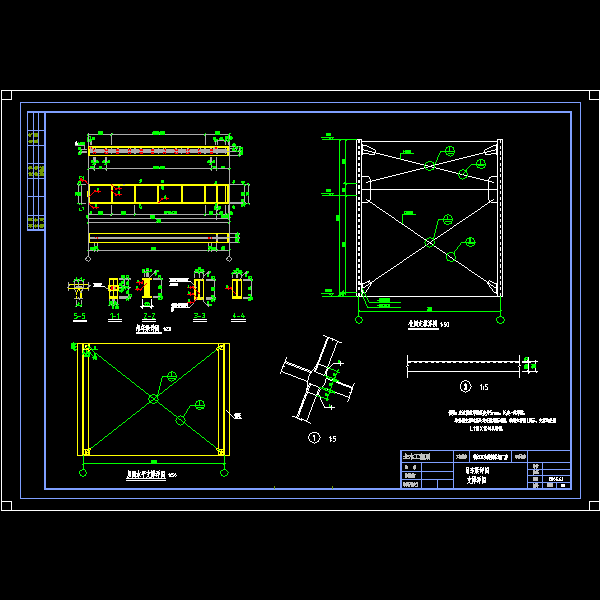

吊车梁详图.dwg

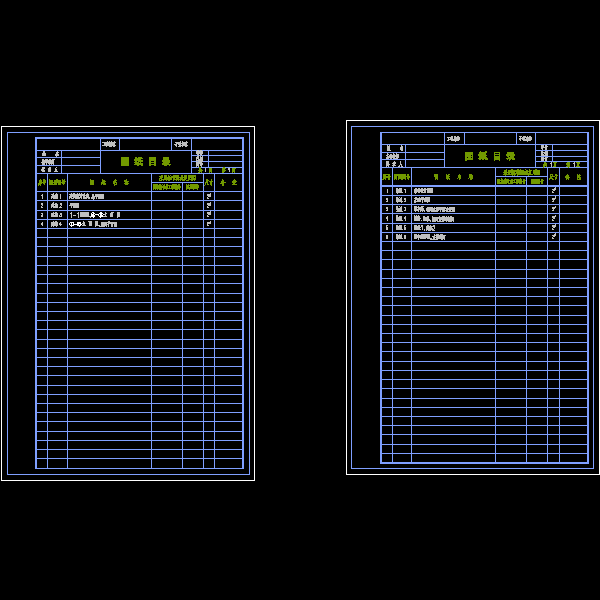

图纸目录.dwg

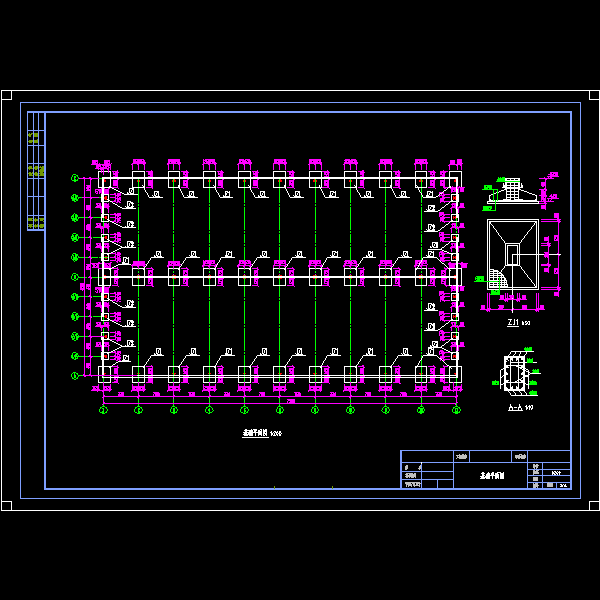

基础平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
