一份11层住宅给排水设计CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：11层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：15张
• 图纸年代：近代
• 生活供水设计：直饮水系统
• 排水设计：污水系统,废水系统
• 供水方式：市政供水,变频供水
• 供水分区：两区
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 流程图：3

附件详情

3#楼地上总建筑面积33640.77m ;4#楼地上总建筑面积3642.35m .建筑高度34.65m。地下一层与车库相连，详见地下车库设施平面图；地上11层，每层层高均为3.0m，做住宅；局部十二层为机房层，层高3.0m（局部3.4m、4.2m）。1. 水源：由东侧、南侧市政管网各引一路DN150给水管，在居住区内形成生活、消防合用环状管网，管网压力为0.30Mpa。2. 生活冷水供水方式及分区: 小区供水竖向共分两个区，低区、高区。低区：地下车库及地上一~六层住宅用水，市政给水管网直供；高区：七层以上住宅用水，由管网叠压供水设备供给。

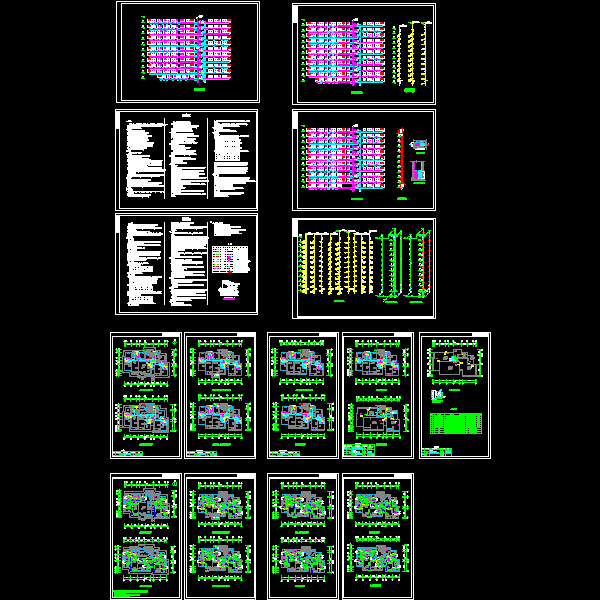

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
