一份框架剪力墙结构住宅楼结构CAD施工图纸(13层预应力混凝土管桩基础)

[复制链接]

0

主题

0

帖子

1430

积分

超级版主

Rank: 8Rank: 8

积分
1430
发表于 2020-2-12 15:56:26 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:13层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:其他
  • 参考图纸:19张
  • 设计年代:近代

附件详情

该资料包含:结构设计总说明,桩位平面布置图,基础 平面布置图 ,承台施工详图,柱网平面图,结构布置图,梁配筋图,楼梯间平面图,楼梯配筋表,结构大样图等
共19张图纸。

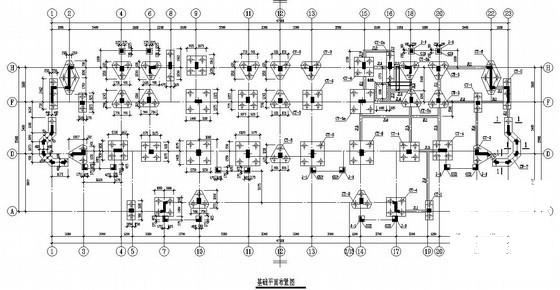

第 1 张图
第 1 张图

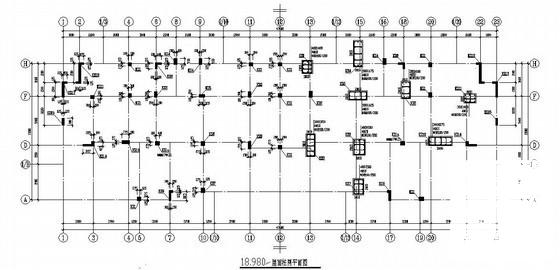

第 2 张图
第 2 张图

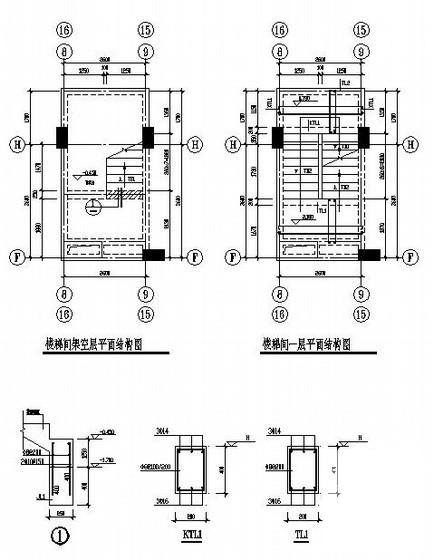

第 3 张图
第 3 张图

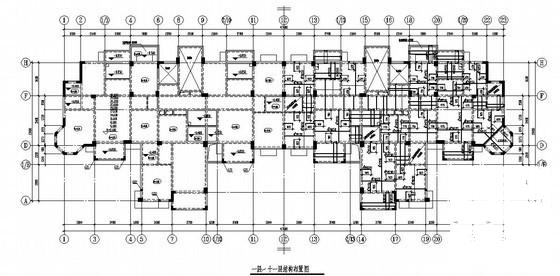

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-12 15:56:26上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11edfc2cs02sceesds0cf.rar

998.7 KB

下载  售价: 100 积分    赚积分
