设计说明：有
-
建筑类别：其他
-
建筑高度：单层建筑
-
建筑面积：91875平方米
-
图纸设计深度：施工图
-
参考图纸：49张
-
设计年代：近代
-
设计内容：冷热源,机房
-
冷热源：水地源热泵
-
项目地址：河南
附件详情
-

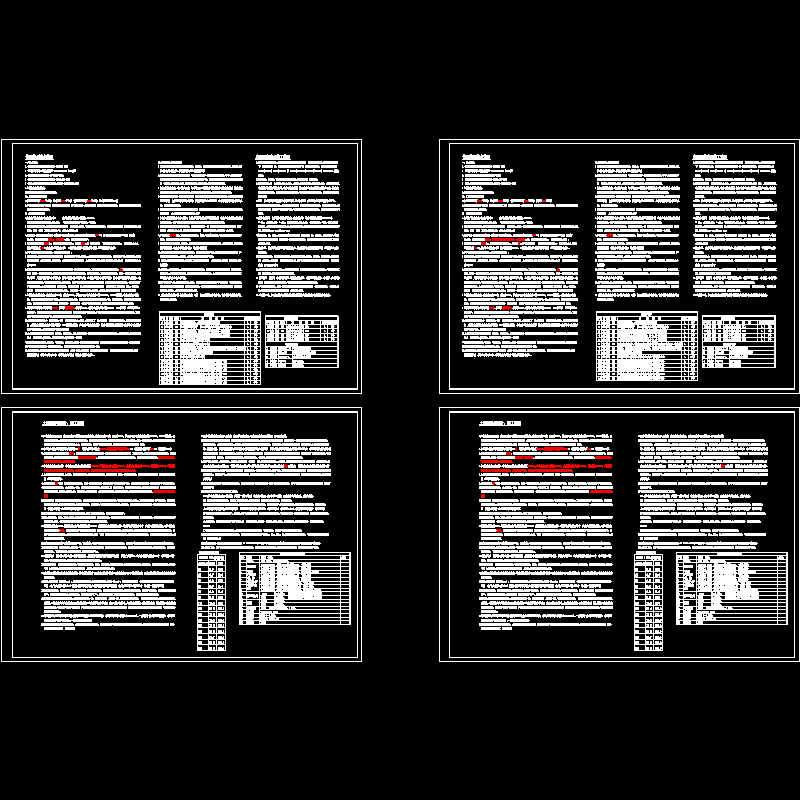

空调设计说明
-
土壤热泵空调系统小室环路连接平面图
-
主机房空调设备基础平面图
-
小室大样图
-
空调系统小室环路连接平面图
-
空调系统布孔小室定位平面图
-
土壤源热泵空调主机房流程图
-
主机房空调管道平面图
-
......
附件详情
一、项目概要：
1.本区空调总面积91875平方米，其中住宅84203平方米，商业及公用面积7672平方米，住宅数量统计为372套。
2.该资料为热泵系统专项设计，包括热泵主机房工艺、土壤换热器；配合热泵机房自控设计......
二、冷热源：
空调冷热源采用土壤源热泵，机组设在地下热泵主机房，夏季空调冷冻水为7/12℃，冬季空调循环热水为45/40℃。
土壤源热泵主机采用1台高温高效螺杆土壤源热泵机组，3台高效螺杆土壤源热泵机组......
三、土壤源热泵系统：
土壤换热器按冬季供热计算，夏季不足部分有冷却塔负担，机组采用高效螺杆土壤源热泵机组，夏季空调冷冻水为7/12℃，冬季空调循环热水为45/40℃。土壤换热器温度：冬季7/4℃，夏季30/35℃；机组均采用工作压力1.2MPa，冬夏季、蒸发器、冷凝器在设计工况阻力均不大于0.1MPa。机组满足一次泵变流量自控要求......
编制于2010年 图纸共49张。

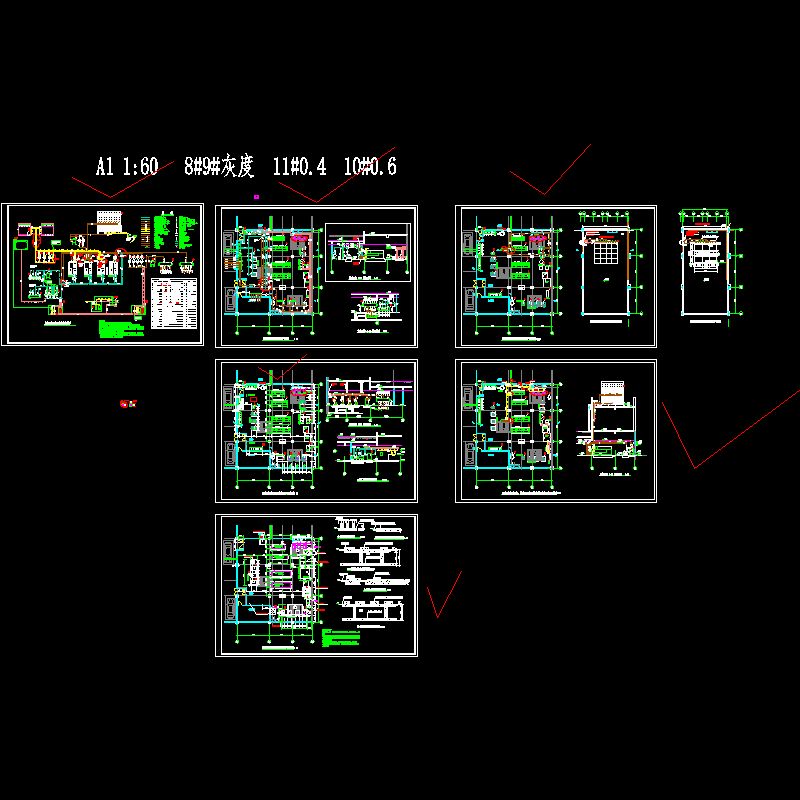

热泵主机房流程图
小室大样图
空调系统小室环路连接平面图
小室剖面图
01说明_t3.dwg
02东北地块冷冻机房.dwg
02西1冷冻机房(修改）2013_t3.dwg
03北住宅区布孔定位平面图_t3.dwg
04北住宅区布孔连接图_t3.dwg
05北住宅区干管连接平面图修改后.dwg
06北区布孔-小室大样图_t3.dwg
北区小室集分水器图.dwg

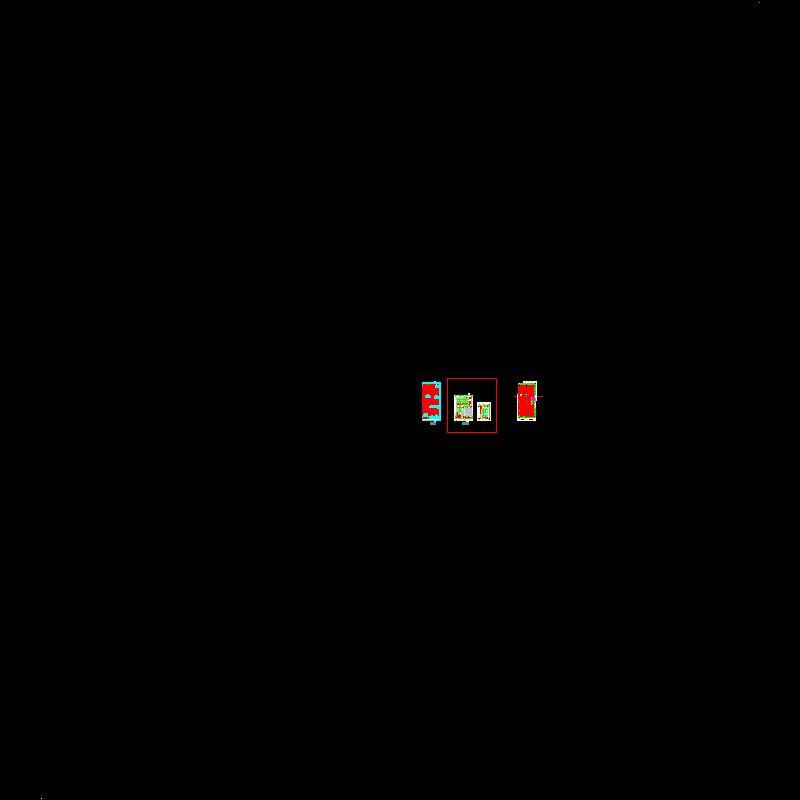

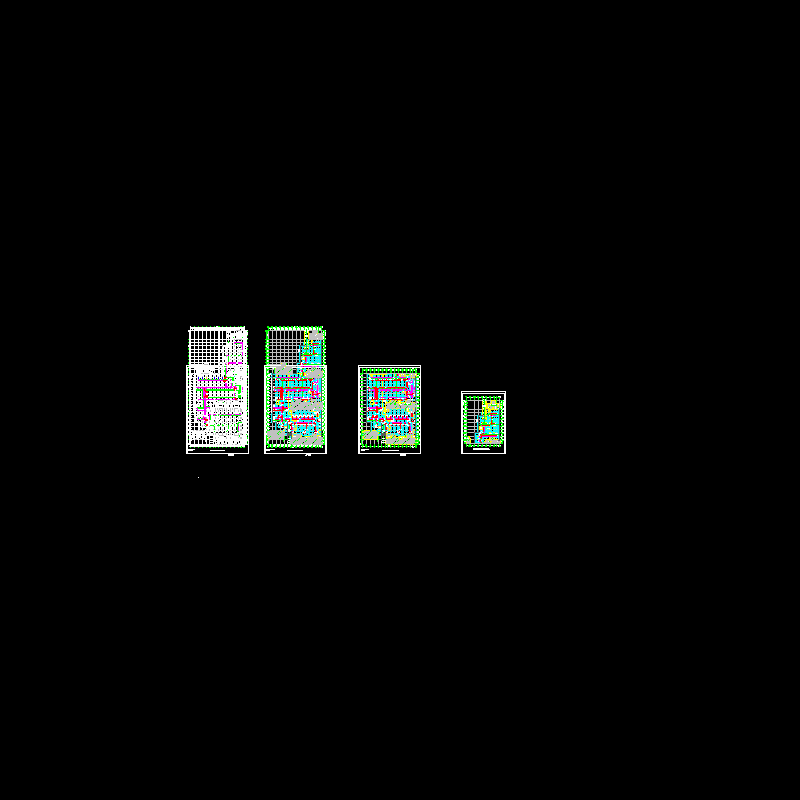

设备基础修改图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
