91875平米综合建筑体土壤源热泵机房设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑设计面积:91875平方米
  • 图纸设计深度:施工图
  • 参考图纸:49张
  • 设计年代:近代
  • 设计内容:冷热源,机房
  • 冷热源:水地源热泵
  • 项目所在地:河南

附件详情

  • 空调设计说明
  • 土壤热泵空调系统小室环路连接平面图
  • 主机房空调设备基础平面图
  • 小室大样图
  • 空调系统小室环路连接平面图
  • 空调系统布孔小室定位平面图
  • 土壤源热泵空调主机房流程图
  • 主机房空调管道平面图
  • ......

附件详情

一、项目概要:
1.本区空调总面积91875平方米,其中住宅84203平方米,商业及公用面积7672平方米,住宅数量统计为372套。
2.该资料为热泵系统专项设计,包括热泵主机房工艺、土壤换热器;配合热泵机房自控设计......
二、冷热源:
空调冷热源采用土壤源热泵,机组设在地下热泵主机房,夏季空调冷冻水为7/12℃,冬季空调循环热水为45/40℃。
土壤源热泵主机采用1台高温高效螺杆土壤源热泵机组,3台高效螺杆土壤源热泵机组......
三、土壤源热泵系统:
土壤换热器按冬季供热计算,夏季不足部分有冷却塔负担,机组采用高效螺杆土壤源热泵机组,夏季空调冷冻水为7/12℃,冬季空调循环热水为45/40℃。土壤换热器温度:冬季7/4℃,夏季30/35℃;机组均采用工作压力1.2MPa,冬夏季、蒸发器、冷凝器在设计工况阻力均不大于0.1MPa。机组满足一次泵变流量自控要求......

图纸共49张。

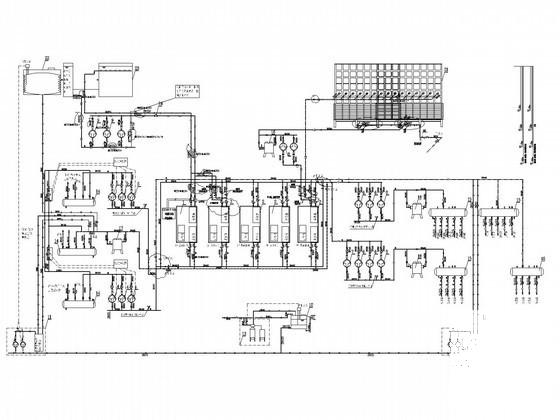

热泵主机房流程图

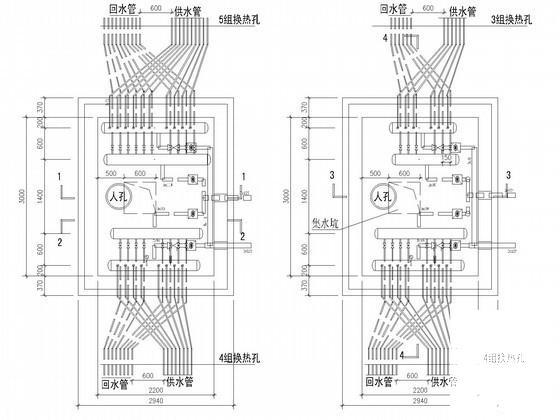

小室大样图

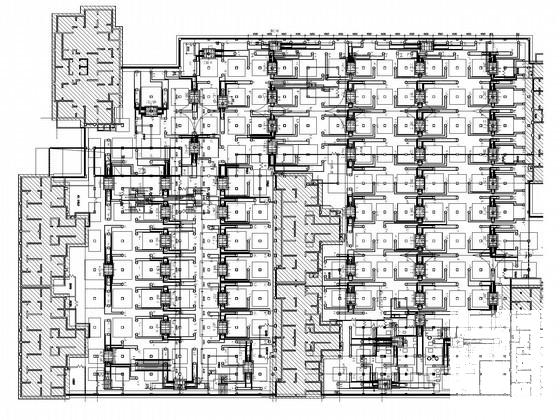

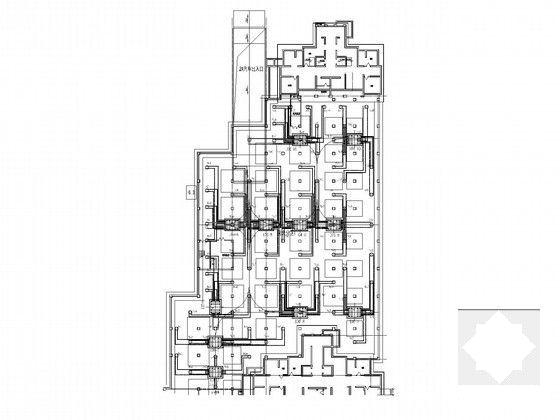

空调系统小室环路连接平面图

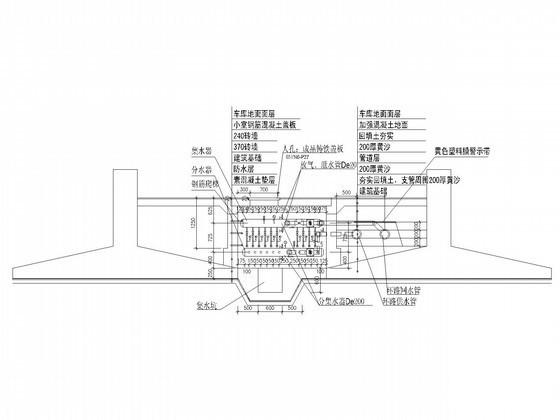

小室剖面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 土壤源热泵设计 - 1
    土壤源热泵设计 - 1
  • 土壤源热泵设计 - 2
    土壤源热泵设计 - 2
  • 土壤源热泵设计 - 3
    土壤源热泵设计 - 3
  • 土壤源热泵设计 - 4
    土壤源热泵设计 - 4
  • 土壤源热泵设计 - 5
    土壤源热泵设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
