一、项目概要
用地面积220.49公顷，合3307亩，共分为19个地块。原始地貌属滩涂、湿地、水塘，现经人工填土整平，地势略有起伏。
本项目基坑坡顶边线周长约678m，设地下室1层，基础形式为管桩基础。
根据相关规范和基坑深度、周边环境等，基坑安全等级按三级考虑，基坑侧壁重要性系数γ0=0.9。场地内拟建建筑物±0.00m相对标高相当于绝对标高5.30m。
场地内无管线通过，施工期间对基坑周边约15m范围内的所有临时管线进行监测。
二、工程地质
场地位于琼北新生代断陷盆地南翼，盆地内部受近东西向的马袅～铺前断裂和北西向的海口～云龙断裂、长流～仙沟断裂切割。
在本次勘察55.30m深度范围内，场地地层为人工填土（Qml）、第四系全新统海相沉积土（Q4m）、第四系下更新统海相沉积土（Q4m）及第三系上新统海相沉积土（N2m）。根据地层性特征和沉积新老关系从上而下划分为六个工程地质层。

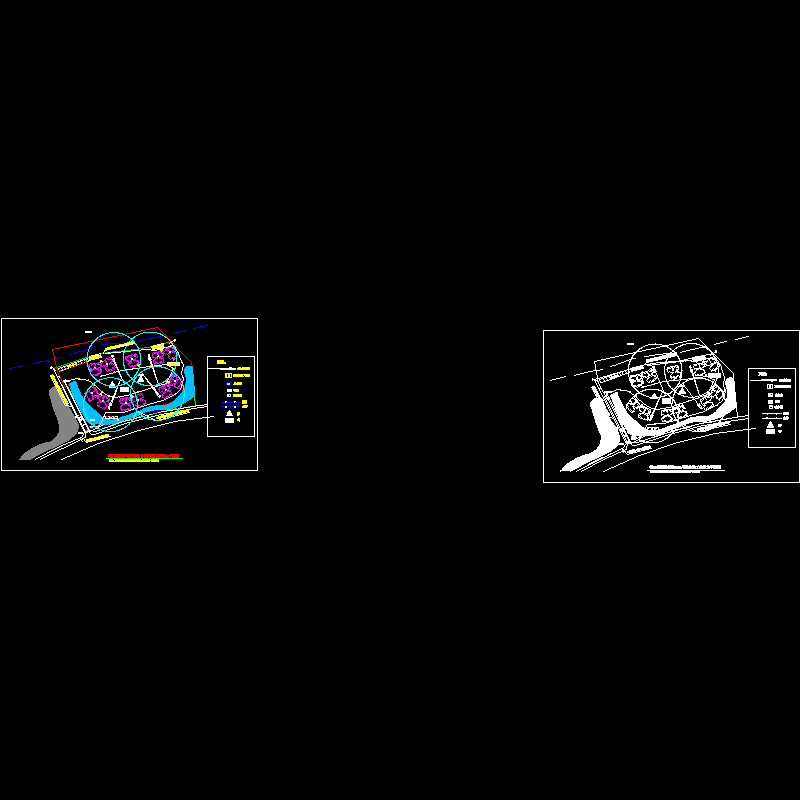

施工布置总平面图
勘察钻孔平面图

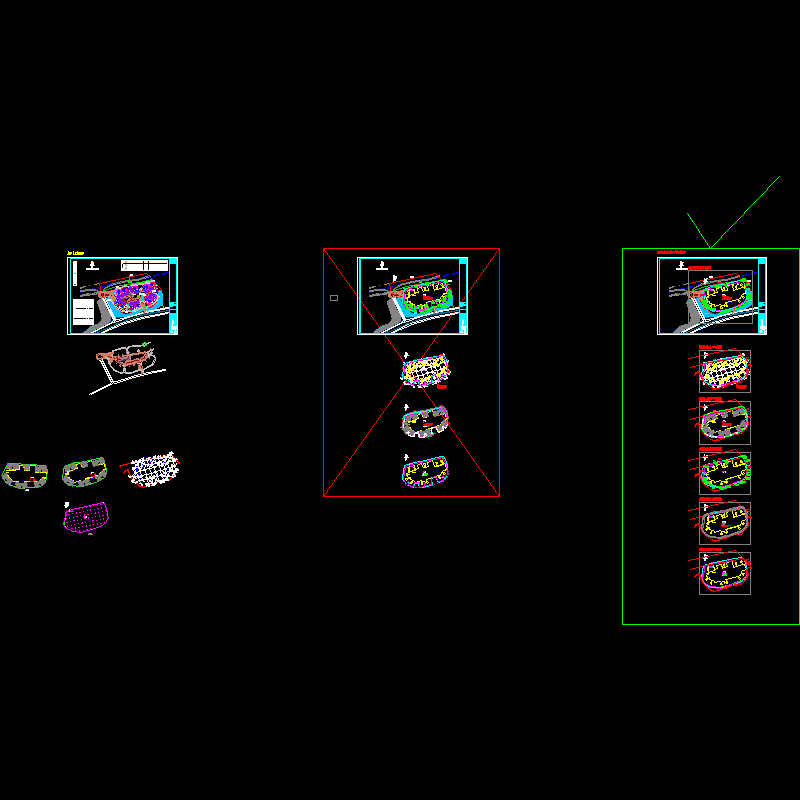

基坑支护平面图
基坑排水系统图

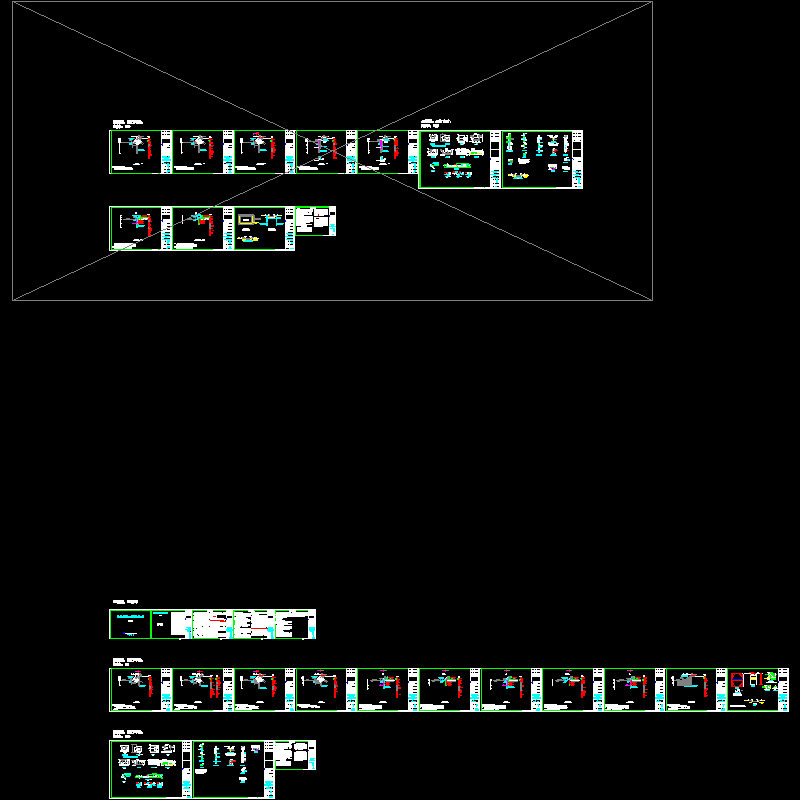

基坑支护剖面图1
大样图
大样图2
0601地块基坑平面图201501008.dwg
0601地块基坑设计说明+剖面图20151008.dwg

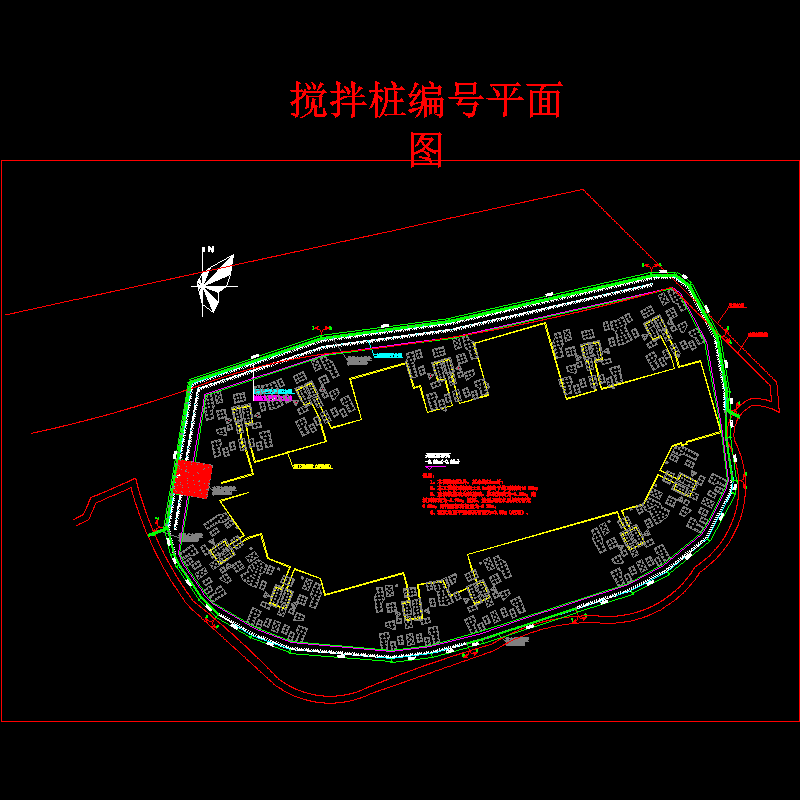

0601地块搅拌桩编号平面图201501008 - 副本_t3.dwg
总平面布置图.zip.dwg
以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
