一份23层产品加工中心给排水消防CAD施工图纸（消防炮）(自喷系统原理图)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：23层
• 图纸设计深度：施工图
• 参考图纸：48张
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 消防设计：室外消火栓系统,室内消火栓系统,消防炮系统
• 供水分区：三区
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房,卫生间
• 项目所在地：江苏

附件详情

• 给排水设计总说明

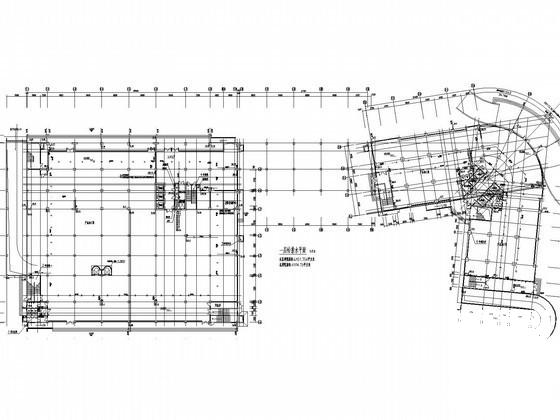

• 给排水平面图
• 自喷平面图
• 消火栓系统原理图
• 自喷系统原理图
• 冷水给水系统原理图
• 排水系统原理图
• 热水系统原理图
• 卫生间大样图
• 水泵房大样图
• 集水井排水系统原理图
• 消防炮系统原理图

附件详情

该项目由1号楼、2号楼两栋高层及地下室停车库组成。
共48张。

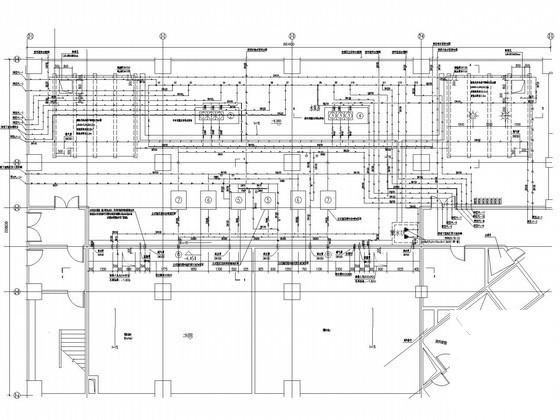

泵房大样图

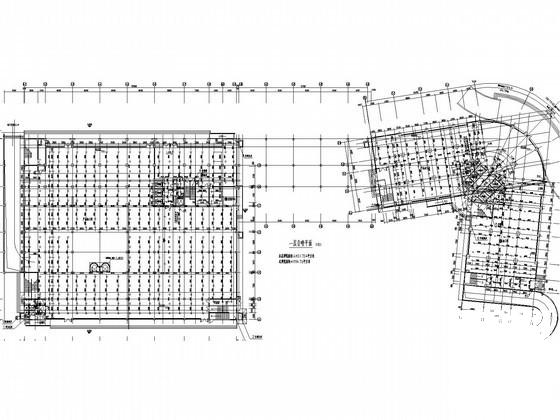

喷淋平面图

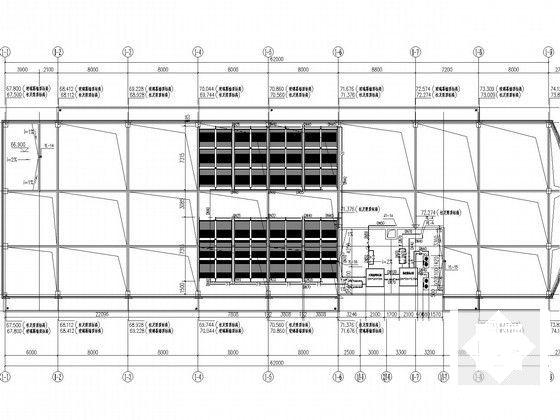

屋顶平面图

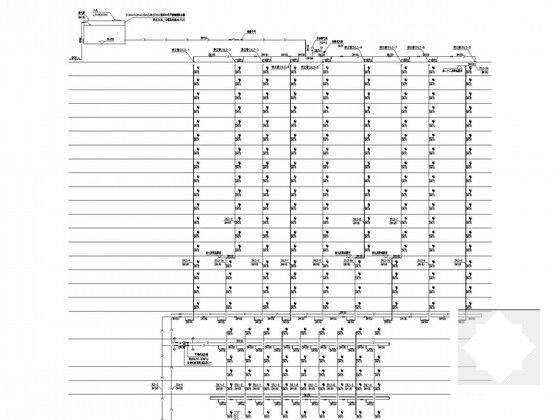

消火栓系统原理图

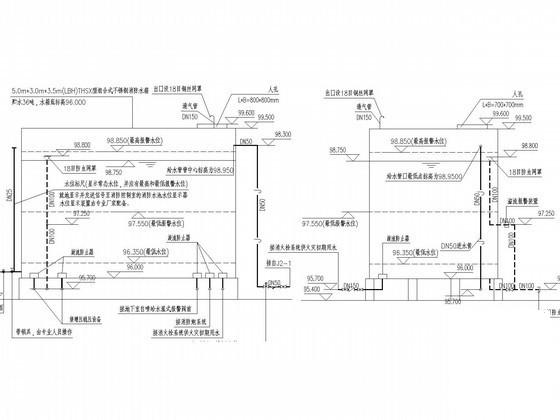

水箱剖面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
