76935平米4层采购中心净菜加工给排水施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:工业建筑
  • 建筑层数:多层建筑
  • 建筑设计面积:76935平方米
  • 建筑高度:22.5m
  • 地上楼层:4层
  • 地下楼层:1层
  • 设计阶段:施工图设计
  • 供水方式:水池水塔
  • 供水分区:无
  • 污废水排水体制:分流
  • 设计内容:给水系统,循环冷却水系统,污水排水系统,废水排水系统,雨水排水系统,消火栓系统,喷淋系统
  • 地下室:其它
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 首页

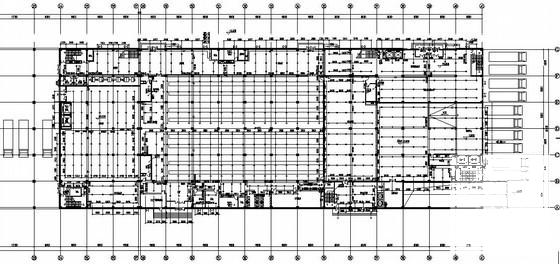

  • 给排水消防平面图
  • 自动喷水平面图
  • 生活给水轴测图 冷却水循环原理图
  • 系统原理图
  • 消火栓轴测图
  • 制冷机房放大图
  • 卫生间给排水放大图

附件详情

建筑层数:地上4层,地下1层。建筑面积:76935平方米 ,建筑高度22.500m。设计范围为生活给水系统、排水系统、雨水系统、循环冷却水系统、消火栓给水系统、自动喷水系统及室内灭火器设置。
图纸23张

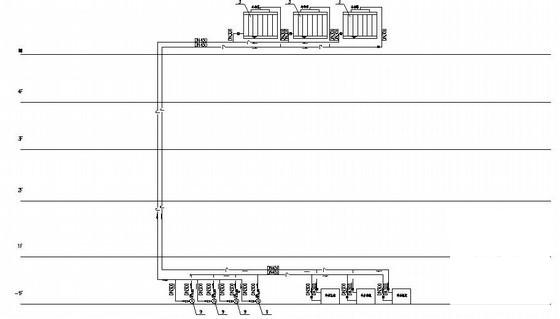

循环冷却水系统原理图

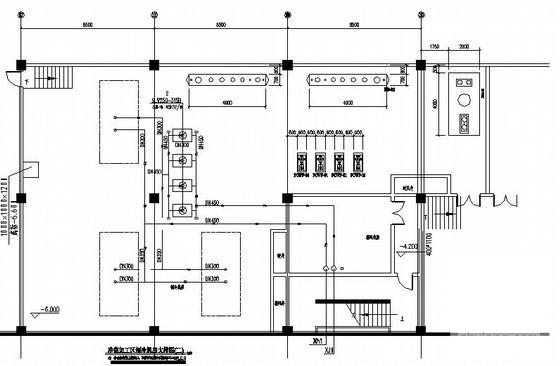

制冷机房放大图

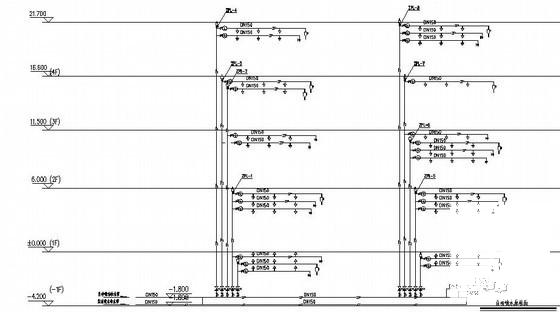

自动喷水原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 加工中心图纸 - 1
    加工中心图纸 - 1
  • 加工中心图纸 - 2
    加工中心图纸 - 2
  • 加工中心图纸 - 3
    加工中心图纸 - 3
  • 加工中心图纸 - 4
    加工中心图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
