一份5层敬老院给排水消防CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：其他
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 消防设计：室内消火栓系统
• 排水体制：污废合流
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：安徽

附件详情

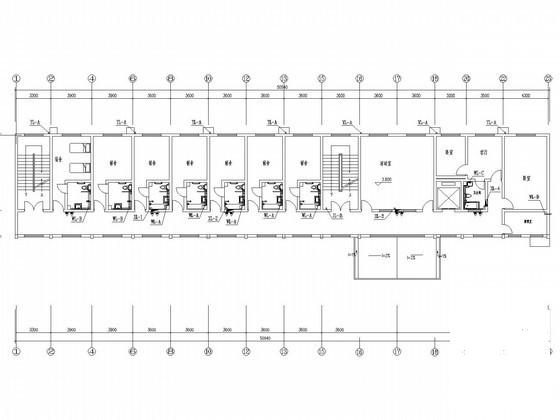

• 给排水及消防平面图
• 水箱剖面图
• 室内消火栓系统图
• 雨水排水系统图
• 卫生间排水系统图
• 卫生间给水系统图
• 卫生间详图
• 卫生间热水系统图

附件详情

该项目建筑面积2518.85平方米，建筑层数五层，建筑高度16米。该项目设有生活给水系统、生活污水系统、雨水系统、室内消火栓系统、灭火器配置
，共8张。

热水给水系统图

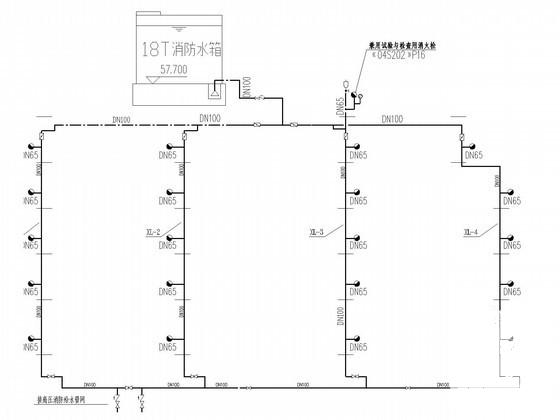

室内消火栓系统图

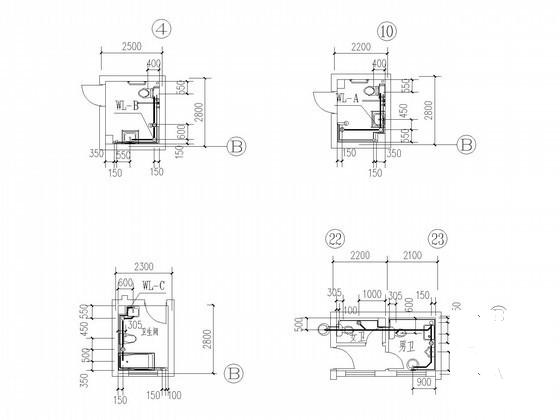

卫生间详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
