钢框架及门式刚架结构CAD节点详图纸2017

该附件是 钢框架及门式刚架结构 节点详图 (CAD) ,出图时间是,共图纸2张。
内容包含:屋脊处檩条连接节点、屋面檩条连接节点、连续檩条构造示意图、檐口连续檩条构造示意图、隅撑连接节点、屋面檩条檩托大样、屋面洞口加强大样、采光带两侧封边檩条与屋面檩条连接节点、檩间拉条连接节点、斜拉条与檩条中部连接节点、垫片大样、斜拉条与墙檩中部连接节点、墙檩檩托安装节点、墙梁与圈梁连接节点、门洞处结构连接节点、窗洞处结构连接节点、墙上洞口附加墙梁布置图、女儿墙节点、墙梁与刚架角柱连接节点、墙梁与刚架边柱连接节点、屋面典型钢节点、柱脚 节点详图 、锚栓构造图、钢梁与圆钢管柱刚性连接节点、梁与梁铰接连接节点、圆管柱现场拼接节点、钢梁与钢柱刚性连接尺寸表、梁与梁铰接连接节点表...
图纸完整,各个细部构造、节点大样清晰,方便直接选用或者借鉴。

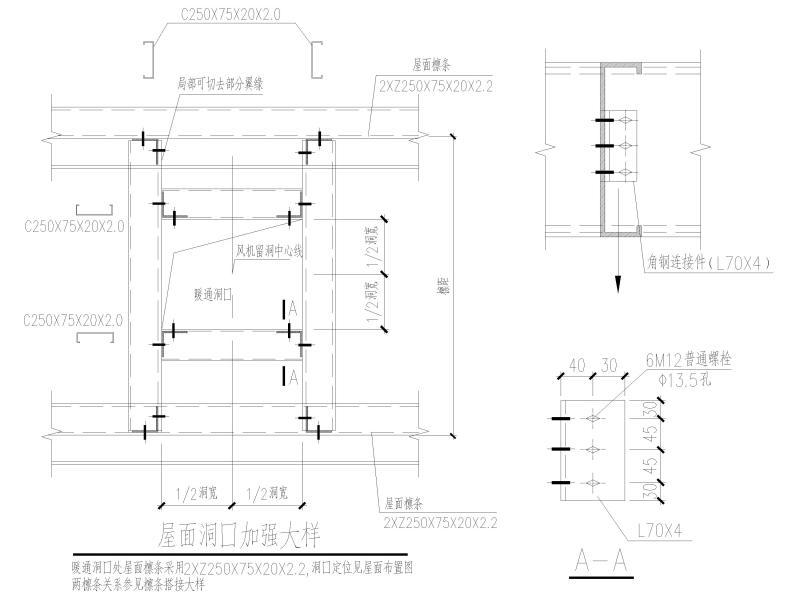

屋面洞口加强大样

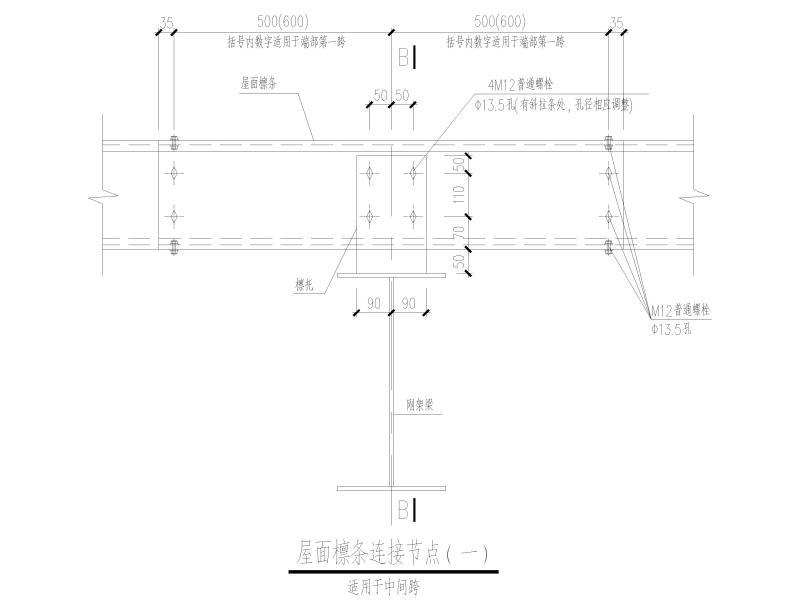

屋面檩条连接节点

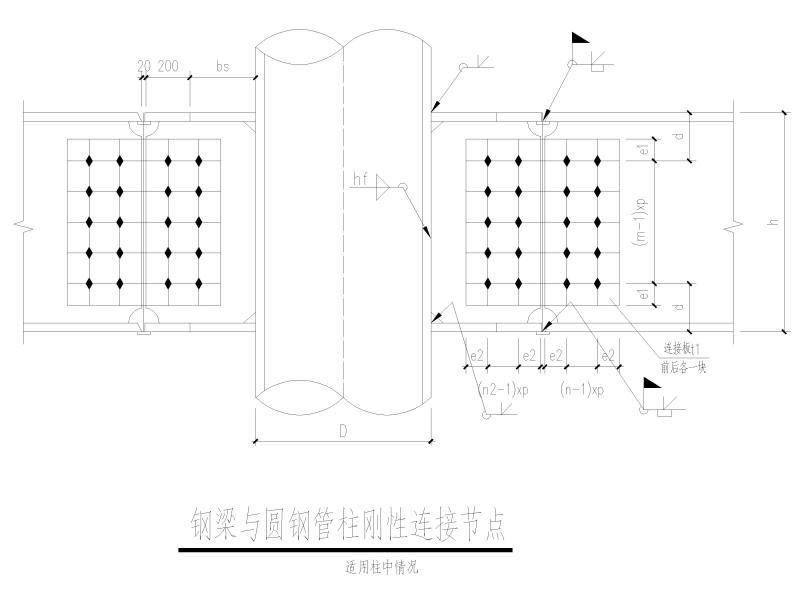

钢梁与圆钢管柱刚性连接节点

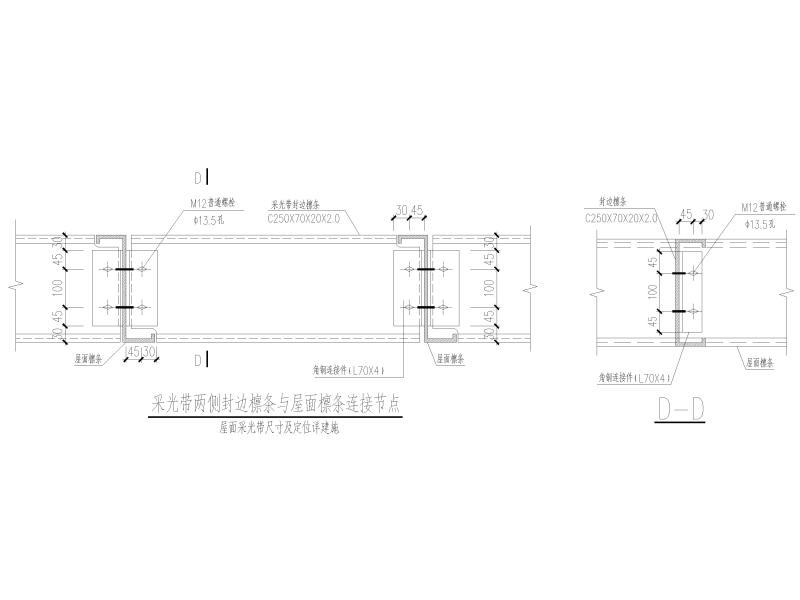

采光带两侧封边檩条与屋面檩条连接节点

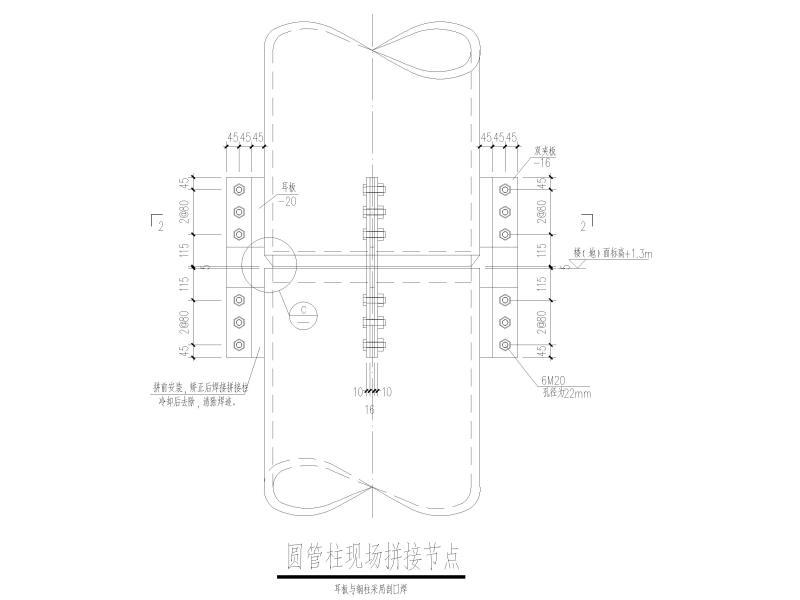

圆管柱现场拼接节点

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 结构节点详图 - 1
    结构节点详图 - 1
  • 结构节点详图 - 2
    结构节点详图 - 2
  • 结构节点详图 - 3
    结构节点详图 - 3
  • 结构节点详图 - 4
    结构节点详图 - 4
  • 结构节点详图 - 5
    结构节点详图 - 5
以上是部分截图,请下载附件后查看完整高清内容
