21层框剪结构行政后勤楼结施CAD施工图纸2019

  • 建筑类别:办公,餐饮,其他
  • 建筑高度类型:高层建筑
  • 建筑地上层数:6、21层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 特种结构:水池
  • 基础形式 :桩基础
  • 结构安全等级:一级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.75kN/平方米
  • 地下室功能:人防,车库,商业,设备用房,其他
  • 参考图纸:91张
  • 设计年代:近代
该附件是 21层框剪结构行政后勤楼结施图 ,出图时间是8月。
建筑概述:行政后勤楼主体高度98米,基础埋深17.0米,裙房为6层。
附件内含:结构设计总说明、16G101-1梁板墙柱平法补充及调整、钻(冲)孔灌注桩设计说明、预应力混凝土管桩设计说明、人防结构设计总说明、各层墙柱定位图、各层墙柱配筋详图、各层结构平面布置及板配筋图、各层梁配筋图、行政楼型钢节点大样、学术报告中心大样、楼梯详图等,cad格式,共计图纸91张。

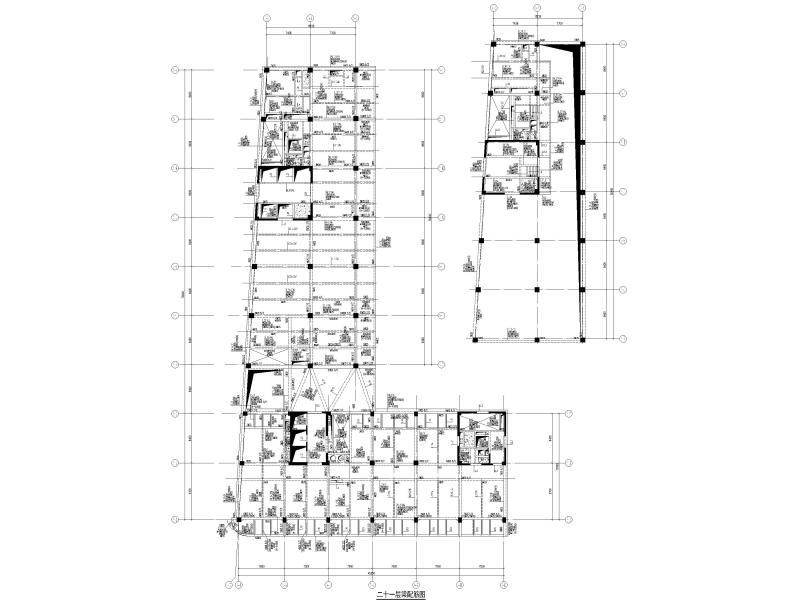

梁配筋图

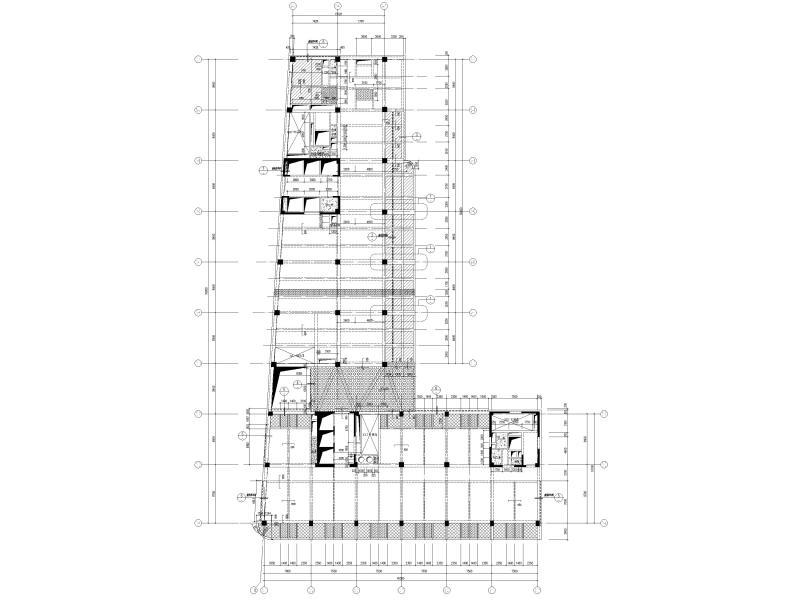

结构平面布置及板配筋图

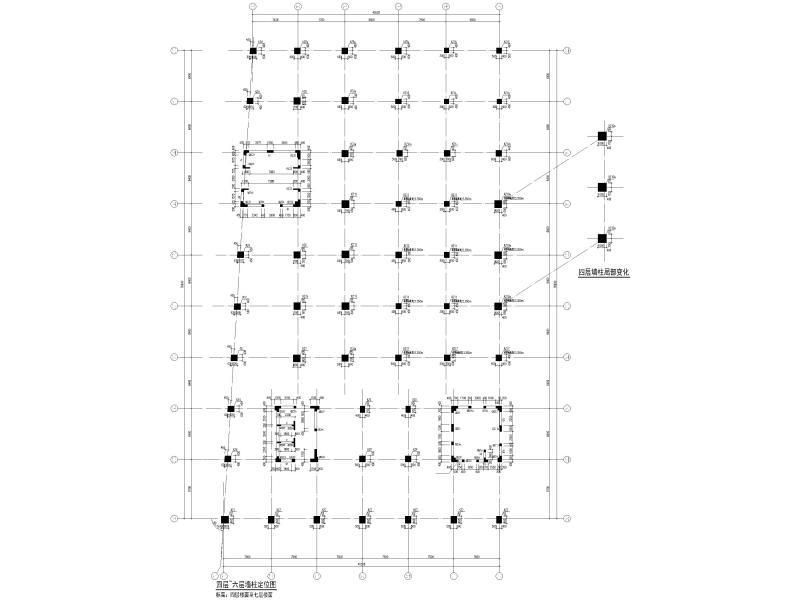

墙柱定位图

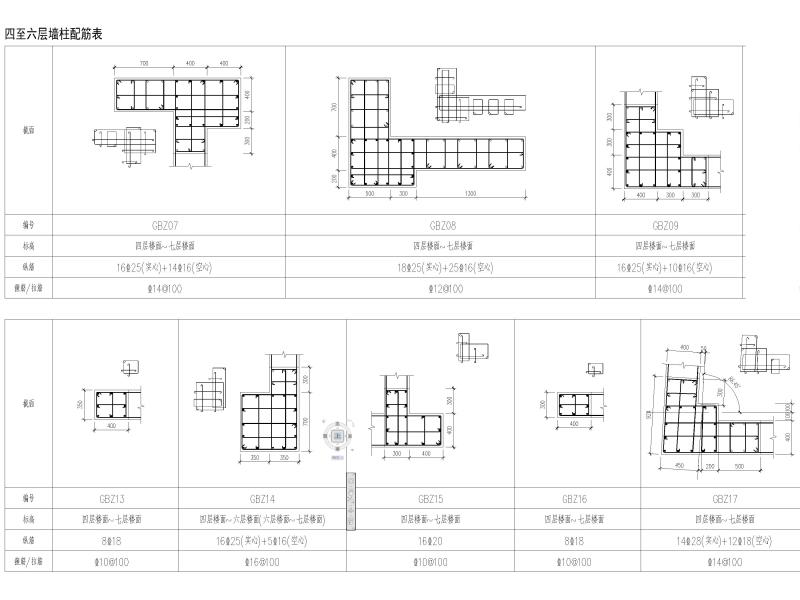

墙柱配筋详图

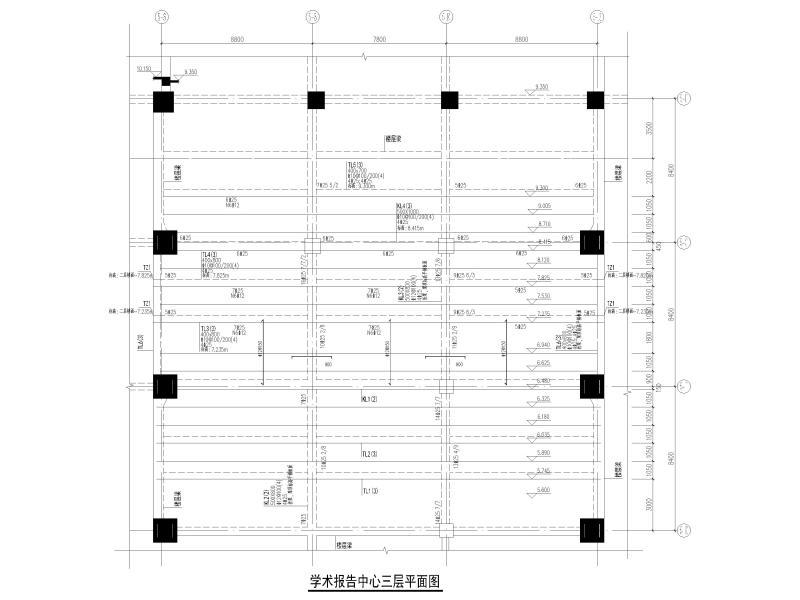

学术报告中心结构平面图
出屋面风井及烟道大样
悬挑梁钢筋搭接大样
楼梯结构平面图
型钢混凝土柱拼接大样
电梯吊钩详图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 框剪结构施工图纸 - 1
    框剪结构施工图纸 - 1
  • 框剪结构施工图纸 - 2
    框剪结构施工图纸 - 2
  • 框剪结构施工图纸 - 3
    框剪结构施工图纸 - 3
  • 框剪结构施工图纸 - 4
    框剪结构施工图纸 - 4
  • 框剪结构施工图纸 - 5
    框剪结构施工图纸 - 5
  • 框剪结构施工图纸 - 6
    框剪结构施工图纸 - 6
  • 框剪结构施工图纸 - 7
    框剪结构施工图纸 - 7
  • 框剪结构施工图纸 - 8
    框剪结构施工图纸 - 8
  • 框剪结构施工图纸 - 9
    框剪结构施工图纸 - 9
  • 框剪结构施工图纸 - 10
    框剪结构施工图纸 - 10
以上是部分截图,请下载附件后查看完整高清内容
