4层云计算数据中心暖通施工CAD图纸

设计详细说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:44280.9平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 送风方式:侧面送风,散流器送风
  • 项目所在地:北京
项目概要:
该项目位于北京市房山区窦店产业园区,南临规划北三街。分为南北两区,其中北区总建筑面积44280.9m2,地上4层,室外地面以上高度为24m,为云计算中心,监控中心和柴发机房,南区为办公楼及宿舍等,该资料范围仅为北区部分。

设计范围:
1.冷热源
2.空调、供暖、通风
3.防排烟及通风系统防火
4.热能动力
5.检测与监控

部分图纸展示:

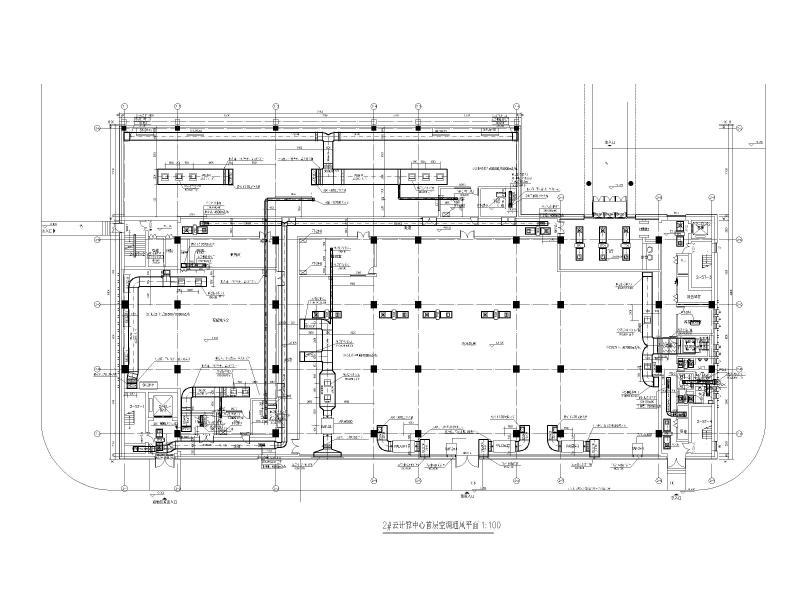

2#云计算中心首层空调通风平面

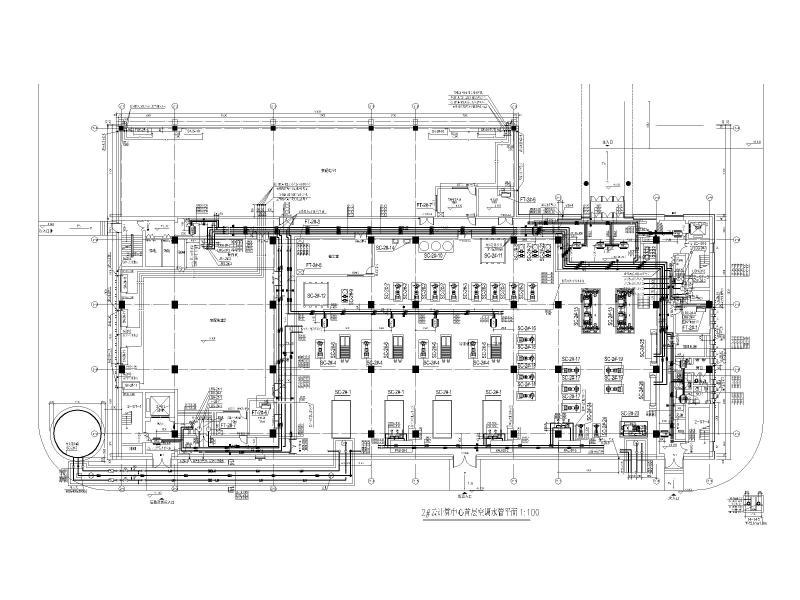

2#云计算中心首层空调水管平面

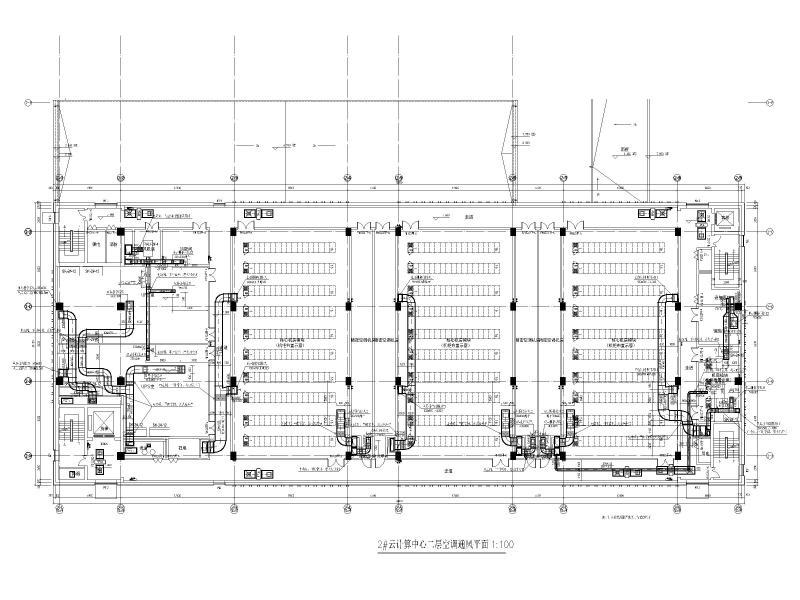

2#云计算中心二层空调通风平面

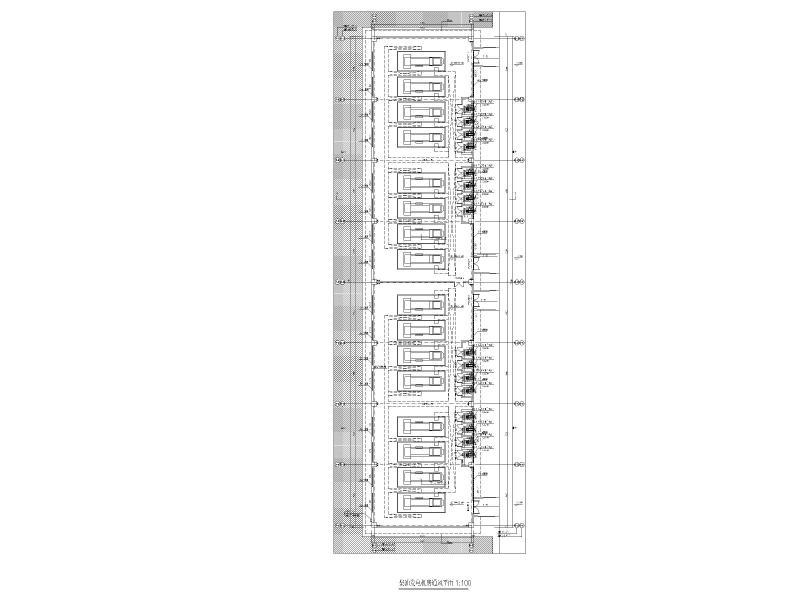

柴油发电机房通风平面

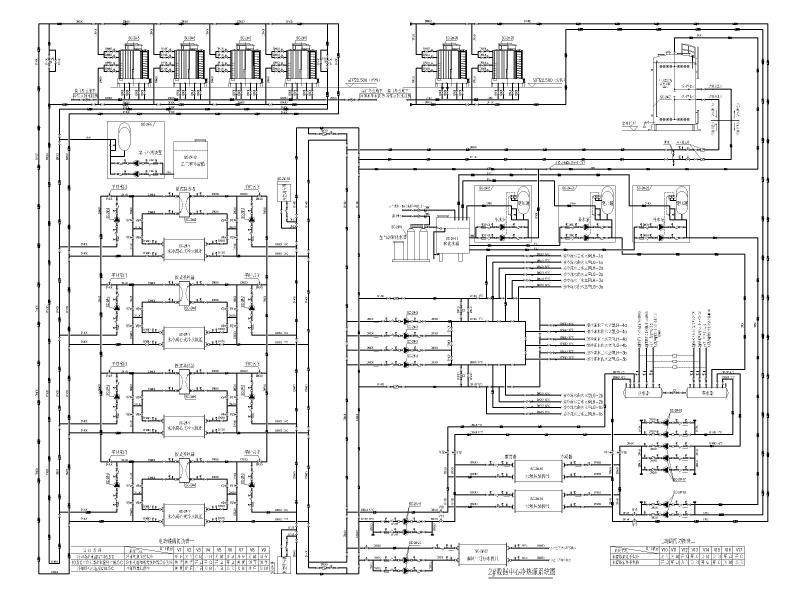

2#数据中心冷热源系统图
空调水立管图
空调水系统图
走廊排烟系统图及事故排风系统图
空调机房大样
冷冻机房大样一
