4层两江数据中心机房楼给排水施工CAD大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:21015平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,湿式灭火系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:雨污分流
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):15
  • 项目所在地:重庆
  • 设计详细说明:有
项目概要:
项目地块位于重庆两江新区水土工业园,总占地面积19760m2,建筑面积21015m2。机房楼建筑高度为22.3m;共4层,一层层高为6.9米,二三层为6米,屋顶房间层高为3.4米,为多层建筑。

设计范围:
该资料的主要内容包括:机房楼给水系统、排水系统、冷却水系统、消火栓系统、自动喷水系统、水喷雾系统、气体灭火系统及灭火器的布置。

图纸展示:
一层地板层气体灭火平面布置图

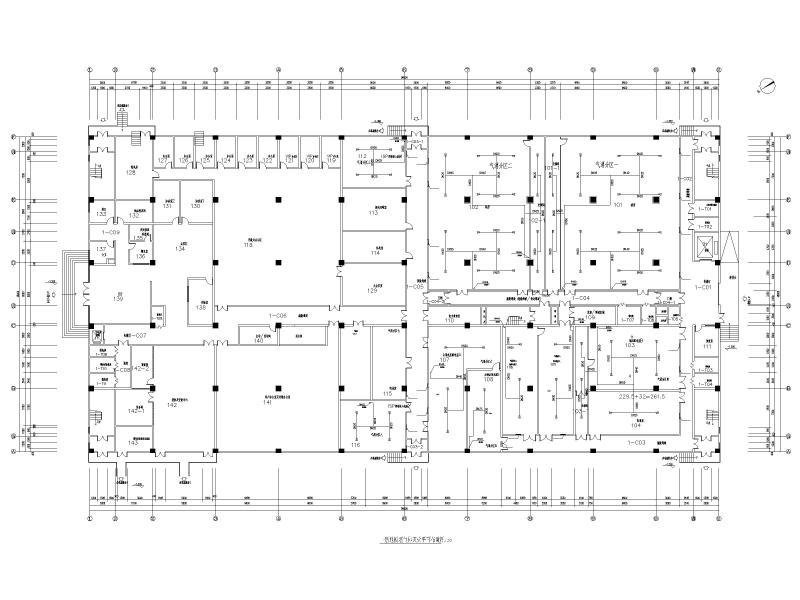

一层工作层气体灭火平面布置图

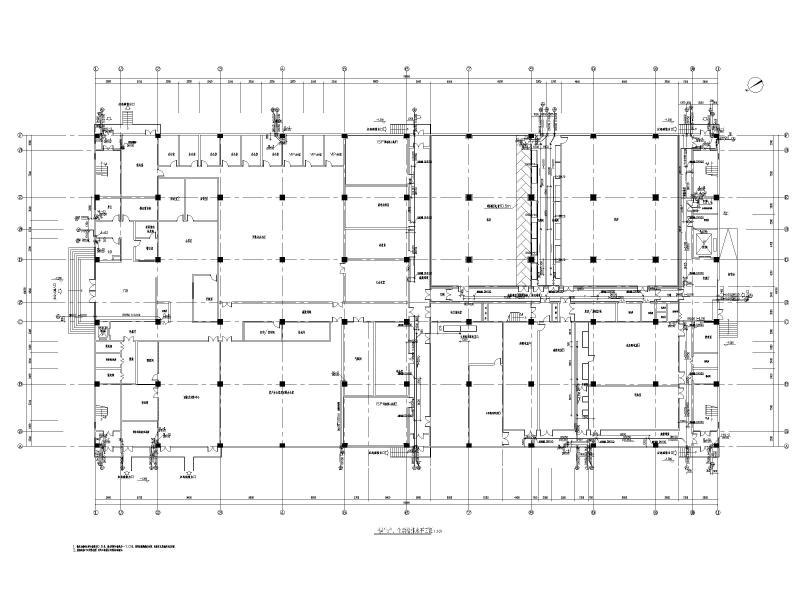

一层生产、生活给排水平面图

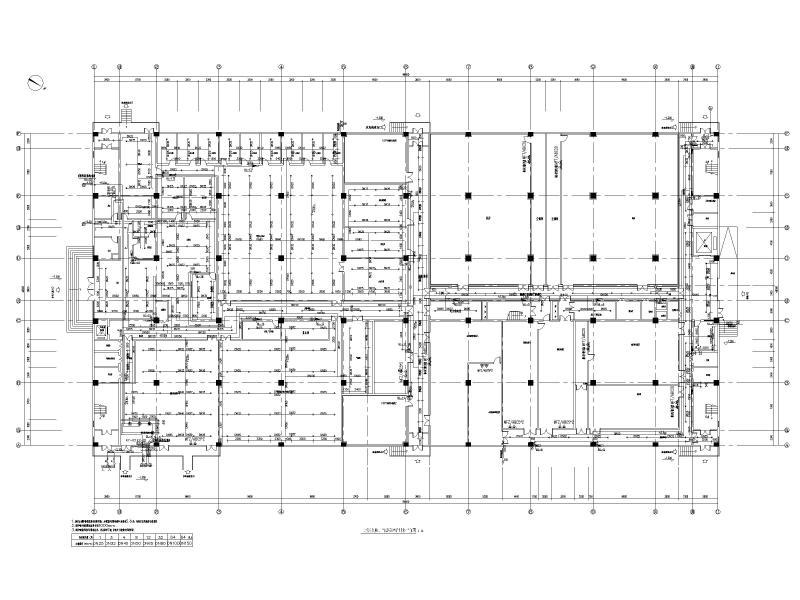

一层消火栓、自动喷淋给排水平面图

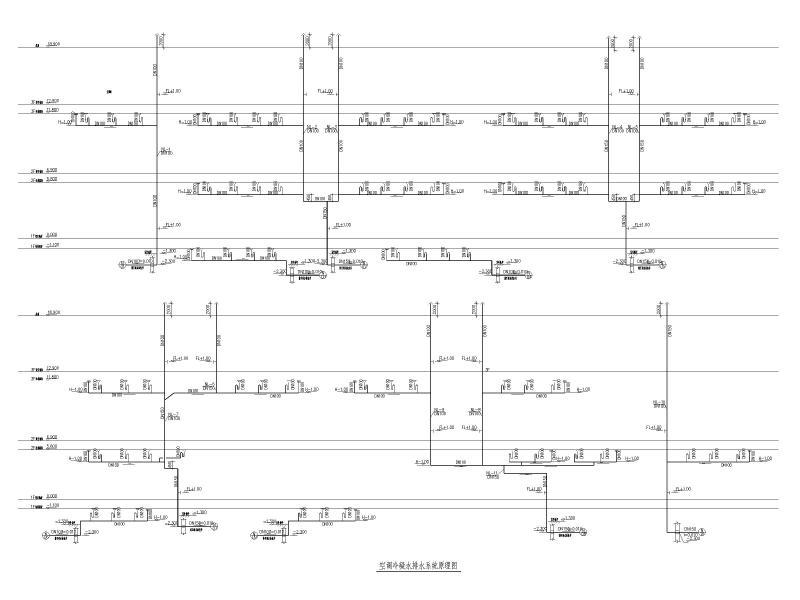

空调冷凝水排水系统原理图
组合分配系统四原理图
虹吸雨水系统图二
气体灭火安装大样图二
气体灭火系统图二
消防废水排水系统原理图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 给排水大样图 - 1
    给排水大样图 - 1
  • 给排水大样图 - 2
    给排水大样图 - 2
  • 给排水大样图 - 3
    给排水大样图 - 3
  • 给排水大样图 - 4
    给排水大样图 - 4
  • 给排水大样图 - 5
    给排水大样图 - 5
  • 给排水大样图 - 6
    给排水大样图 - 6
  • 给排水大样图 - 7
    给排水大样图 - 7
  • 给排水大样图 - 8
    给排水大样图 - 8
  • 给排水大样图 - 9
    给排水大样图 - 9
  • 给排水大样图 - 10
    给排水大样图 - 10
以上是部分截图,请下载附件后查看完整高清内容
