高层办公楼空调机房施工CAD大样图

附件详情

本机房夏季采用两台离心式冷水机组为空调系统提供 7/12℃冷水;高区采用板式换热器提供8/13℃冷水;
夏季负荷3800kw,冬季负荷2800kw.该资料包含施工说明,办公楼冷暖机房管道平面图,设备大样图,支架大样图等共五张图纸。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

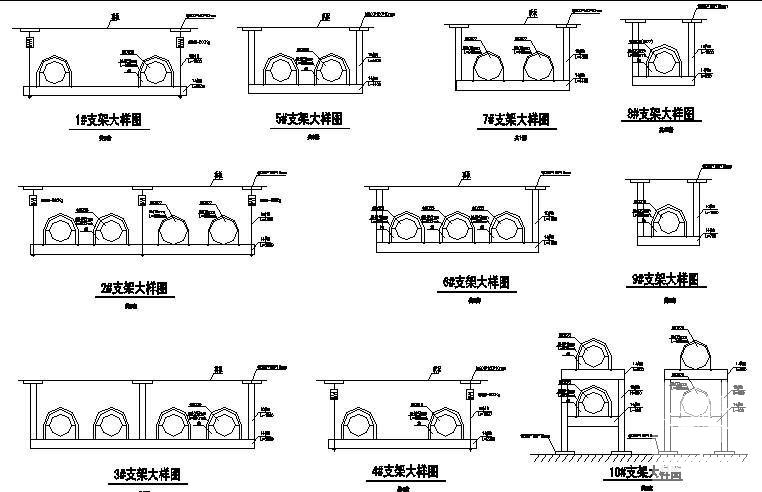

  • 办公楼空调机房 - 1
    办公楼空调机房 - 1

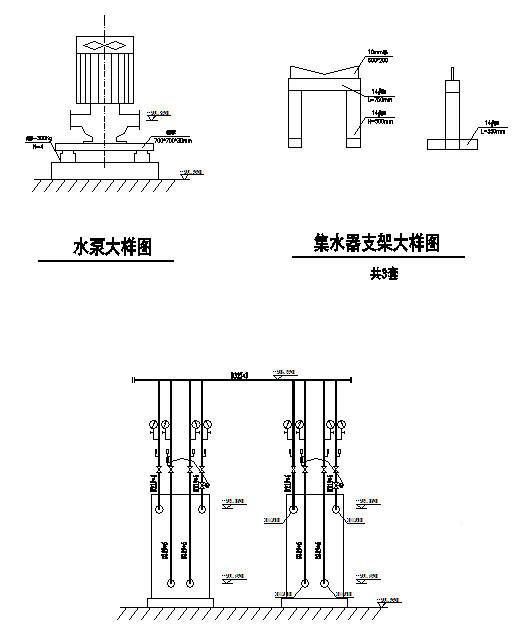

  • 办公楼空调机房 - 2
    办公楼空调机房 - 2
  • 办公楼空调机房 - 3
    办公楼空调机房 - 3
以上是部分截图,请下载附件后查看完整高清内容
