4层商业广场空调通风系统设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:28140.37平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计内容:空调,通风,采暖,冷热源
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:同程式
  • 送风方式:散流器送风
  • 项目所在地:内蒙古

附件详情

  • 暖通设计说明
  • 暖通空调设备表
  • 空调管道平面图
  • 地下室A区通风平面图
  • 地下室B区通风平面图

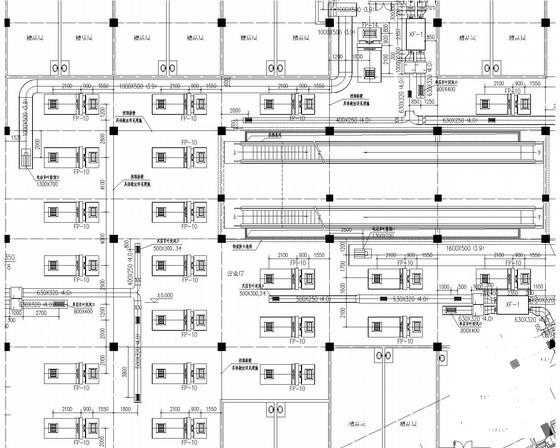

  • 空调通风平面图
  • 屋顶设备平面图
  • 空调水系统图
  • 风机盘管大样图
  • 屋顶风机安装示意图
  • 分集水器大样图
  • 制冷机房配管图
  • 制冷机房设备布置图
  • 冷热源系统原理图
  • ...

附件详情

一、项目概要:
总建筑设计面积:28140.37m2,建筑层数:地上4层,地下1层。建筑高度:20.72米...
二、冷热源:
1.地暖系统由西区换热站提供热源。
2.散热器系统由地下北侧换热泵房提供热源。
3.空调冷水由地下室制冷机房的两台螺杆式冷水机组提供...
三、采暖系统:
1.商业及超市供暖方式采用地板辐射供暖,车库供暖方式采用散热器供暖。
2.水系统采用同程式。地下一层和地上一层均为上供上回系统,地上二~四层为下供下回系统...
四、空调系统:
1.商场采用中央空调系统夏季制冷;系统采用新风加风机盘管系统,新风由各层的吊顶式热回收新风机提供。
2.最大空调冷负荷2177.854KW,冷指标156.2W/m2...

图纸共19张。

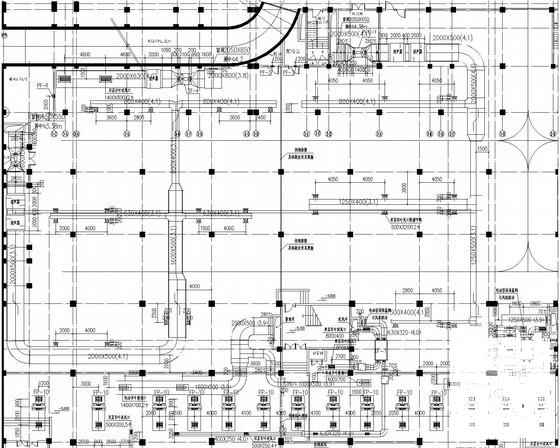

通风平面图

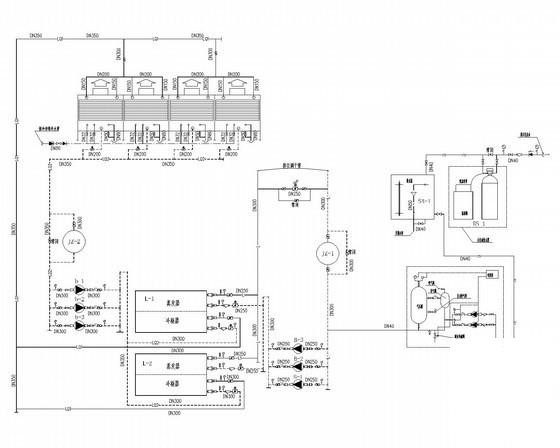

冷热源系统原理图

制冷机房配管图

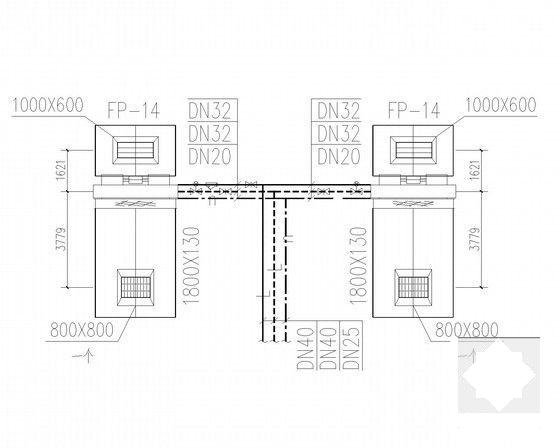

风机盘管大样图

空调水系统图

冷凝水排水系统图

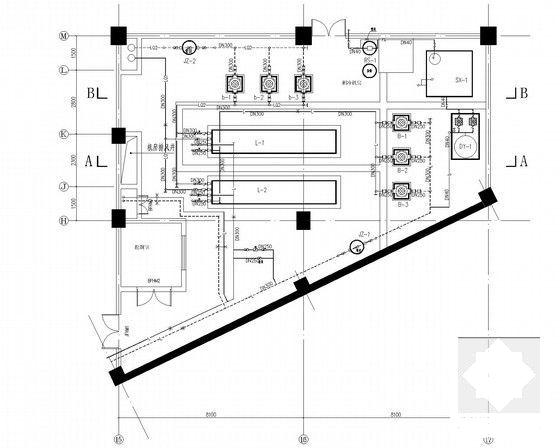

制冷机房设备布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 广场空调设计 - 1
    广场空调设计 - 1
  • 广场空调设计 - 2
    广场空调设计 - 2
  • 广场空调设计 - 3
    广场空调设计 - 3
  • 广场空调设计 - 4
    广场空调设计 - 4
  • 广场空调设计 - 5
    广场空调设计 - 5
  • 广场空调设计 - 6
    广场空调设计 - 6
  • 广场空调设计 - 7
    广场空调设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
