大学学堂空调通风CAD施工图纸

  • 设计详细说明:有
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计内容:空调
  • 冷热源:空气源热泵
  • 空调系统:全空气系统
  • 送风方式:条缝送风
  • 项目所在地:重庆

附件详情

在会堂大厅池座与舞台区域设置一套夏、冬冷热双供一次回风普通集中空调系统。该系统采用具有空气热湿与净化处理等功能的组合式空调机组,池座区域采取舞台台口上方喷口送风、两侧墙下部回风的气流组织形式。舞台区域采取天桥平台下双侧对送、双侧墙面管嘴集中回风的气流组织形式。在会堂大厅楼座区域设置一套夏季供冷一次回风普通集中空调系统。该系统采用具有空气冷却、过滤功能的整体 装配式 空调机组。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

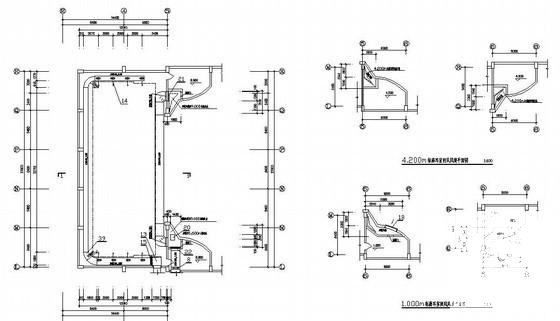

  • 通风空调施工图 - 1
    通风空调施工图 - 1

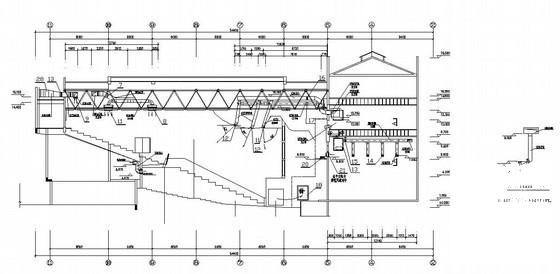

  • 通风空调施工图 - 2
    通风空调施工图 - 2

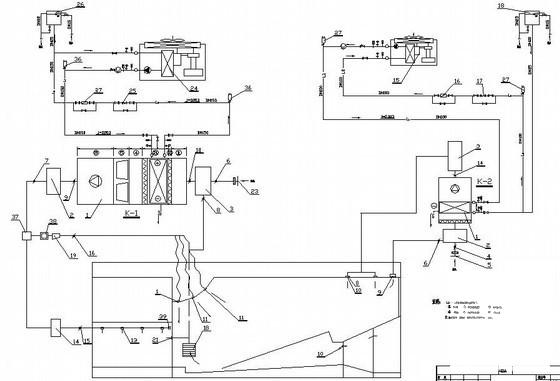

  • 通风空调施工图 - 3
