5层大学科研中心空调通风设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑设计面积:51960平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:旋流风口送风
  • 项目所在地:湖北

附件详情

  • 空调设计施工说明
  • 主要设备表
  • 空调机房大样图
  • 空调平面图
  • 地下通风平面图
  • 多联机系统图
  • 排烟系统图

附件详情

一、项目概要:
该项目为湖北省某大学科研中心,建筑面积51960平方米,地上5层,地下1层。分为4个楼区。
二、设计内容
1. 区域中央空调
180座报告厅采用变冷媒流量多联空调系统,新风通过全热交换器经与排风进行热交换后送入室内。采用风冷热泵型屋顶式空调机组。由吊顶旋流风口和侧下回风百叶建立起上送下回的气流组织。
石油博物馆采用柜式分体式接风管型空调机组。送风系统由送风风管、消声器、风阀和上
2. 机械通风系统
本实验楼通风系统为机械排风、自然补风。该项目实验室比较多,类型各异。根据具体情况设计了不同的排风方式,各房间主要设置了全面性排风系统(包括排气扇排风和屋面排风风机+吊顶排风口的排风系统......

,图纸共28张。





以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

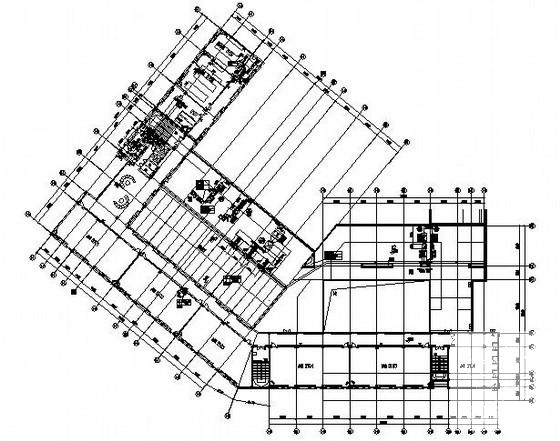

  • 空调大样图 - 1
    空调大样图 - 1

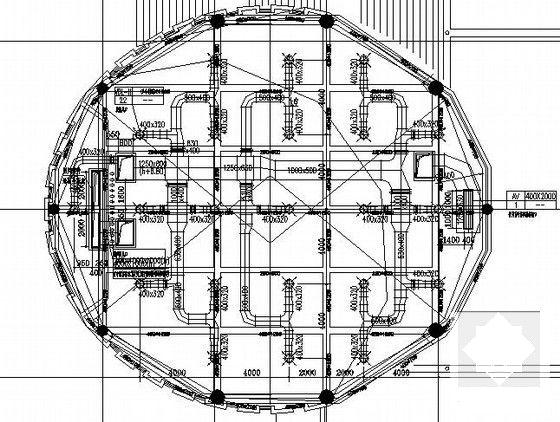

  • 空调大样图 - 2
    空调大样图 - 2

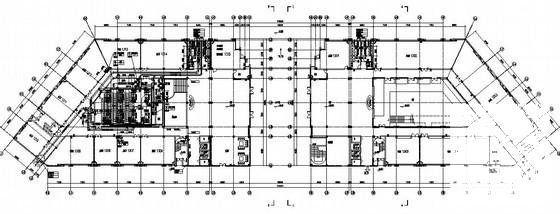

  • 空调大样图 - 3
    空调大样图 - 3

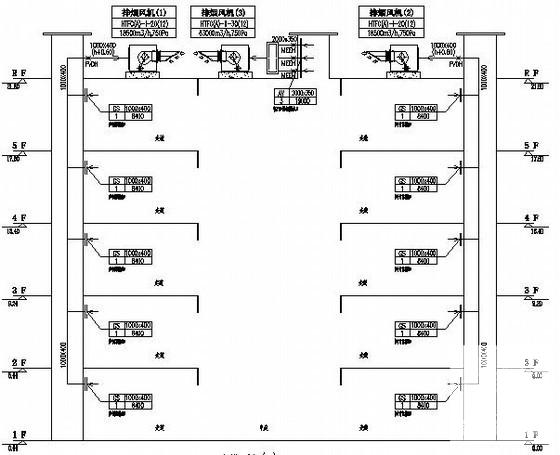

  • 空调大样图 - 4
    空调大样图 - 4

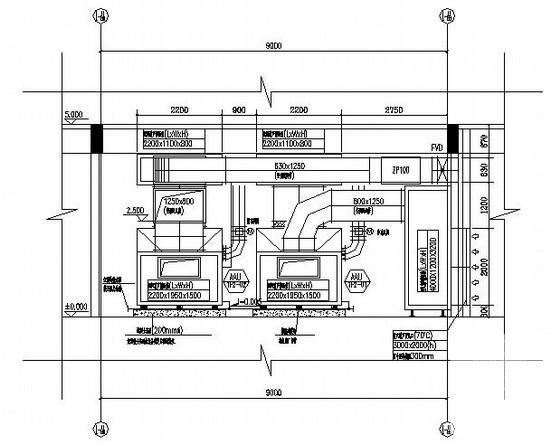

  • 空调大样图 - 5
    空调大样图 - 5
以上是部分截图,请下载附件后查看完整高清内容
