3层幼儿园水暖设计施工CAD大样图和总说明

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,其它
  • 冷热源:市政热网,太阳能
  • 采暖系统:散热器供暖
  • 特殊系统:给排水系统
  • 项目所在地:山东

附件详情

  • 暖施部分设计施工总说明
  • 水施部分设计施工总说明
  • 采暖及通风平面图
  • 水施平面图
  • 采暖系统图
  • 给排水系统图
  • 消火栓系统图
  • 太阳能系统流程图
  • 卫生间.更衣室给排水大样图

附件详情

稿件为山东济南某幼儿园采暖通风及给排水设计施工图纸;该项目为12班幼儿园,地上三层。首层设4个小班和晨检室、医保室、隔离室、值班室、厨房、洗衣房、配电室等辅助功能。二层设4个中班和办公室、音体室、储藏室等辅助功能。三层设4个大班、办公室、储藏室等辅助功能。
设计内容:该幼儿园的采暖、通风设计,以及给排水、消防设计。

,图纸共13张。

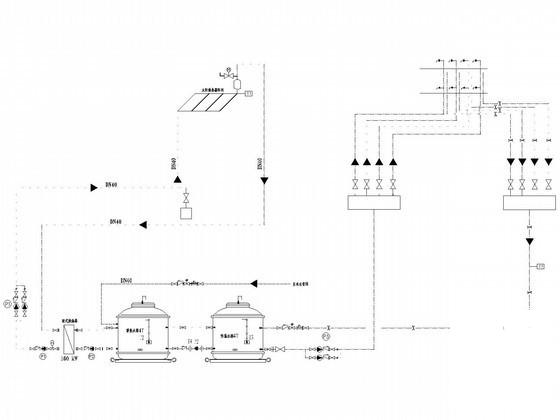

太阳能系统流程图

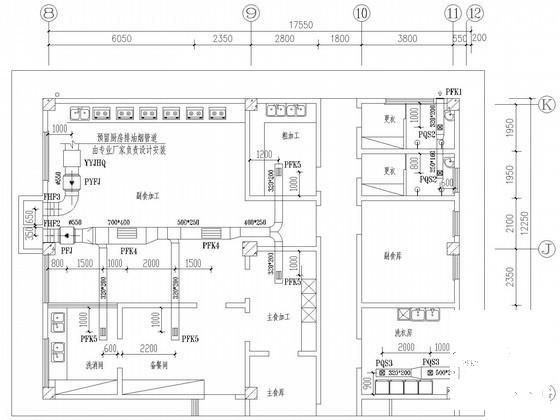

厨房部分通风平面图

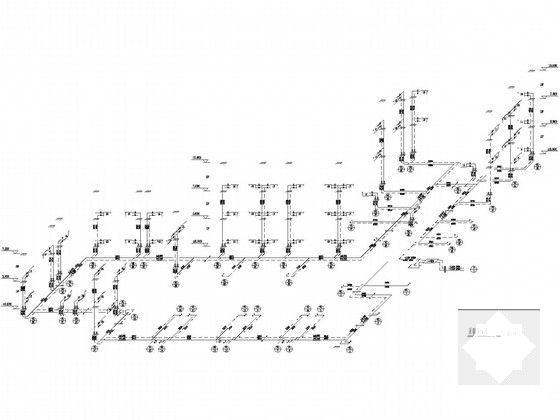

采暖系统图

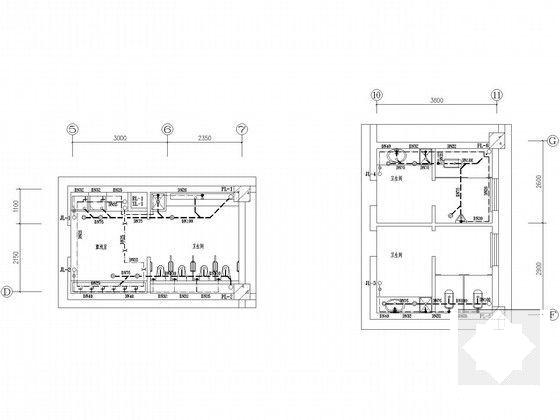

卫生间给排水大样图

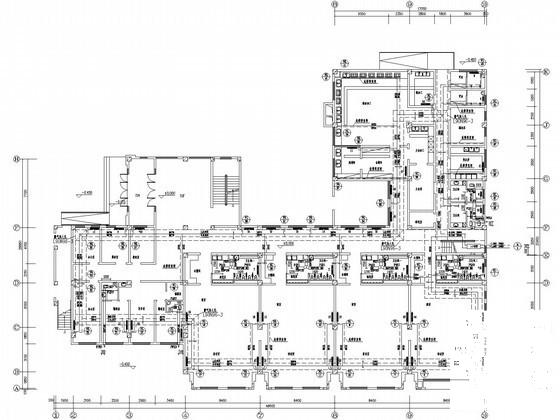

一层水施平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 太阳能系统设计 - 1
    太阳能系统设计 - 1
  • 太阳能系统设计 - 2
    太阳能系统设计 - 2
  • 太阳能系统设计 - 3
    太阳能系统设计 - 3
  • 太阳能系统设计 - 4
    太阳能系统设计 - 4
  • 太阳能系统设计 - 5
    太阳能系统设计 - 5
  • 太阳能系统设计 - 6
    太阳能系统设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
