六层住宅给排水施工图cad太阳能热水系统

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统,机房排水
  • 特殊系统:太阳能热水系统

附件详情

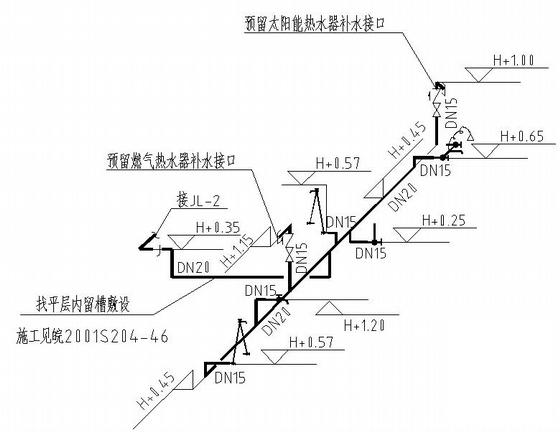

水表出户:该项目给水系统由设在底层的集中水表箱,实现分户供水。水表箱前给水管及水表井由自来水公司安装,表后管道由现场施工单位安装;分户水表集中设置在底层水表箱内,水表后给水管道通过设置在楼梯入户门附近两侧的套管由底层敷设至楼层各户。分户水表规格为DN15.楼梯间UPVC套管内的给水入户管需做保温。采用超细离心玻璃棉做保温,外包玻璃布,管外再包 0.50mm铝箔,参见03S401-51(III)型。热水系统:该项目热水系统顶层住户由电热水器、燃气热水器和太阳能热水器联合供给,热水管道和太阳能热水器冷热水接口安装到位

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

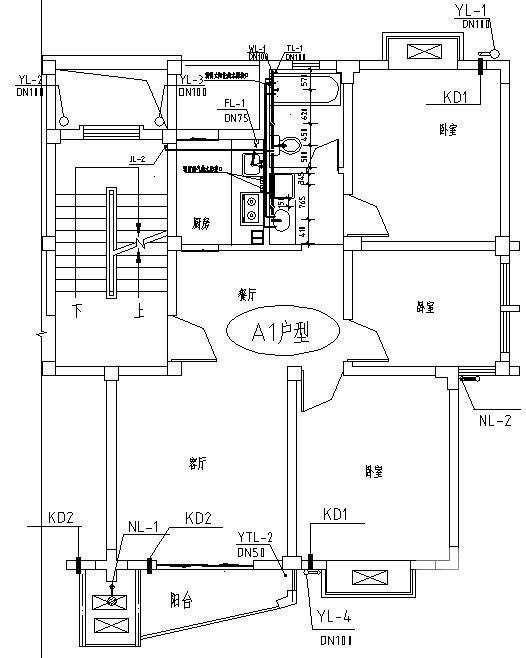

  • 住宅给排水施工图 - 1
    住宅给排水施工图 - 1

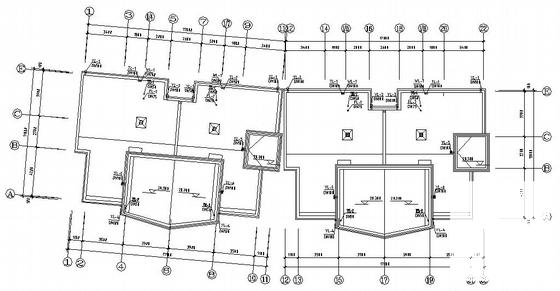

  • 住宅给排水施工图 - 2
    住宅给排水施工图 - 2

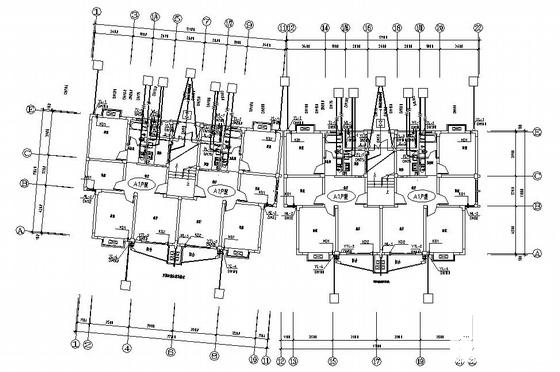

  • 住宅给排水施工图 - 3
