多层住宅楼给排水CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:14525.9平方米
  • 建筑地上层数:18层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:机房排水
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水,分区供水
  • 供水分区:两区

附件详情

该楼建筑面积14525.9m2,地下二层,地上十八层。平时地下一、二层为储藏间;建筑高度为58.70m;属二类高层居住建筑。本建筑给水系统分为两个区,其中一~五层为低压区,由市政直接供水六~十八层由小区中压供水管网供给,供水压力0.80MPa。其中六至十一层经减压装置后出水。高区给水是来自室外给水泵房,采用无负压供水。低压区最高日用水量为25.6m/日,最大小时用水量为2.35m3/h。高区最高日用水量为66.6m3/日,最大小时用水量为6.1m3/h。、生活污水系统为污、废合流,重力自流排入室外后先排入污水检查井,经过化粪池处理后再排入市政污水管网。消防电梯集水坑内设排污泵排至污水检查井。雨水系统部分为外排,雨水由屋面雨水斗通过雨水管排至室外地面散水。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

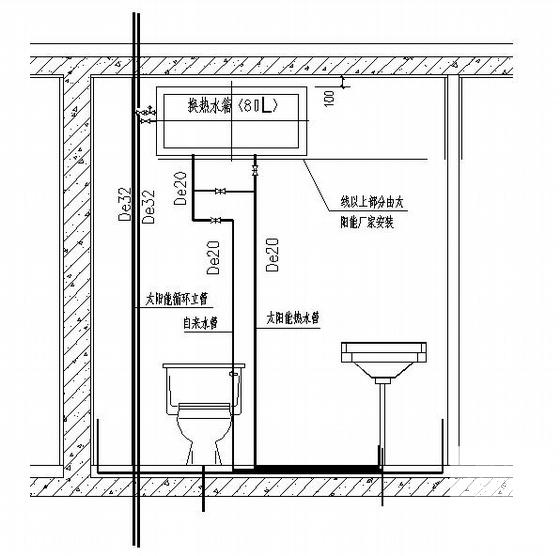

  • 住宅楼给排水施工图 - 1
    住宅楼给排水施工图 - 1

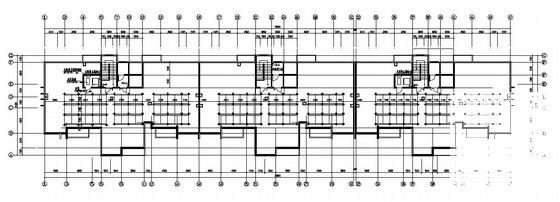

  • 住宅楼给排水施工图 - 2
    住宅楼给排水施工图 - 2

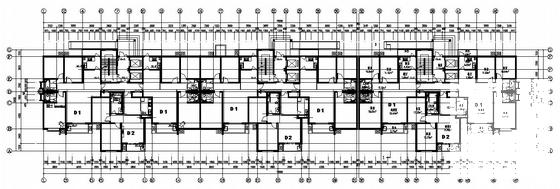

  • 住宅楼给排水施工图 - 3
    住宅楼给排水施工图 - 3

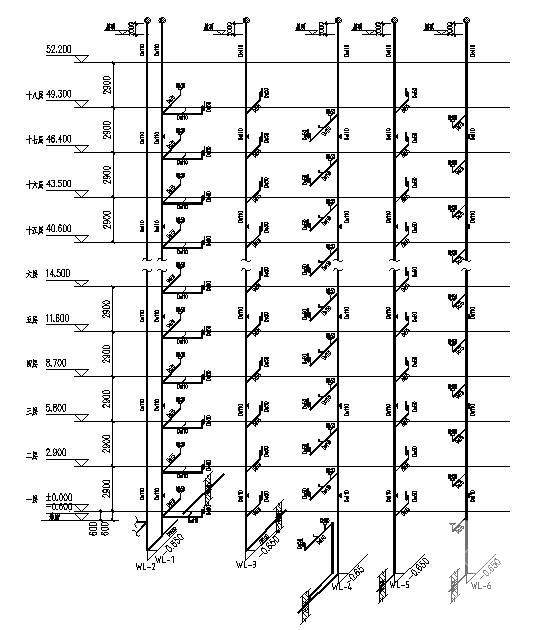

  • 住宅楼给排水施工图 - 4
    住宅楼给排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
