空心板梁桥全套施工CAD图纸设计38张

  • 位置:江苏
  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:126.12m
  • 行车道位置:上承式桥
  • 承重构件受力情况:梁桥
  • 材料类型:预应力桥

附件详情

  • 桥梁说明
  • (1)全桥工程数量表
  • (2)桥位平面图
  • (3)总体布置图
  • (4)墩台桩位坐标表
  • (5)桥墩一般构造图
  • (6)桥墩盖梁钢筋构造图
  • (7)桥墩挡块钢筋构造图
  • (8)桥墩桩基钢筋构造图
  • (9)桥台一般构造图
  • (10)桥台台帽筋构造图
  • (11)桥台挡块钢筋构造图
  • (12)桥台耳背墙钢筋构造图
  • (13)桥台桩基钢筋构造图
  • (14)桥台锥坡构造图
  • (15)20m板梁划块图
  • (16)20m板梁一般构造图
  • (17)20m中板钢筋构造图
  • (18)20m边板钢筋构造图
  • (19)全桥垫石高度表

附件详情

本桥梁跨越河流为规划旅游航道,通航净空考虑12×2m,同时,河流右侧有一规划道路,本桥一并跨越,道路净高考虑3.5m。桥梁与河流道路中心线斜交角为110°,跨径采用6-20m,桥梁全长126.12m。
桥梁位于缓和曲线上,断面总宽33m。横坡为超高渐变,逐跨通过现浇混凝土层及支座垫石来调整。桥面铺装最薄处为8cm现浇混凝土+ 10cm沥青混凝土,最厚处为14.9cm现浇混凝土+ 10cm沥青混凝土。上部结构采用20m先张法预应力砼空心板梁,梁高为85cm。下部结构桥墩为桩柱式墩,基础为钻孔灌注桩;桥台为桩柱式桥台,基础为钻孔灌注桩。台后设置8m搭板。
……
设计标准:
1.设计荷载:公路-I级。
2.桥梁横断面:
2×0.5m(防撞墙)+2×18.5m(行车道)+2×0.5m(波形护栏)+1m(中分带)=40m。
3.桥面铺装:
板梁:8cm水泥混凝土(最薄处)+10cm沥青混凝土;
4.耐久性要求:按Ⅱ类环境控制
结构混凝土耐久性的基本要求:最大水灰比0.50,最小水泥用量300kg/m3,最低混凝土强度等级C30,最大氯离子含量(%)0.15,最大碱含量(kg/m3)3.0。对于预应力混凝土构件中最大氯离子含量为0.06%,最小水泥用量为350(kg/m3),最低混凝土强度等级为C40。
5.抗震设防烈度:地震动峰值加速度为0.1g。
6.设计洪水频率:1/100 。
7.设计基准期 :100年。
……
共38张,。

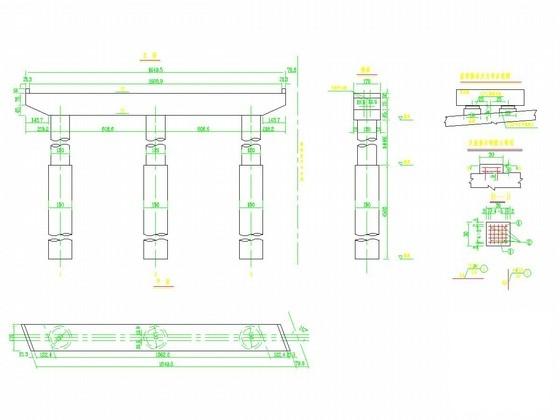

桥墩一般构造图

桥墩盖梁钢筋构造图

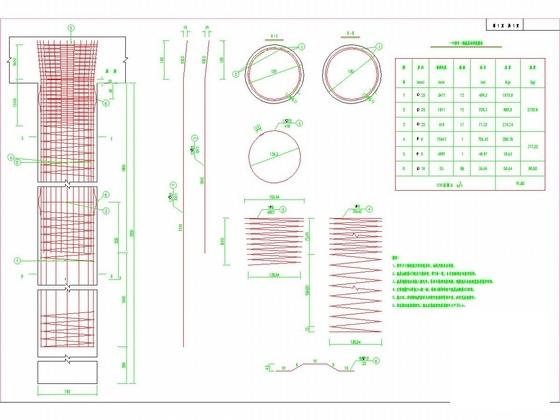

桥台桩基钢筋构造图

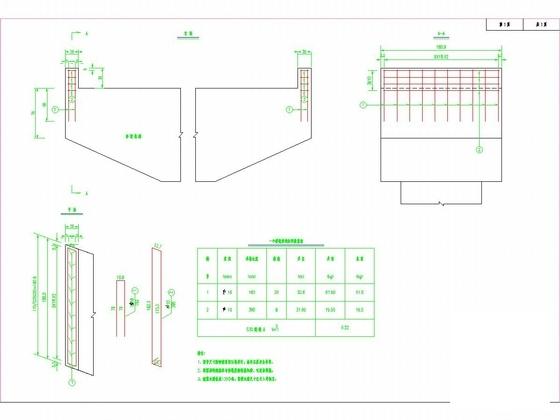

桥墩挡块钢筋构造图

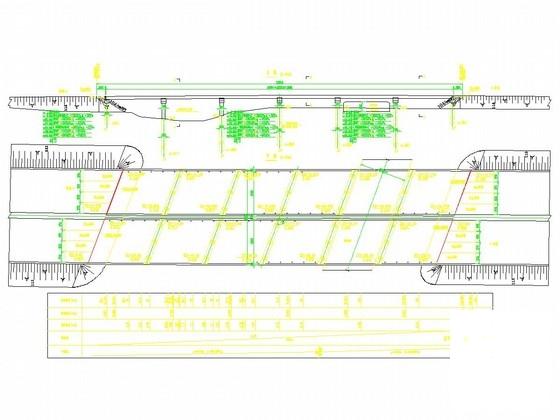

总体布置剖面图

桥台一般构造图

桥台锥坡构造图

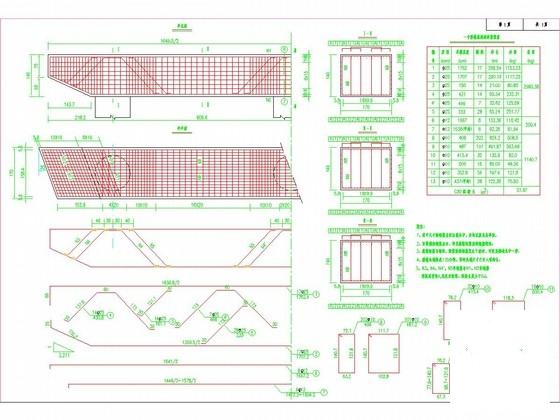

中板钢筋构造图
