钢筋混凝土风道结构施工CAD大样图

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 特种结构:其他结构
  • 基础形式 :其它基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:5张

附件详情

设计说明、风道平面图、剖面图、安全护栏安装大样图、风机基础平面图、风筒支座大样图、风机基础配筋大样图、风道底板、顶板配筋图、风道侧壁配筋图、风道基础平面图共5张图纸。

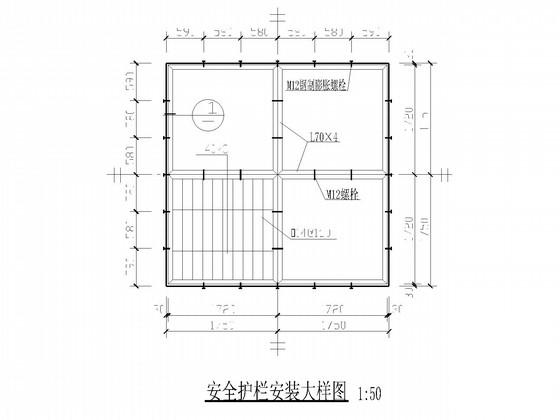

安全护栏安装大样图

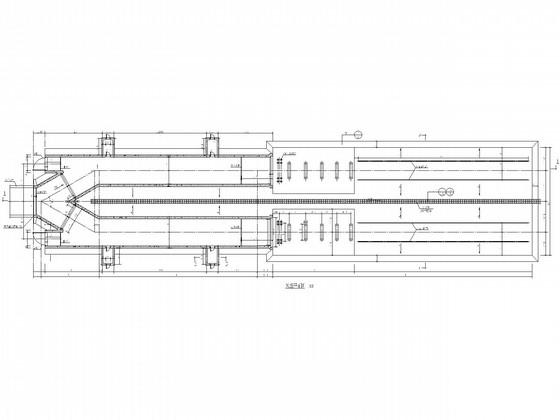

风道底板、顶板配筋图

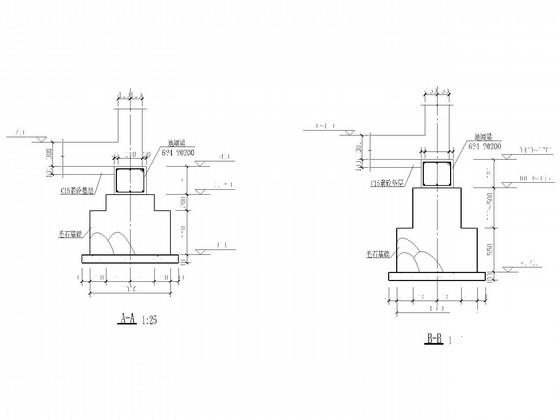

基础详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 混凝土结构大样图 - 1
    混凝土结构大样图 - 1
  • 混凝土结构大样图 - 2
    混凝土结构大样图 - 2
  • 混凝土结构大样图 - 3
    混凝土结构大样图 - 3
  • 混凝土结构大样图 - 4
    混凝土结构大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
