3层框架结构幼儿园结构施工CAD图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.80kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该附件为三层的框架结构幼儿园,上部结构体系,基础采用静压预应力高强混凝土管桩基础,7度设防。
该资料包含: 结构设计说明 、静压预应力高强混凝土管桩、基础平面布置图、梁配筋图、柱 平面布置图 、板配筋图、 楼梯详图 等共17张图纸。
出图时间:近代.11。

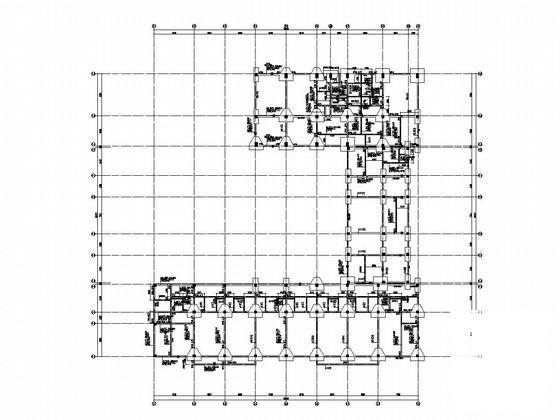

基础梁配筋图

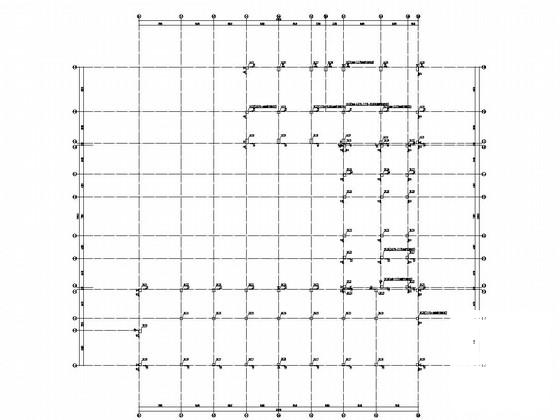

柱平面布置图

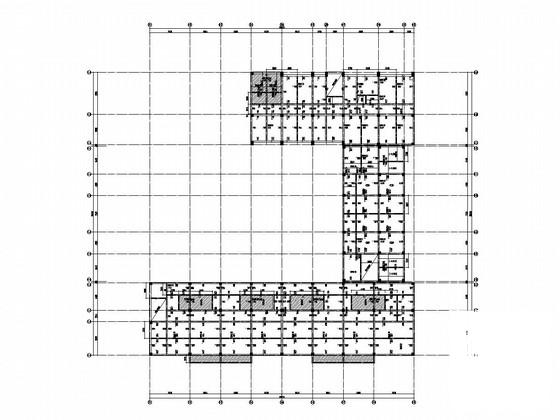

二层板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

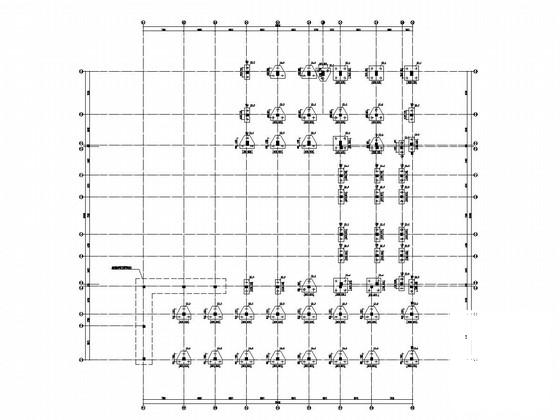

  • 框架结构幼儿园 - 1
    框架结构幼儿园 - 1
  • 框架结构幼儿园 - 2
    框架结构幼儿园 - 2
  • 框架结构幼儿园 - 3
    框架结构幼儿园 - 3
  • 框架结构幼儿园 - 4
    框架结构幼儿园 - 4
以上是部分截图,请下载附件后查看完整高清内容
