19层剪力墙结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:19层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:28张

附件详情

该附件为山东某普通的小区住宅楼,地上19层,地下一层,结构型式为剪力墙结构,基础为桩筏基础,6度设防。
该资料包含: 结构设计说明 、墙柱结构平面图、柱平面图、梁平面图、板平面图、 楼梯详图 等共28张图纸。

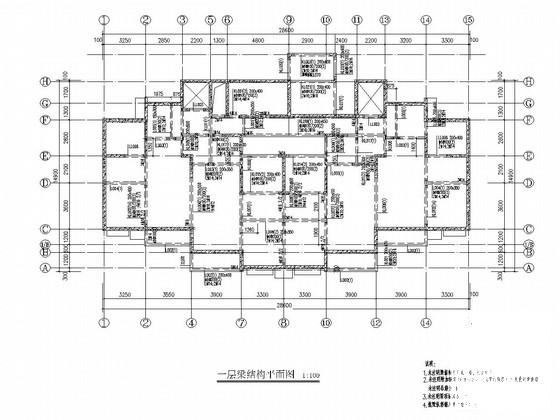

一层梁结构平面图

二层板结构平面图

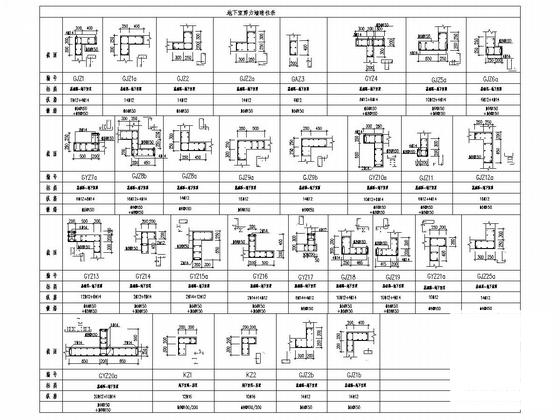

剪力墙暗柱表(一)

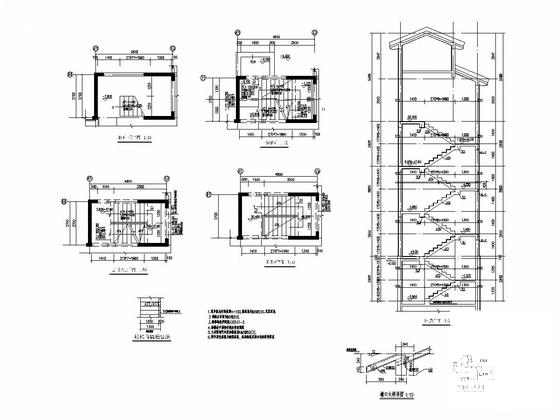

楼梯大样图

十八层暗柱模板结构平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 19层剪力墙结构住宅楼结构施工CAD大样图 - 1
    第 1 张图
  • 19层剪力墙结构住宅楼结构施工CAD大样图 - 2
    第 2 张图
  • 19层剪力墙结构住宅楼结构施工CAD大样图 - 3
    第 3 张图
  • 19层剪力墙结构住宅楼结构施工CAD大样图 - 4
    第 4 张图
  • 19层剪力墙结构住宅楼结构施工CAD大样图 - 5
    第 5 张图
  • 19层剪力墙结构住宅楼结构施工CAD大样图 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
