6层独立基础、带闷顶层框架住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 参考图纸:16张

附件详情

基础平面图、地梁配筋图、梁配筋图、板配筋图、结构布置图、阁楼层结构布置图、阁楼层坡屋面板配筋图、 楼梯详图 共16张图纸。

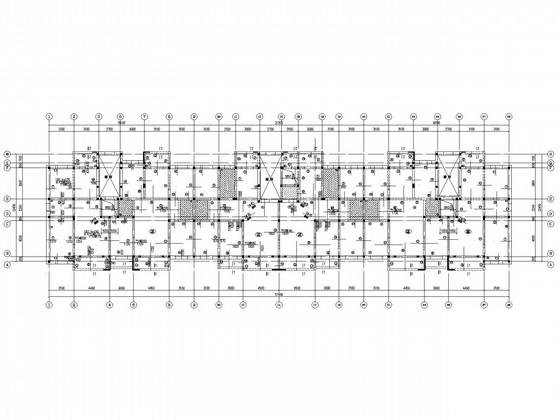

板配筋图

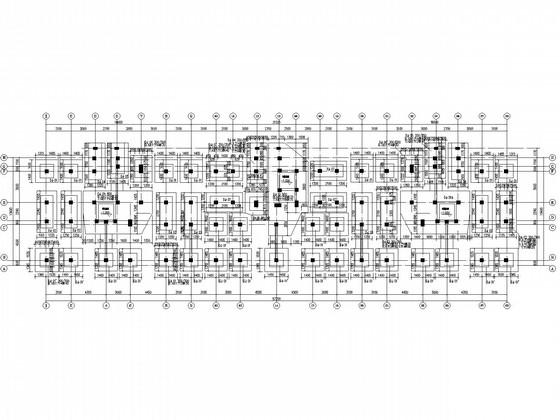

基础平面图

基础平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

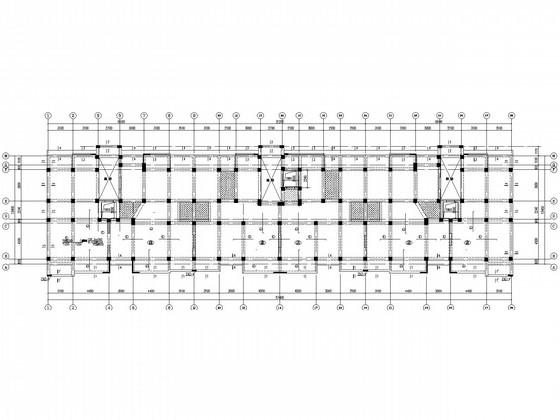

  • 独立基础施工图纸 - 1
    独立基础施工图纸 - 1
  • 独立基础施工图纸 - 2
    独立基础施工图纸 - 2
  • 独立基础施工图纸 - 3
    独立基础施工图纸 - 3
  • 独立基础施工图纸 - 4
    独立基础施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
