5层(局部6层)框架结构烟叶仓库结构施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.65kN/平方米
  • 参考图纸:51张
  • 设计年代:近代

附件详情

该项目是烟草公司烟叶仓库项目,共计2栋,地上5层,局部6层,框架结构,其中一栋地下局部1层,高度:23.800米,基础采用预应力高强混凝土管桩基础,基础设计等级为丙级,抗震设防烈度为7度,采用现浇钢筋混凝土密肋空心楼盖结构。

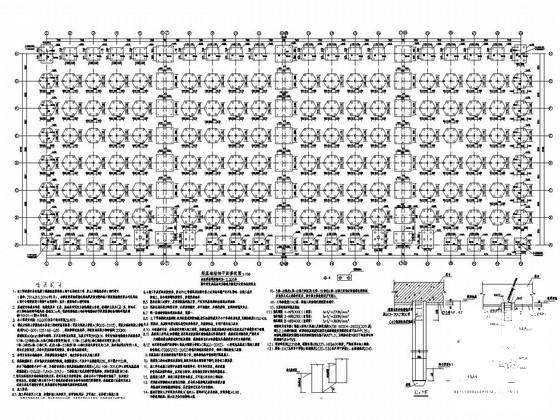

该资料包含:1、2#结构设计总说明,现浇钢筋混凝土密肋空心楼盖结构说明,桩基础结构平面图,承台及基础梁结构平面图,地下水池结构平面图,柱结构平面图,梁、板结构平面修改图,模盒布置图,雨篷结构图, 楼梯详图 等共计51张图。
分享投稿时间:近几年6月。

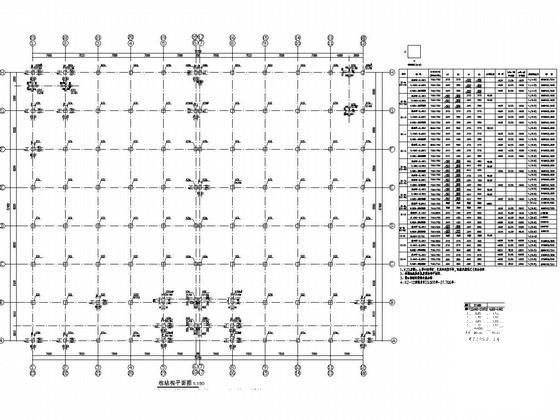

柱结构平面修改图

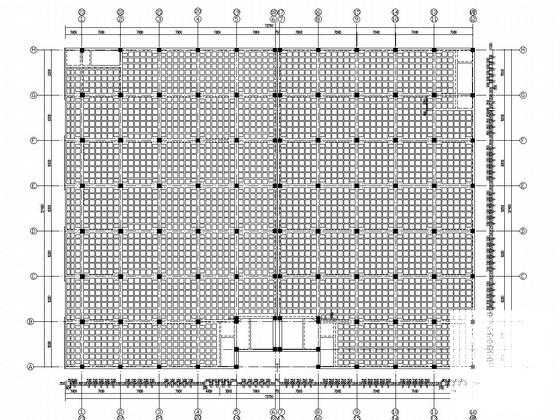

标高5.460、9.960、14.460、18.960米层空心模盒布置图

雨篷修改图

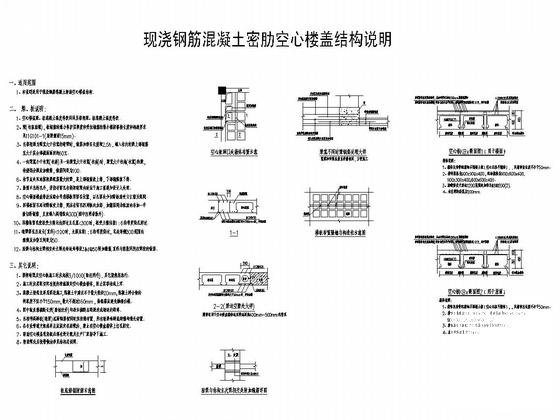

现浇钢筋混凝土密肋空心楼盖结构说明

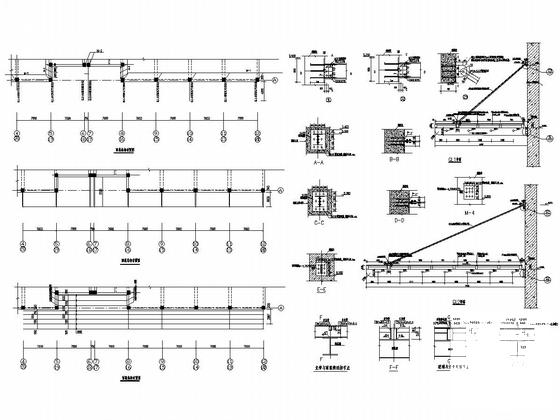

钢结构雨篷 平面布置图

地下水池结构平面图

标高5.460、9.960、14.460、18.960米层结构平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
