21000平米11层医院综合楼空调通风设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:21000平方米
  • 地上层数:11层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:36张
  • 设计年代:近代
  • 设计内容:空调, 通风, 防排烟
  • 冷热源:空气调节器
  • 空调系统:全空气系统, 制冷剂系统
  • 送风方式:侧面送风, 散流器送风
  • 节点大样:空气处理机组
  • 项目所在地:山东

附件详情

  • 空调设计施工总说明
  • 主要设备材料表
  • 地下一层空调平面图
  • 地下一层通风排烟平面图
  • 空调平面图
  • 通风排烟平面图
  • 设备层空调外机布置平面图
  • 设备层风机布置平面图
  • 机房层空调平面图
  • 机房层通风排烟平面图
  • 屋顶风机布置平面图
  • 空调配管系统图
  • 加压送风系统图及机械排烟系统图
  • 设备安装大样图

附件详情

稿件为山东某中医院门诊病房综合楼空调通风设计施工图纸;该建筑分为A、B两段,其中B段建筑面积19613.5m2,建筑高度49.4m,地下1层,地上11层,其中1~9层为门诊、病房、洁净手术部及各配套科室,A段建筑面积2285.27m2,建筑高度8.7m,共2层,其中一层为检验科、放射科,二层为五官科。
设计内容:该医院综合楼(包括A、B两段)的舒适性舒适性空调及通风和防排烟系统设计。

,图纸共36张。

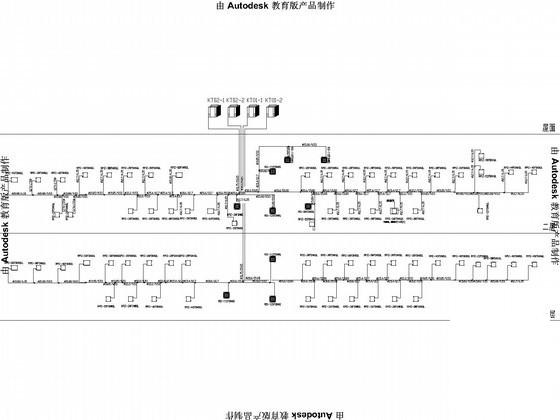

空调配管系统图

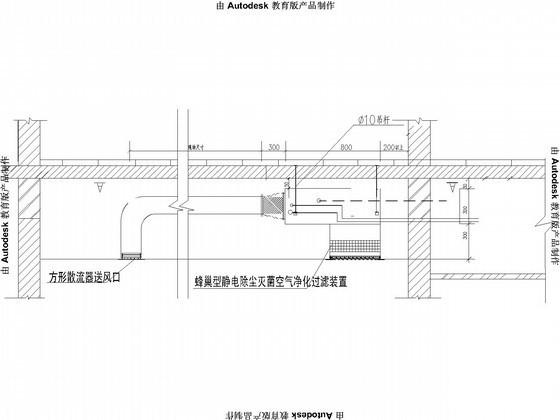

天花板内置风管式室内机安装大样图

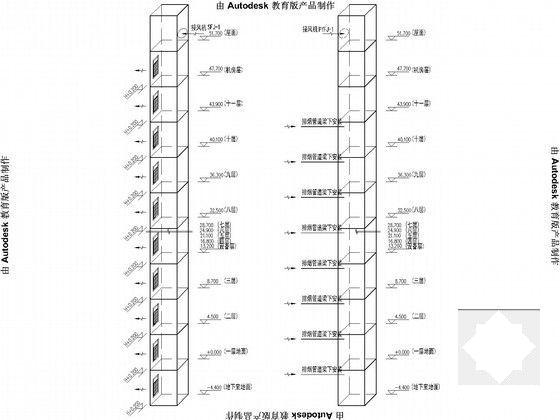

电梯前室加压送风系统图及机械排烟系统图

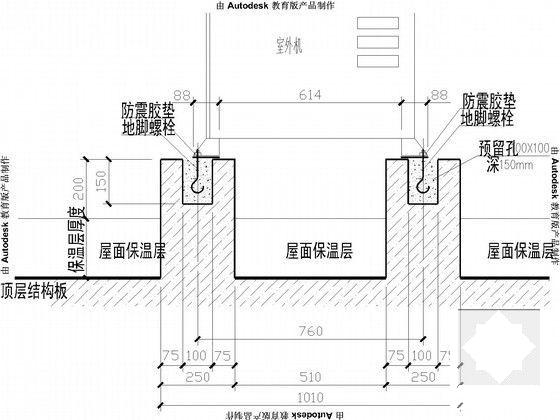

室外机基础剖面图

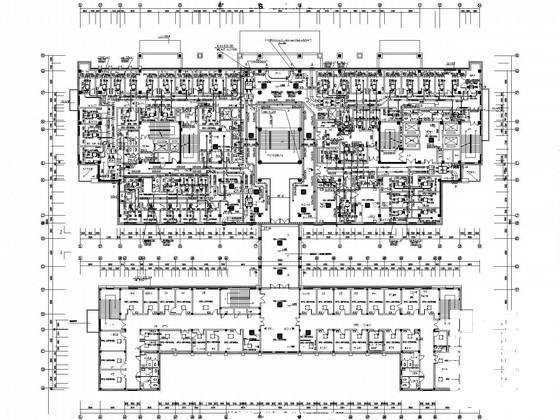

A区空调平面图

B区通风排烟平面图

医院空调通风设计施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 医院综合楼空调 - 1
    医院综合楼空调 - 1
  • 医院综合楼空调 - 2
    医院综合楼空调 - 2
  • 医院综合楼空调 - 3
    医院综合楼空调 - 3
  • 医院综合楼空调 - 4
    医院综合楼空调 - 4
  • 医院综合楼空调 - 5
    医院综合楼空调 - 5
  • 医院综合楼空调 - 6
    医院综合楼空调 - 6
以上是部分截图,请下载附件后查看完整高清内容
