1层框架结构商铺结构CAD施工大样图

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该项目是小区商铺项目,地上1层,现浇钢筋混凝土框架结构,高度7.700米,采用钻(冲)孔灌注桩基础,基础设计等级为丙级,抗震设防烈度为6度。
该资料包含:结构设计总说明,钻(冲)孔灌注桩大样及桩表,基础平面图,柱布置图,梁配筋图,板配筋图,大样图。共计11张图。
分享投稿时间:近几年6月。

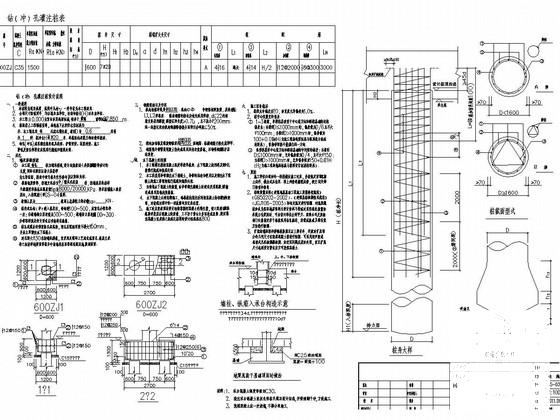

钻(冲)孔灌注桩大样及桩表

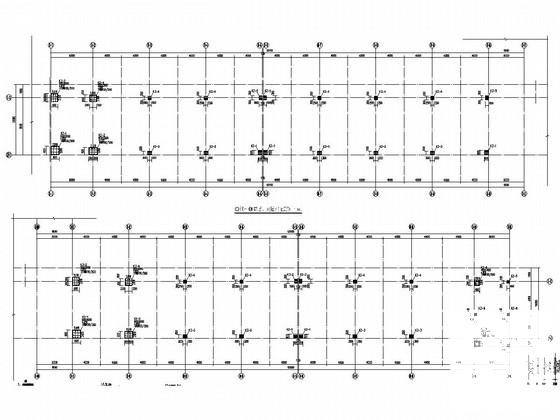

首层、夹层柱配筋图

梁配筋图

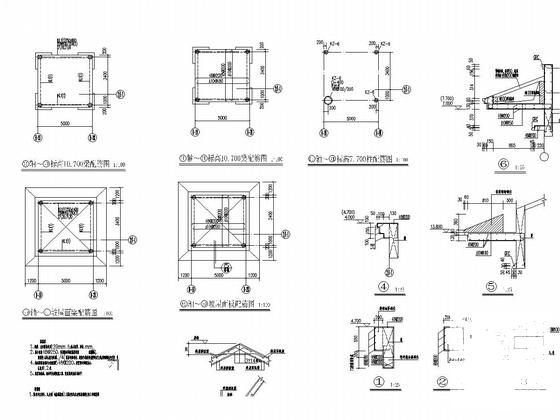

大样图

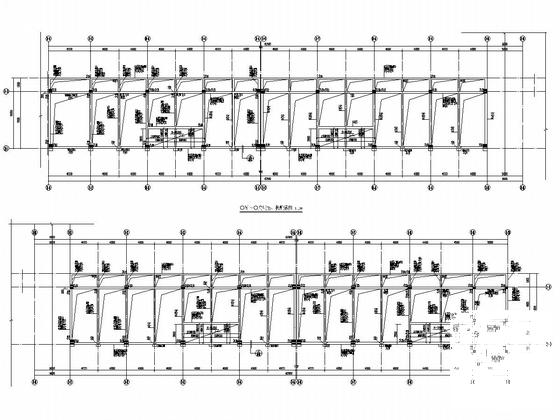

板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构商铺 - 1
    框架结构商铺 - 1
  • 框架结构商铺 - 2
    框架结构商铺 - 2
  • 框架结构商铺 - 3
    框架结构商铺 - 3
  • 框架结构商铺 - 4
    框架结构商铺 - 4
  • 框架结构商铺 - 5
    框架结构商铺 - 5
  • 框架结构商铺 - 6
    框架结构商铺 - 6
以上是部分截图,请下载附件后查看完整高清内容
