城市Ⅱ级市政干道排水工程施工CAD大样图

  • 设计详细说明:有
  • 功能:交通道路
  • 设计内容:污水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 参考图纸:10-20张
  • 设计年代:近代

附件详情

  • 资料目录
  • 排水施工图设计说明
  • 区位图
  • 排水管道标准横断面图
  • 排水总平面图
  • 雨水检查井表
  • 污水检查井表
  • 排水平面图
  • 排洪渠平面图
  • 雨水纵断面图
  • 污水纵断面图
  • 排洪渠横断面大样图
  • 雨水检查井大样(D≤500)
  • 雨水检查井大样(D=600~800)
  • 污水检查井大样(D≤500)
  • HDPE双壁波纹管管沟开挖及回填图
  • 双箅雨水口大样图
  • 满包混凝土加固大样图

附件详情

该项目位于重庆,该资料的 市政道路 全长620.968m,标准路幅宽度为26m,双向四车道,为城市次干道Ⅱ级。路段长度为540.968m(K0+080~K0+620.968),沥青加罩长度为60m(K0+020~K0+080)。该项目设计范围:该资料范围为道路排水工程的施工图设计,包括道路雨污水系统、现状河道改线等。
,共19张图。

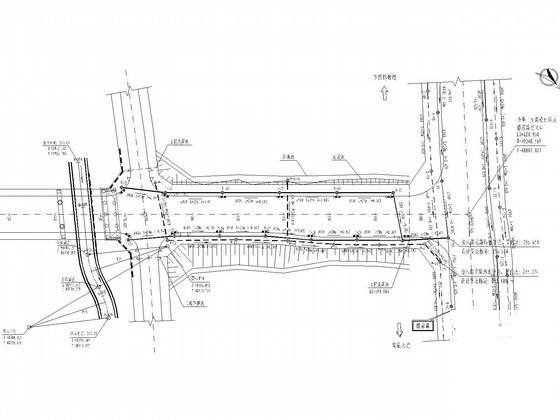

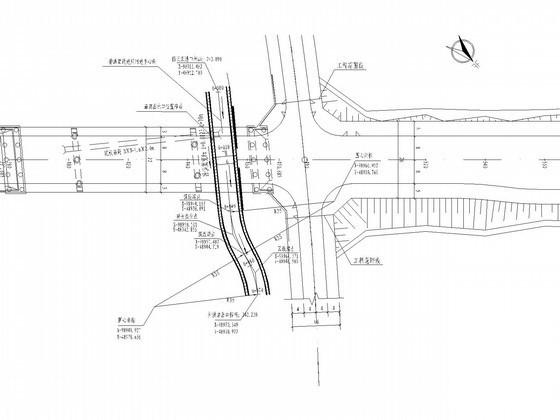

排水总平面图

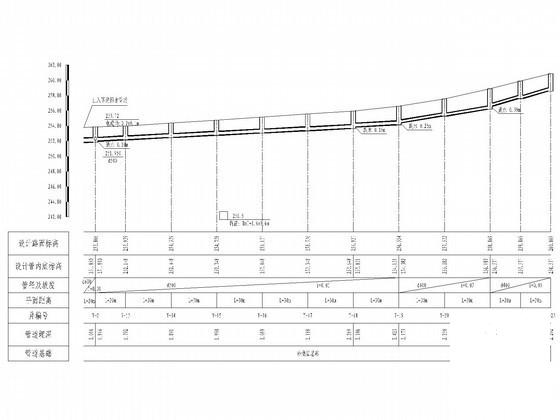

雨水纵断面图

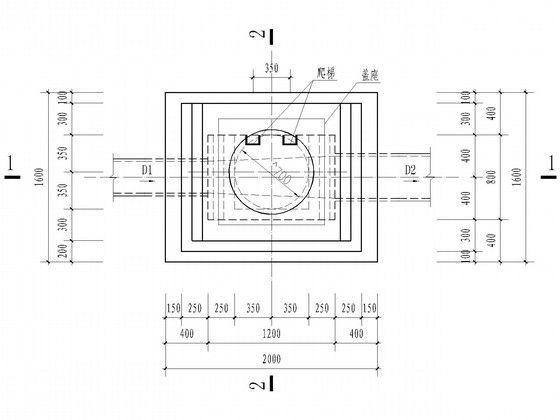

矩形混凝土污水检查井大样

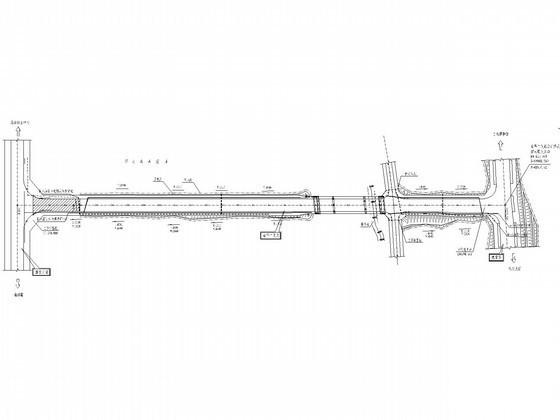

排洪渠平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 市政排水工程施工 - 1
    市政排水工程施工 - 1
  • 市政排水工程施工 - 2
    市政排水工程施工 - 2
  • 市政排水工程施工 - 3
    市政排水工程施工 - 3
  • 市政排水工程施工 - 4
    市政排水工程施工 - 4
  • 市政排水工程施工 - 5
    市政排水工程施工 - 5
以上是部分截图,请下载附件后查看完整高清内容
