医院科室净化工程施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 设计内容:空调,洁净
  • 洁净等级:万级
  • 项目所在地:陕西

附件详情

  • 设计施工说明
  • 风口布置图
  • 送风管布置图
  • 回风管布置图
  • 空调动力布置图
  • 动力 配电箱系统
  • 医用气体管道 平面布置图
  • 空调水系统图
  • ......

附件详情

一、项目概要
项目为医院科室净化工程,科室位于八楼,净化为万级......
二、净化工程:
1.病房区的净化空调系统。送风量:24000m3/h,制冷量:150KW,加热量:128KW。
2.产房区的净化空调系统。送风量:31000m3/h,制冷量:185KW,加热量:157KW......
三、 照明系统
采用等电位连接及专用接地方式,从中心变配电间接至配电总箱......

图纸共27张。

医用气体管道平面布置图

回风管布置图

动力配电箱系统图

空调水系统图

网路系统平面布置图

结构平面布置图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

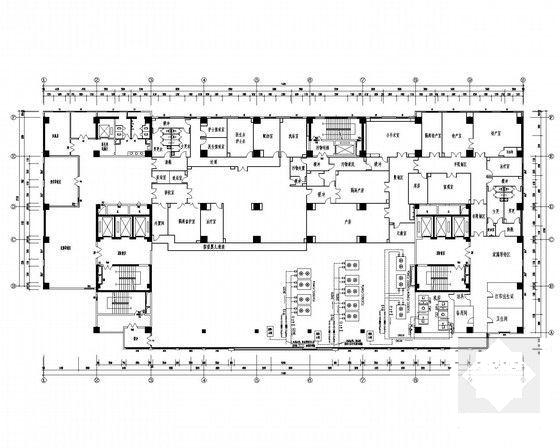

  • 医院净化工程施工 - 1
    医院净化工程施工 - 1

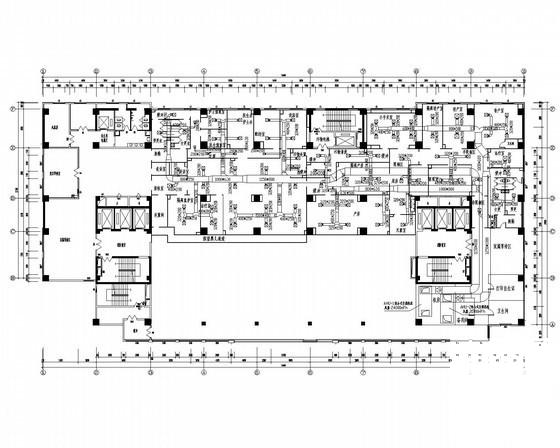

  • 医院净化工程施工 - 2
    医院净化工程施工 - 2
以上是部分截图,请下载附件后查看完整高清内容
