4层洗浴中心全套给排水CAD图纸

  • 建筑类别:商业
  • 建筑地上层数:4层
  • 污废水排水体制:分流
  • 设计内容:给排水,消火栓

附件详情

某洗浴中心全套给排水CAD图,包括各个楼层给水平面图、排水平面图、系统图等等内容。

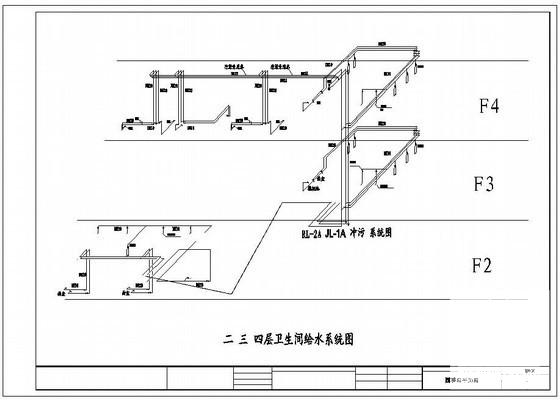

卫生间给水系统图

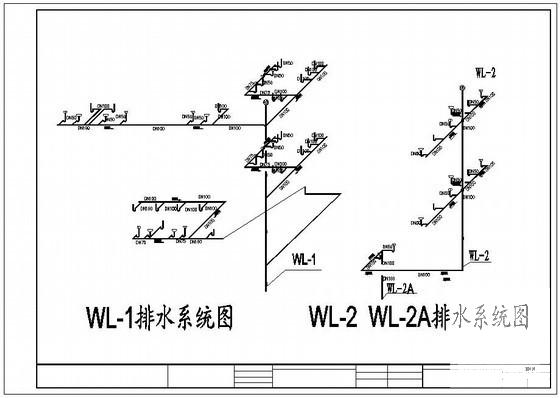

排水系统图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

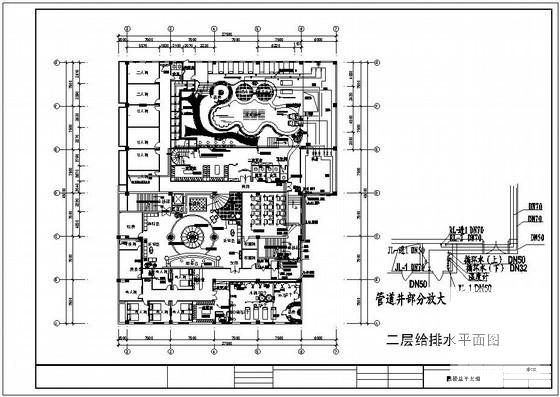

  • 洗浴中心给排水图纸 - 1
    洗浴中心给排水图纸 - 1
  • 洗浴中心给排水图纸 - 2
    洗浴中心给排水图纸 - 2
  • 洗浴中心给排水图纸 - 3
    洗浴中心给排水图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
